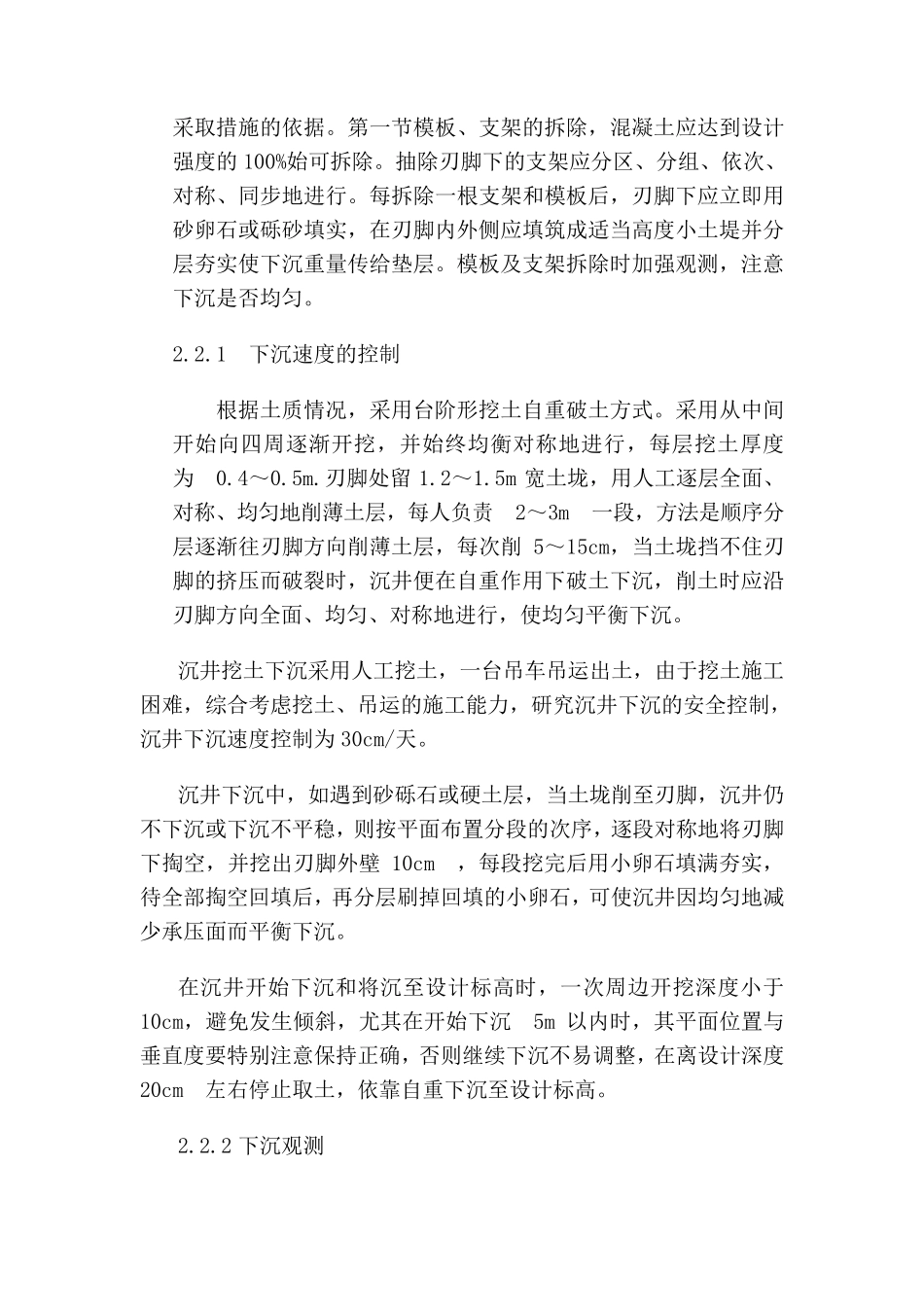

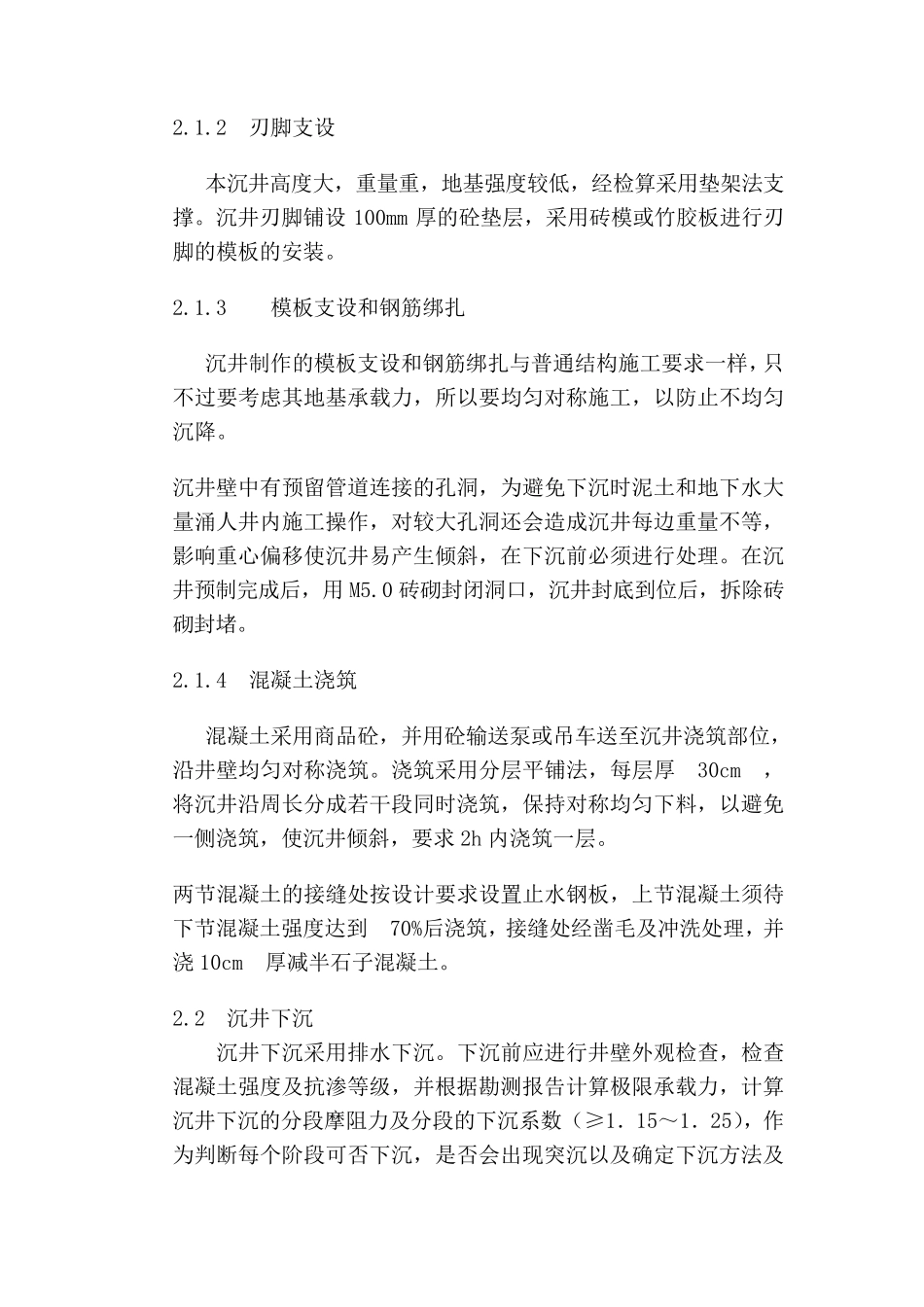

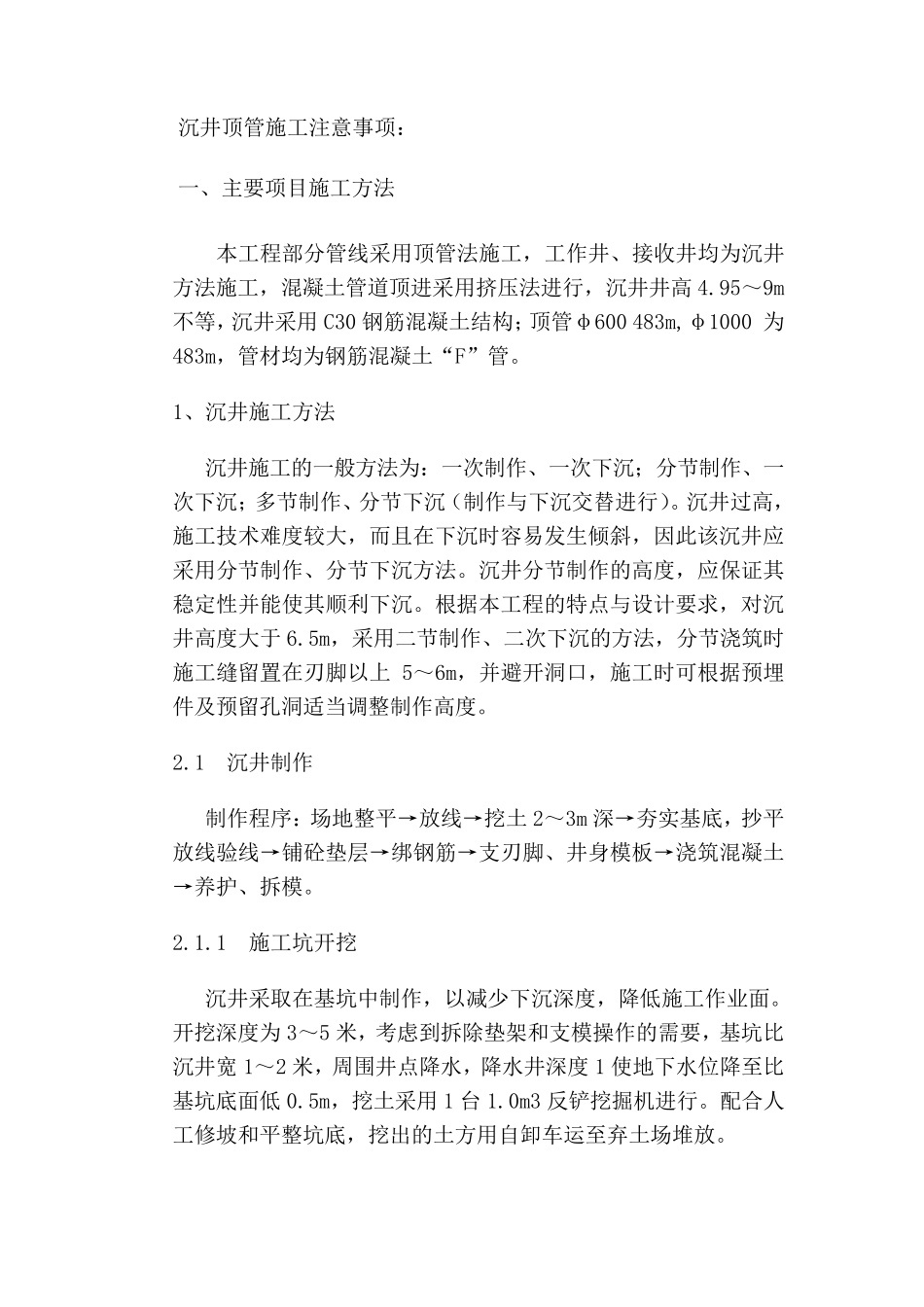

沉井顶管施工注意事项: 一、主要项目施工方法 本工程部分管线采用顶管法施工,工作井、接收井均为沉井方法施工,混凝土管道顶进采用挤压法进行,沉井井高4.95~9m不等,沉井采用C30 钢筋混凝土结构;顶管φ600 483m,φ1000 为483m,管材均为钢筋混凝土“F”管。 1、沉井施工方法 沉井施工的一般方法为:一次制作、一次下沉;分节制作、一次下沉;多节制作、分节下沉(制作与下沉交替进行)。沉井过高,施工技术难度较大,而且在下沉时容易发生倾斜,因此该沉井应采用分节制作、分节下沉方法。沉井分节制作的高度,应保证其稳定性并能使其顺利下沉。根据本工程的特点与设计要求,对沉井高度大于 6.5m,采用二节制作、二次下沉的方法,分节浇筑时施工缝留置在刃脚以上 5~6m,并避开洞口,施工时可根据预埋件及预留孔洞适当调整制作高度。 2.1 沉井制作 制作程序:场地整平→放线→挖土2~3m 深→夯实基底,抄平放线验线→铺砼垫层→绑钢筋→支刃脚、井身模板→浇筑混凝土→养护、拆模。 2.1.1 施工坑开挖 沉井采取在基坑中制作,以减少 下沉深度,降 低 施工作业 面 。开挖深度为3~5 米 ,考 虑 到 拆除 垫架 和 支模操 作的需 要,基坑比沉井宽 1~2 米 ,周 围 井点降 水 ,降 水 井深度 1 使地下水 位 降 至 比基坑底面 低 0.5m,挖土采用1 台 1.0m3 反 铲 挖掘 机 进行。配 合 人工修 坡 和 平整坑底,挖出 的土方用自 卸 车 运 至 弃 土场堆 放。 2.1.2 刃 脚 支 设 本 沉 井 高 度 大 , 重 量 重 , 地 基 强 度 较 低 , 经 检 算 采 用 垫 架 法 支撑 。 沉 井 刃 脚 铺 设100mm 厚 的 砼 垫 层 , 采 用 砖 模 或 竹 胶 板 进 行 刃脚 的 模 板 的 安 装 。 2.1.3 模 板 支 设 和 钢 筋 绑 扎 沉 井 制 作 的 模 板 支 设 和 钢 筋 绑 扎 与 普 通 结 构 施 工 要 求 一 样 , 只不 过 要 考 虑 其 地 基 承 载 力 , 所 以 要 均 匀 对 称 施 工 , 以 防 止 不 均 匀沉 降 。 沉 井 壁 中 有 预 留 管 道 连 接 的 孔 洞 , 为 避 免 下 沉 时 泥 土 和 地 下 水 大量 涌 人 井 内 施 工 操 作 , 对 较 大 孔 洞 还 会 造 成 沉 井 每 边 重 量 不 等 ,影 响 ...
