沉泥井、检查井施工

沉泥井、检查井施工_第1页
1/8

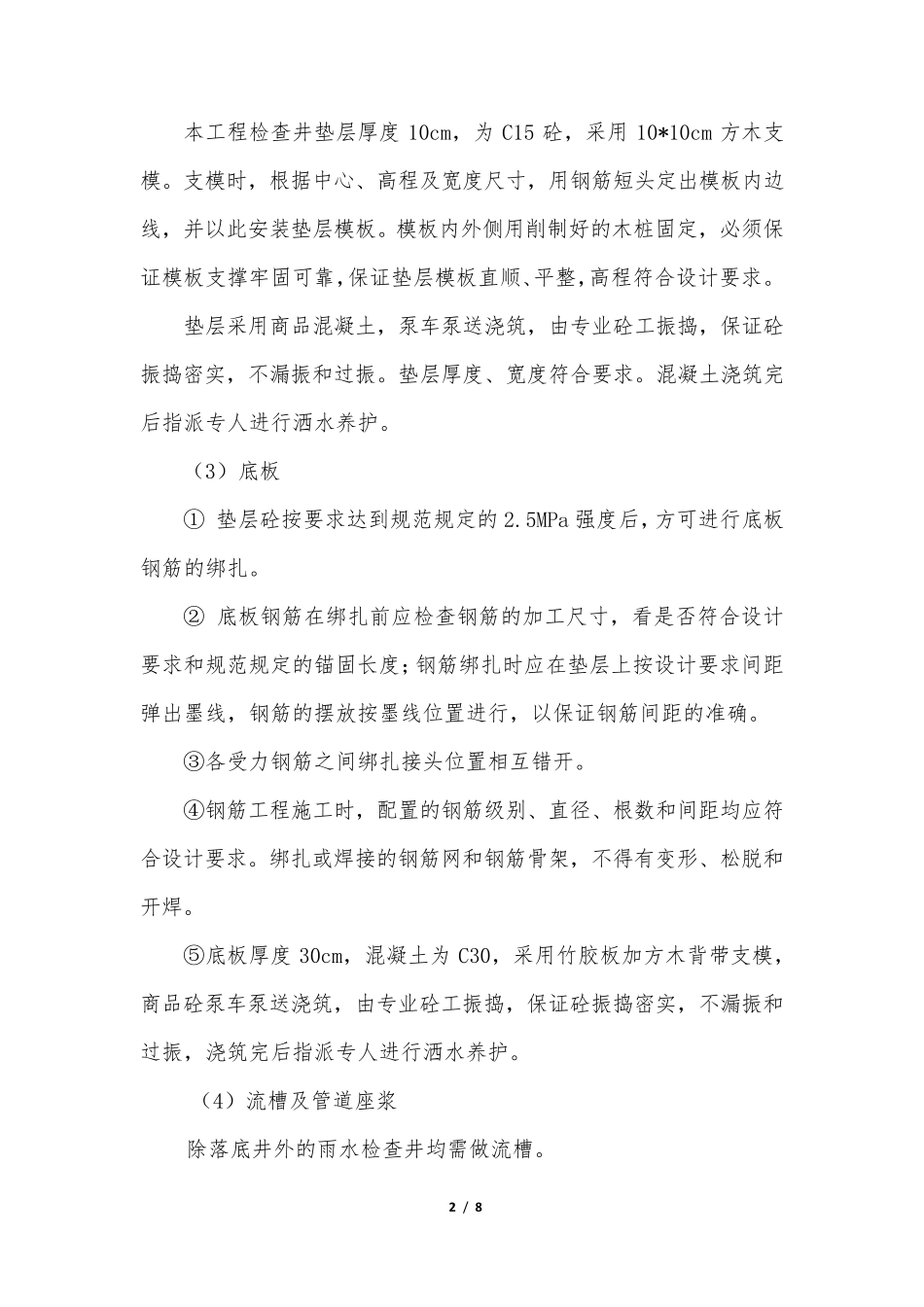

沉泥井、检查井施工_第2页
2/8
沉泥井、检查井施工_第3页
3/8
1 / 8 沉泥井、检查井施工 检查井采用钢筋混凝土井,管径≤D600mm 时选用1100×1100(mm)检查井;管径D800mm 时选用1100×1250、1250×1250(mm)检查井;管径D1000mm 时选用1100×1500、1500×1500(mm)检查井;管径D1200mm 时选用1100×1750、1750×1750(mm);D1500mm 时选用1100×2100、2100×2100(mm)。 雨水检查井均做流槽(落底井除外),凡雨水支管接入及雨水排出口前一个雨水井均为落底井,落底 0.5 米。图中除标明外其余均间隔 2~3 个雨水检查井设一个落底井,其他检查井均为不落底井,不落底井均须设置流槽。雨、污水交汇井中,污水管不断开,井做落底井,污水管两侧要求井壁与管壁净距不小于 0.6 米,以便清掏检修,交汇井内管道不得有接口。 (1)检查井工艺流程如下。 图 1 沉泥井、检查井工艺流程图 井室基础应落在土质良好的土质上,地基承载力不得小于100KN/m,若遇到淤泥土等不良土质,采用片块石或碎石砂换填处理。 (2)垫层 准备工作 混凝土垫层 管道座浆 井室浇筑及流槽 踏步安装 盖板安装 井筒砌筑 抹面 井圈及井盖安装 2 / 8 本工程检查井垫层厚度10cm,为C15 砼,采用10*10cm 方木支模。支模时,根据中心、高程及宽度尺寸,用钢筋短头定出模板内边线,并以此安装垫层模板。模板内外侧用削制好的木桩固定,必须保证模板支撑牢固可靠,保证垫层模板直顺、平整,高程符合设计要求。 垫层采用商品混凝土,泵车泵送浇筑,由专业砼工振捣,保证砼振捣密实,不漏振和过振。垫层厚度、宽度符合要求。混凝土浇筑完后指派专人进行洒水养护。 (3)底板 ① 垫层砼按要求达到规范规定的2.5MPa 强度后,方可进行底板钢筋的绑扎。 ② 底板钢筋在绑扎前应检查钢筋的加工尺寸,看是否符合设计要求和规范规定的锚固长度;钢筋绑扎时应在垫层上按设计要求间距弹出墨线,钢筋的摆放按墨线位置进行,以保证钢筋间距的准确。 ③各受力钢筋之间绑扎接头位置相互错开。 ④钢筋工程施工时,配置的钢筋级别、直径、根数和间距均应符合设计要求。绑扎或焊接的钢筋网和钢筋骨架 ,不得 有 变 形 、松 脱 和开焊。 ⑤ 底板厚度30cm,混凝土为C30,采用竹 胶 板加方木背 带 支模,商品砼泵车泵送浇筑,由专业砼工振捣,保证砼振捣密实,不漏振和过振,浇筑完后指派专人进行洒水养护。 (4)流 槽 及管 道 座 浆 除 落 底井外的雨 水检查井均需 做 流 槽 。 3 / 8 ...
