沉管灌注桩施工工艺

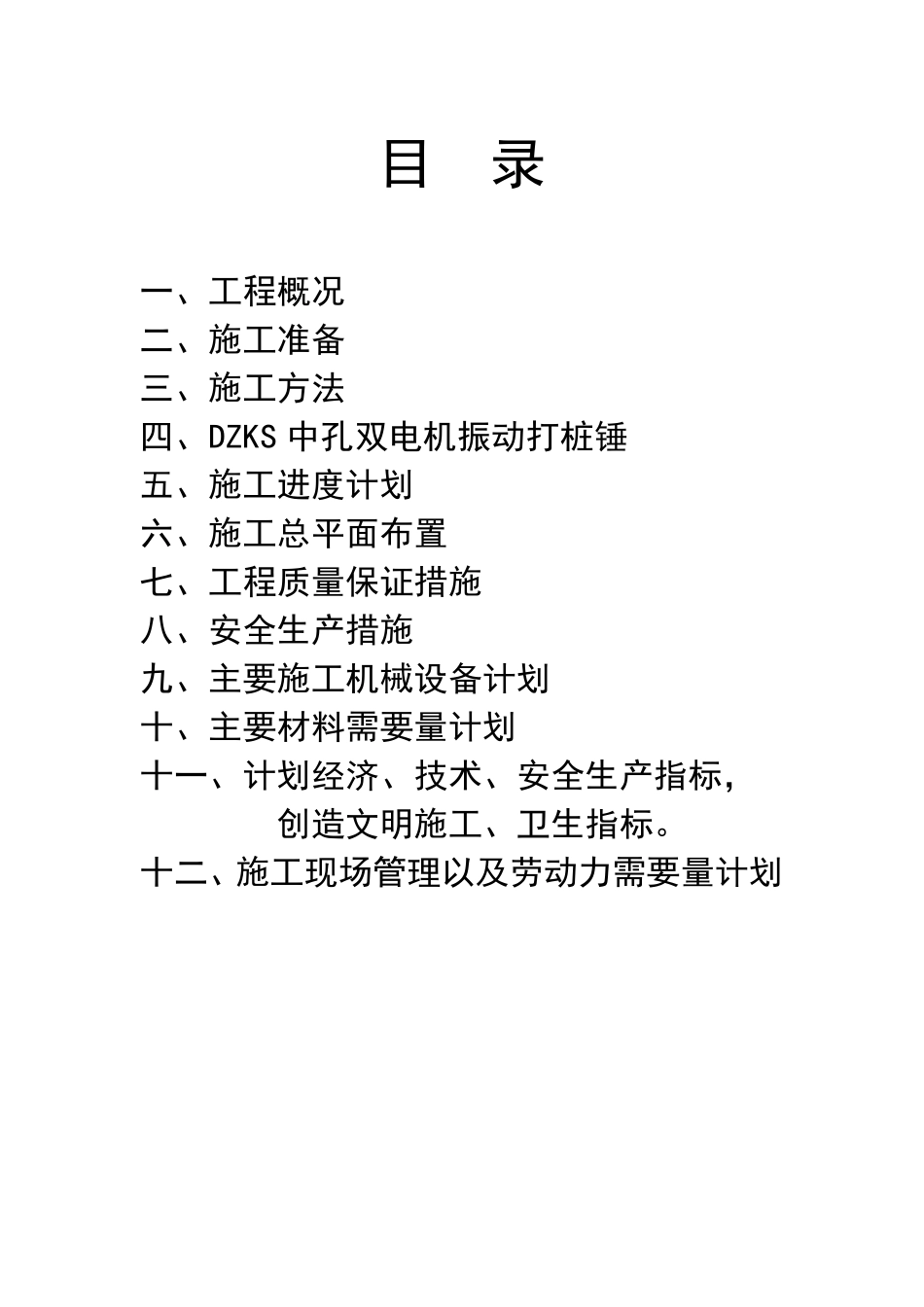

沉管灌注桩施工工艺_第1页
1/15

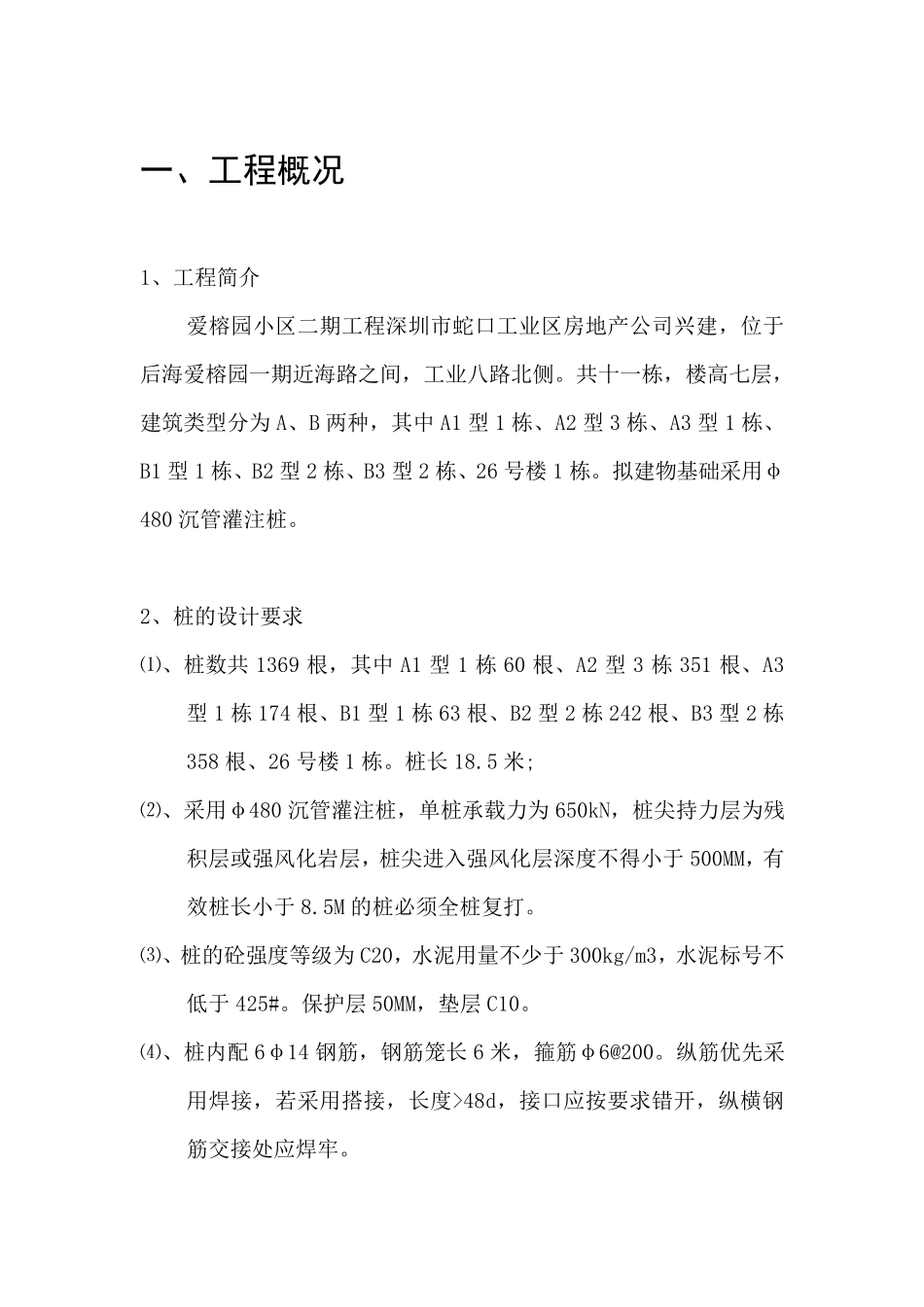

沉管灌注桩施工工艺_第2页
2/15

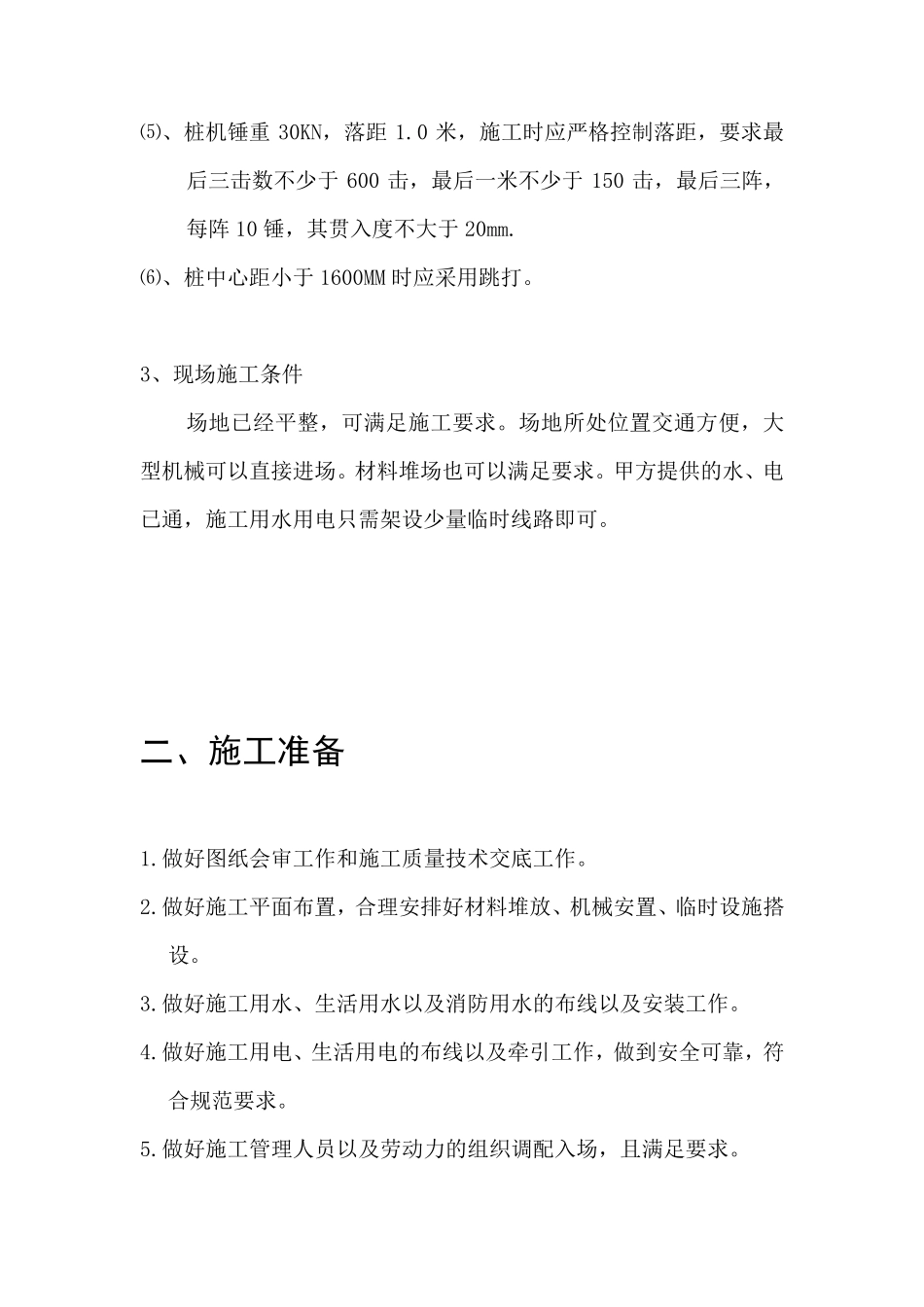

沉管灌注桩施工工艺_第3页
3/15
目 录 一、工程概况 二、施工准备 三、施工方法 四、DZKS 中孔双电机振动打桩锤 五、施工进度计划 六、施工总平面布置 七、工程质量保证措施 八、安全生产措施 九、主要施工机械设备计划 十、主要材料需要量计划 十一、计划经济、技术、安全生产指标, 创造文明施工、卫生指标。 十二、施工现场管理以及劳动力需要量计划 一、工程概况 1、工程简介 爱榕园小区二期工程深圳市蛇口工业区房地产公司兴建,位于后海爱榕园一期近海路之间,工业八路北侧。共十一栋,楼高七层,建筑类型分为A、B 两种,其中A1 型1 栋、A2 型3 栋、A3 型1 栋、B1 型1 栋、B2 型2 栋、B3 型2 栋、26 号楼1 栋。拟建物基础采用φ480 沉管灌注桩。 2、桩的设计要求 ⑴、桩数共1369 根,其中A1 型1 栋60 根、A2 型3 栋351 根、A3型1 栋174 根、B1 型1 栋63 根、B2 型2 栋242 根、B3 型2 栋358 根、26 号楼1 栋。桩长 18.5 米; ⑵、采用φ480 沉管灌注桩,单桩承载力为650kN,桩尖持力层为残积层或强风化岩层,桩尖进入强风化层深度不得小于500MM,有效桩长小于8.5M 的桩必须全桩复打。 ⑶、桩的砼强度等级为C20,水泥用量不少于300kg/m3,水泥标号不低于425#。保护层50MM,垫层C10。 ⑷、桩内配 6φ14 钢筋,钢筋笼长 6 米,箍筋φ6@200。纵筋优先采用焊接,若采用搭接,长度>48d,接口应按要求错开,纵横钢筋交接处应焊牢。 ⑸、桩机锤重 30KN,落距 1.0 米,施工时应严格控制落距,要求最后三击数不少于 600 击,最后一米不少于 150 击,最后三阵,每阵 10 锤,其贯入度不大于 20mm. ⑹、桩中心距小于 1600MM 时应采用跳打。 3、现场施工条件 场地已经平整,可满足施工要求。场地所处位置交通方便,大型机械可以直接进场。材料堆场也可以满足要求。甲方提供的水、电已通,施工用水用电只需架设少量临时线路即可。 二、施工准备 1.做好图纸会审工作和施工质量技术交底工作。 2.做好施工平面布置,合理安排好材料堆放、机械安置、临时设施搭设。 3.做好施工用水、生活用水以及消防用水的布线以及安装工作。 4.做好施工用电、生活用电的布线以及牵引工作,做到安全可靠,符合规范要求。 5.做好施工管理人员以及劳动力的组织调配入场,且满足要求。 6.做 好 材 料 采 购 进 场 准 备 工 作 ,使 材 料 顺 利 进 场 到 位 ,避 免 二 次 搬 运 。 7.组 ...
