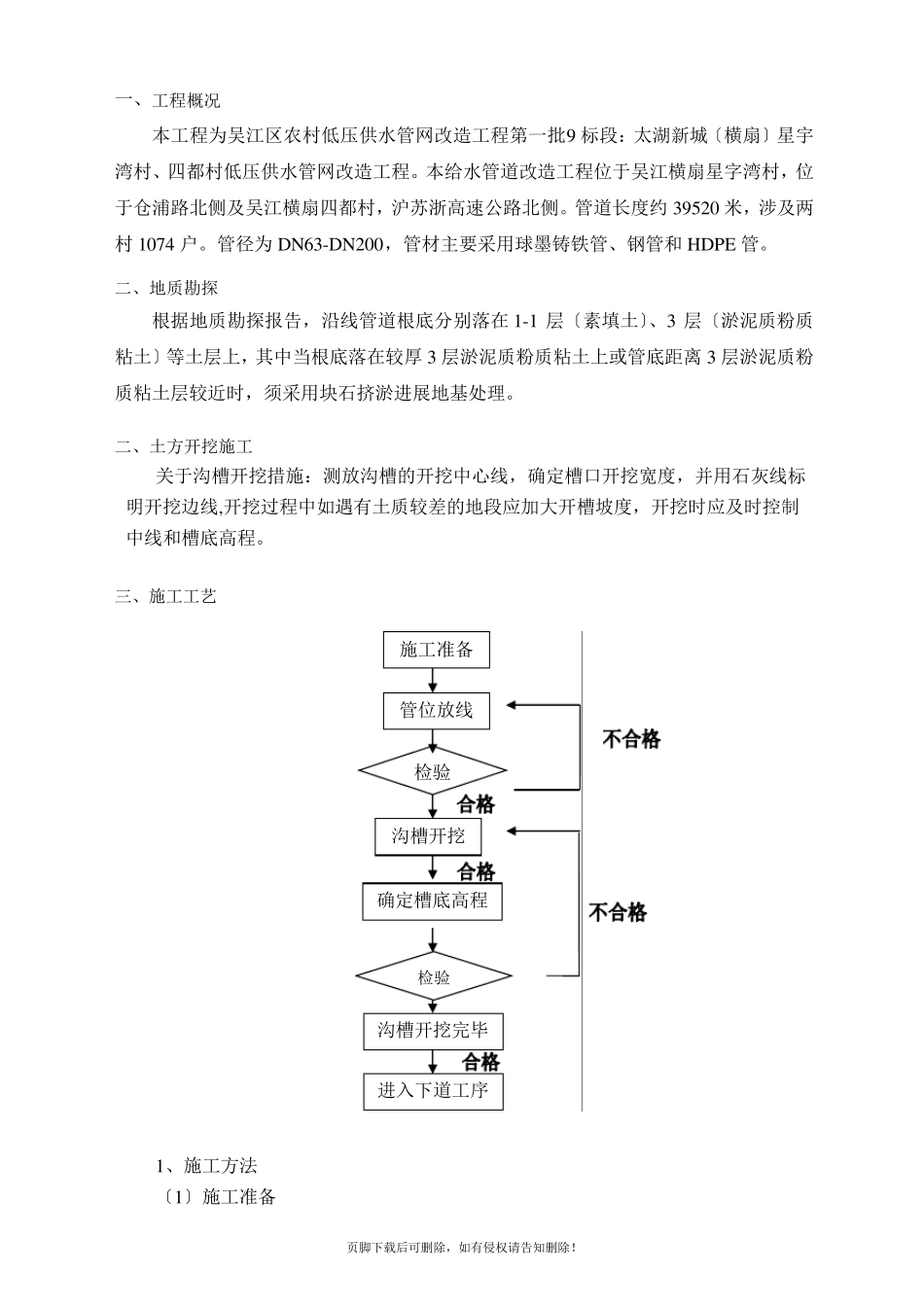

页脚下载后可删除，如有侵权请告知删除！ 一、工程概况 本工程为吴江区农村低压供水管网改造工程第一批9 标段：太湖新城〔横扇〕星宇湾村、四都村低压供水管网改造工程。本给水管道改造工程位于吴江横扇星字湾村，位于仓浦路北侧及吴江横扇四都村，沪苏浙高速公路北侧。管道长度约 39520 米，涉及两村 1074 户。管径为 DN63-DN200，管材主要采用球墨铸铁管、钢管和 HDPE 管。 二、地质勘探 根据地质勘探报告，沿线管道根底分别落在 1-1 层〔素填土〕、3 层〔淤泥质粉质粘土〕等土层上，其中当根底落在较厚 3 层淤泥质粉质粘土上或管底距离 3 层淤泥质粉质粘土层较近时，须采用块石挤淤进展地基处理。 二、土方开挖施工 关于沟槽开挖措施：测放沟槽的开挖中心线，确定槽口开挖宽度，并用石灰线标明开挖边线,开挖过程中如遇有土质较差的地段应 加 大 开槽坡 度，开挖时应 及时控 制中线和槽底高程。 三 、施工工艺 1、施工方法 〔1〕施工准 备 施工准 备 管位放线 检 验 沟槽开挖 检 验 确定槽底高程 沟槽开挖完 毕 进入 下道工序 页脚下载后可删除，如有侵权请告知删除！ 施工放样 根据设计图纸及管道中心线和水准点正确地进展管道的测量放样工作〔主要测定管道中线、附属构造物位置、堆土料界限、中心桩、方向桩，并设置固定可靠的护桩〕，是该工程施工的第一项工程内容。测量放样工作的准确性，对施工进度、质量有直接影响。因此施工测量工作要符合设计要求，做到正确无误。 〔2〕沟槽开挖 沟槽开挖采用机械挖土、人工修正的并用方法，基底20-30cm 土方人工清理至设计标高，边坡配以人工修整。沟槽边坡必须满足标准要求并根据现场土质情况进展调整，本方案拟定沟槽开挖边坡为根据设计要求进展。施工时不得扰动原状土，严禁超挖，如发生超挖或扰动，必须按规程要求进展地基处理后，方可进展管道根底施工，对开挖2米以上及土质较差的地段根据实际情况两侧应做护壁处理。 开挖沟槽，根底不能 当 天 铺 设时，必须将 基底土方留 住 ，等 到做根底的当 天 再 挖至设计标高，以免 沟槽长 时间 暴 露 。 沟槽开挖尽 量按先 深 后浅 进展，利 于 排 水； 沟槽不得有积 水，且 做好 排 〔降 〕水措 施。 〔3〕沟槽回 填 管沟回 填 方法： 由 人工配合机械均 匀 地将 符合要求的回 填 土运 入 沟槽内，进展分层 夯 实，夯 实方法以打 夯 机等 机械...
