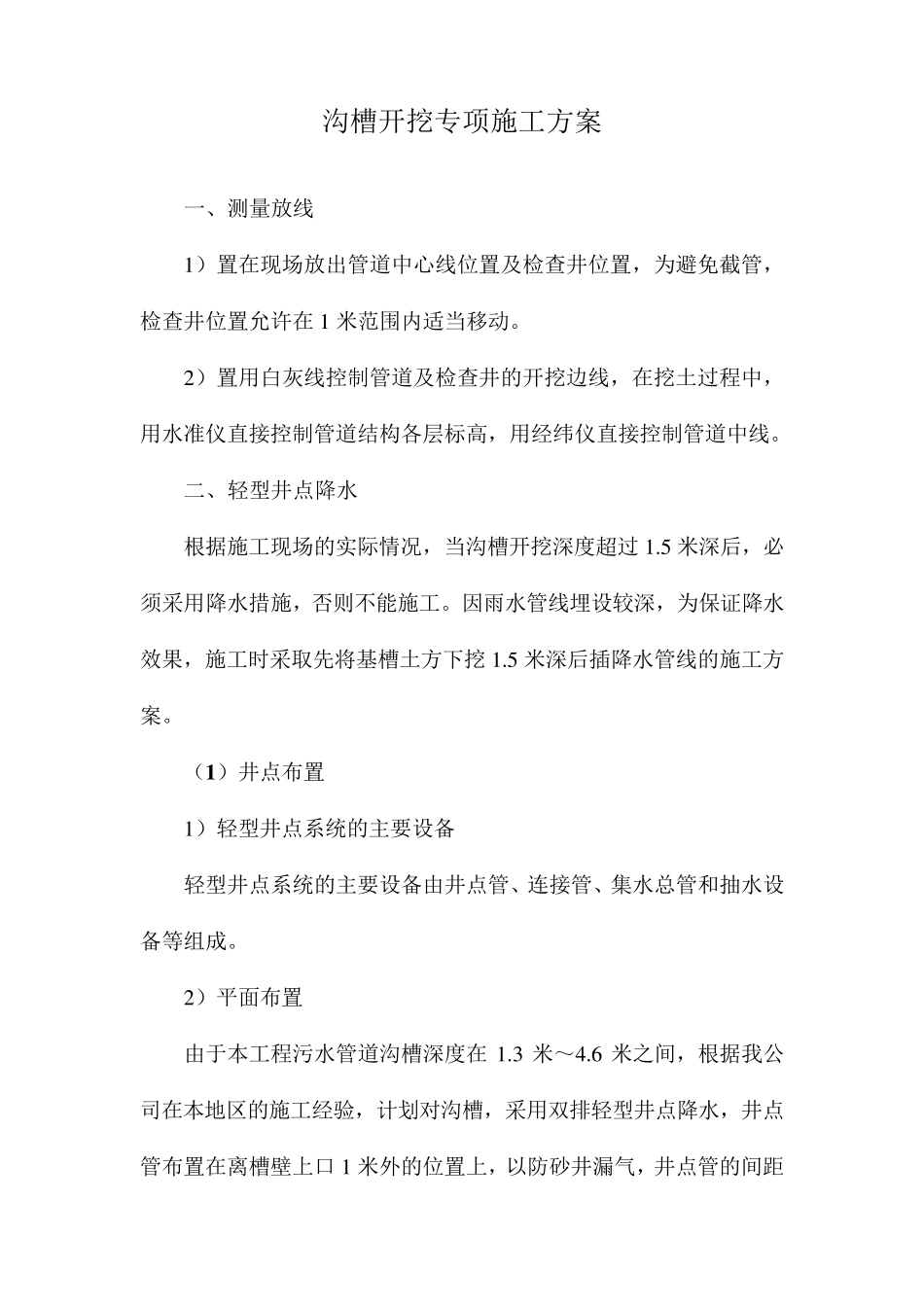

广利河综合治理天目山路片区配套服务设施一期第三标段 沟 槽 开 挖 专 项 施 工 方 案 施工单位：山东金茂建设工程有限责任公司 沟槽开挖专项施工方案 一、测量放线 1 ）置在现场放出管道中心线位置及检查井位置，为避免截管，检查井位置允许在 1 米范围内适当移动。 2 ）置用白灰线控制管道及检查井的开挖边线，在挖土过程中，用水准仪直接控制管道结构各层标高，用经纬仪直接控制管道中线。 二、轻型井点降水 根据施工现场的实际情况，当沟槽开挖深度超过 1 .5 米深后，必须采用降水措施，否则不能施工。因雨水管线埋设较深，为保证降水效果，施工时采取先将基槽土方下挖1 .5 米深后插降水管线的施工方案。 （1 ）井点布置 1 ）轻型井点系统的主要设备 轻型井点系统的主要设备由井点管、连接管、集水总管和抽水设备等组成。 2 ）平面布置 由于本工程污水管道沟槽深度在 1 .3 米～4 .6 米之间，根据我公司在本地区的施工经验，计划对沟槽，采用双排轻型井点降水，井点管布置在离槽壁上口 1 米外的位置上，以防砂井漏气，井点管的间距为1.2 米，根据沟槽的深度不同，每台射流泵接总管长度在30 米～40 米之间，井点管约30 根左右。 3）降水深度计算 根据施工降低地下水位的需要，井点管埋设深度（不包括滤网）应满足下式要求： H≥H1+h＋IL＋0.2； H1-井点管埋设面至槽底的距离（m ）； h-降低后的地下水位至槽底的最小距离，一般应大于 50cm ； I-地下水降落坡度，线状井点为1/3～1/4； L-井点管至需要降低地下水位的水平距离。 （2 ）井点施工 1）井管槽开挖 1.1 施工场地平整后，按平面图放出沟槽位置，在距沟槽上口外侧 1 米的位置上，采用人工挖出井点槽位置，井点槽宽 0.6～0.8 米，井点槽必须挖至原土层。 1.2 当井管槽与地下管线相遇时，必须事前开挖样洞，确定其位置、口径、标高，做好标志，妥善保护，必要时进行加固，并与井管保持一定的距离。 2）井点管安装 2.1 井管组装前应检查： 井管内保持清洁无积泥等杂物，保持畅通； 滤管孔眼无阻塞，滤网绑扎要牢固，铁丝形成整体点焊牢固，端部闷头应拧紧； 各连结端的丝牙应完好，涂抹黄油。 组装好的井管应搁离地面，堆放整齐。 2.2 总管布置 总管连接用法兰对接，间衬4～5m m 厚的橡胶垫圈，也有用橡胶套箍和弧形钢夹箍将两总管夹紧，总管终端用套盖封塞； 总管和弯连管均应逐根检查，管内不得有泥砂和沉...
