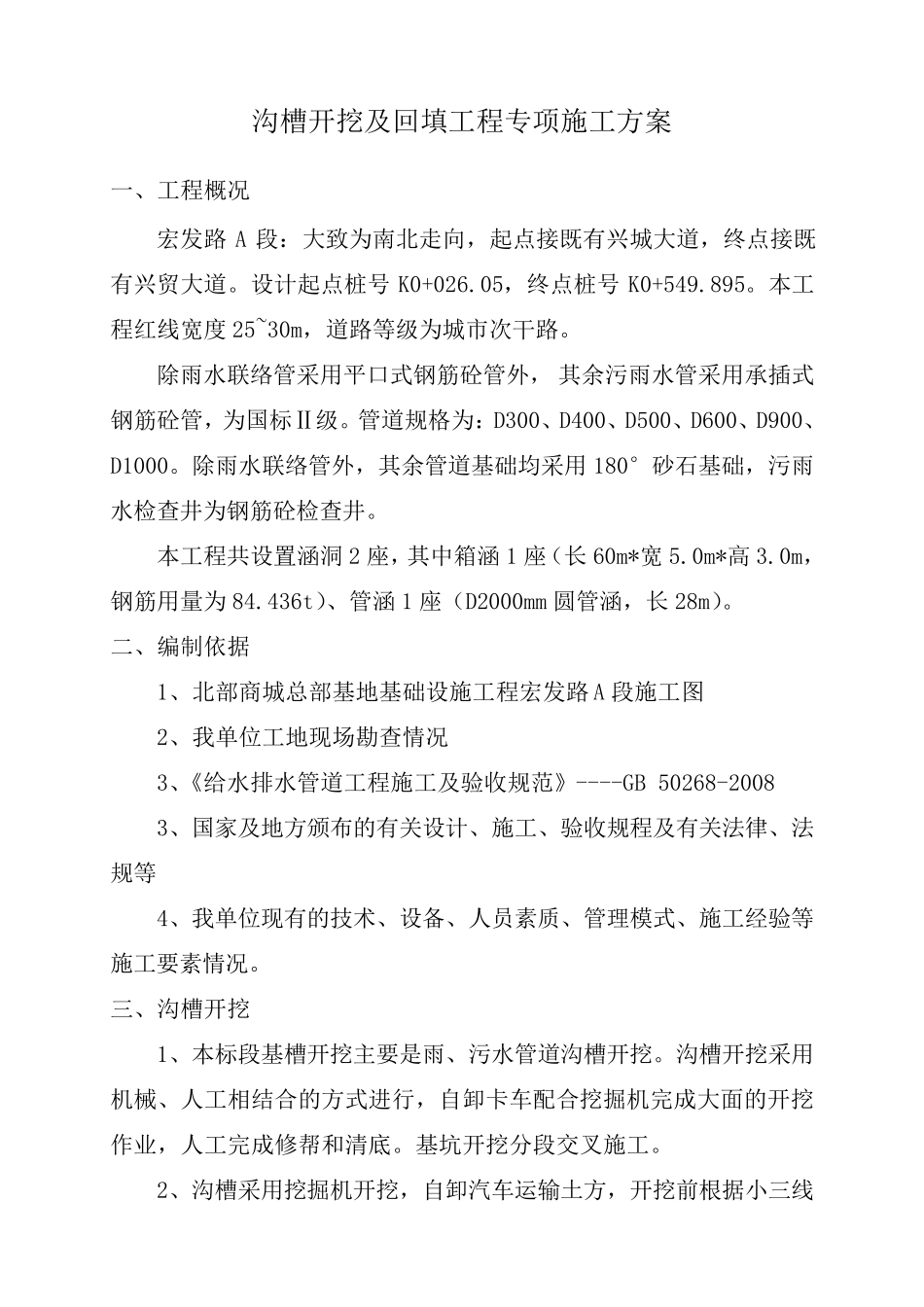

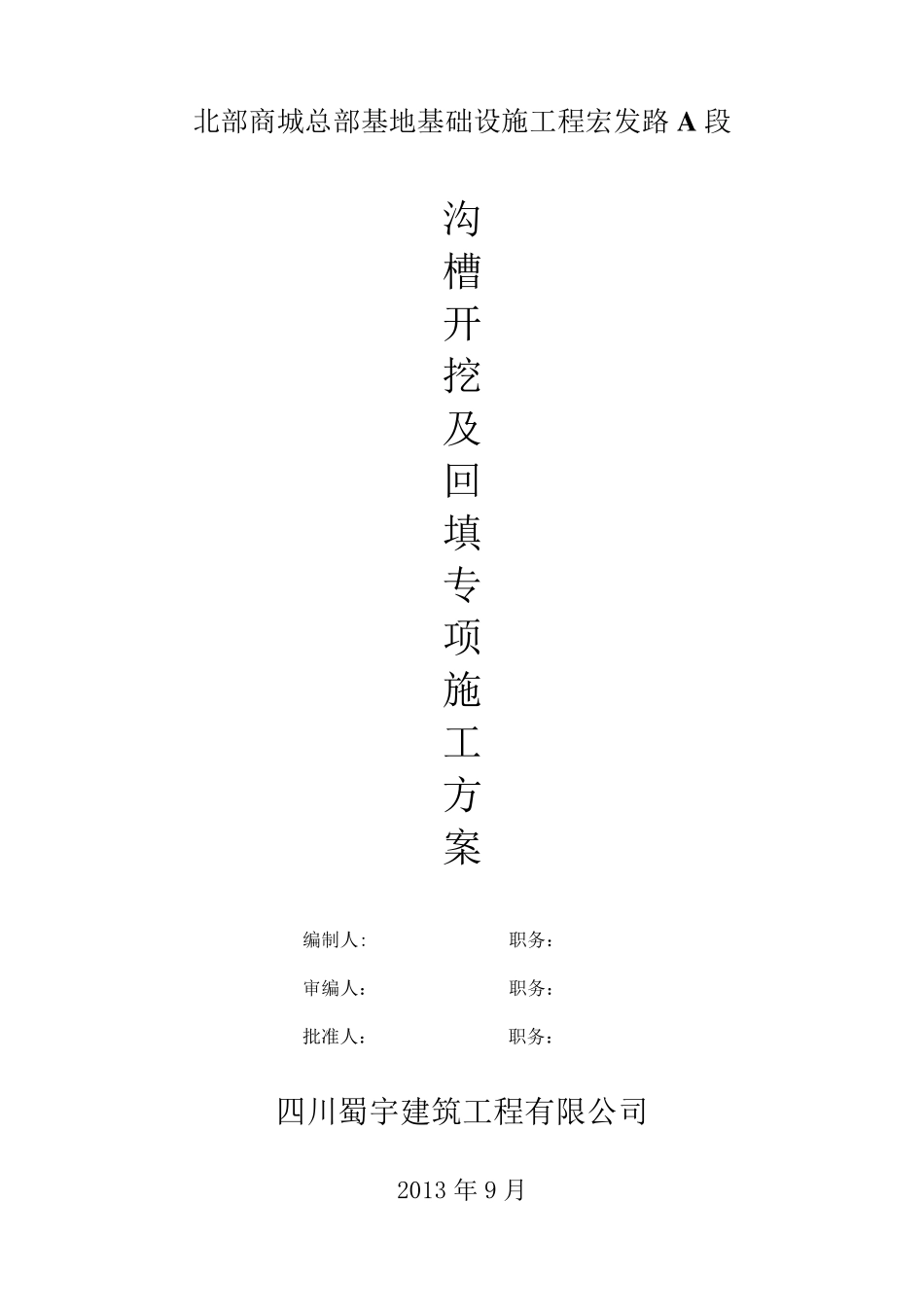

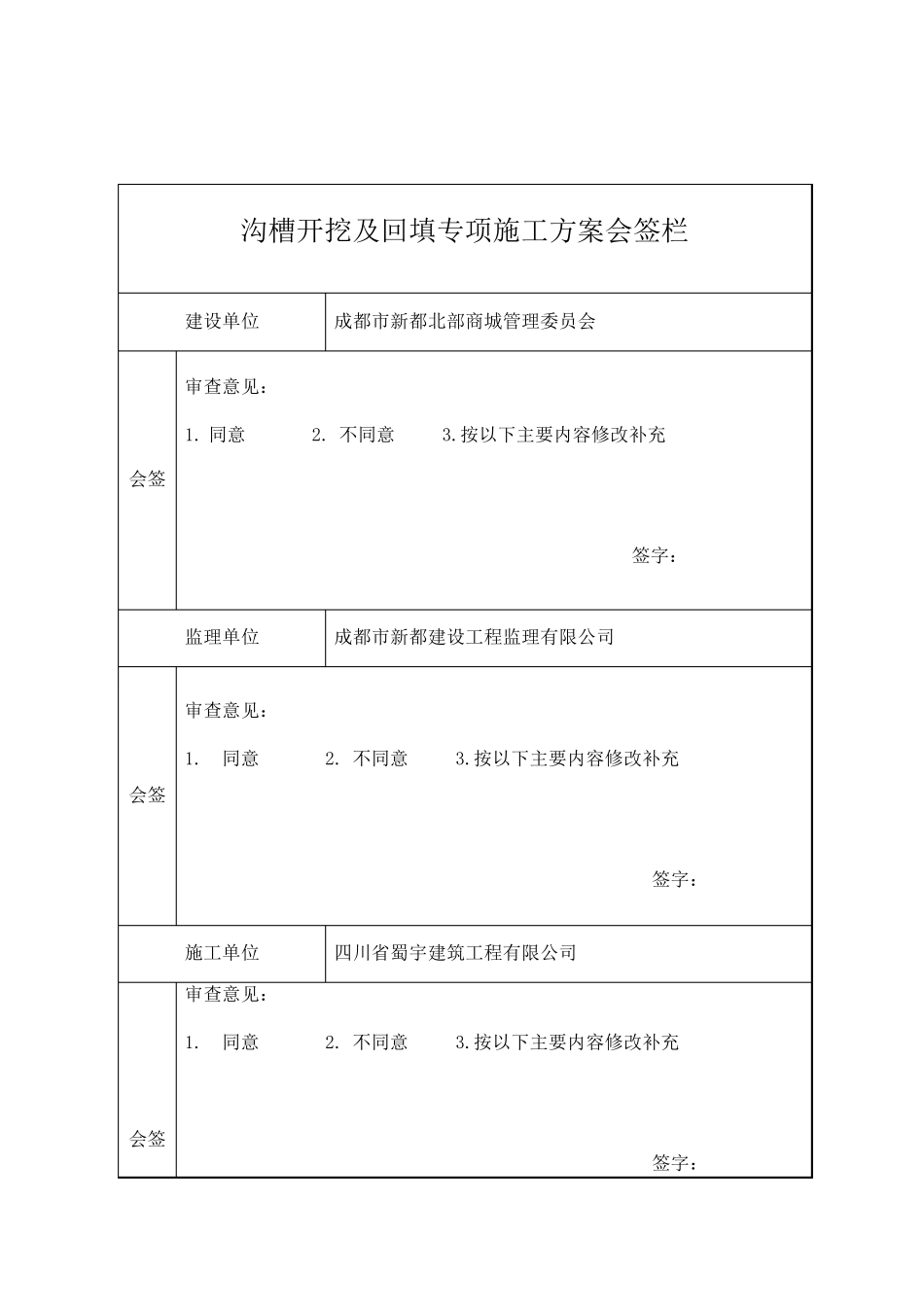

北部商城总部基地基础设施工程宏发路A 段 沟 槽 开 挖 及 回 填 专 项 施 工 方 案 编制人: 职务： 审编人： 职务： 批准人： 职务： 四川蜀宇建筑工程有限公司 2013 年 9 月 沟槽开挖及回填专项施工方案会签栏 建设单位 成都市新都北部商城管理委员会 会签 审查意见： 1. 同意 2. 不同意 3.按以下主要内容修改补充 签字： 监理单位 成都市新都建设工程监理有限公司 会签 审查意见： 1. 同意 2. 不同意 3.按以下主要内容修改补充 签字： 施工单位 四川省蜀宇建筑工程有限公司 会签 审查意见： 1. 同意 2. 不同意 3.按以下主要内容修改补充 签字： 沟槽开挖及回填工程专项施工方案 一、工程概况 宏发路A 段：大致为南北走向，起点接既有兴城大道，终点接既有兴贸大道。设计起点桩号K0+026.05，终点桩号K0+549.895。本工程红线宽度25~30m，道路等级为城市次干路。 除雨水联络管采用平口式钢筋砼管外， 其余污雨水管采用承插式钢筋砼管，为国标Ⅱ级。管道规格为：D300、D400、D500、D600、D900、D1000。除雨水联络管外，其余管道基础均采用180°砂石基础，污雨水检查井为钢筋砼检查井。 本工程共设置涵洞 2 座，其中箱涵 1 座（长 60m*宽5.0m*高 3.0m，钢筋用量为84.436t）、管涵 1 座（D2000mm 圆管涵，长 28m）。 二、编制依据 1、北部商城总部基地基础设施工程宏发路A 段施工图 2、我单位工地现场勘查情况 3、《给水排水管道工程施工及验收规范》----GB 50268-2008 3、国家及地方颁布的有关设计、施工、验收规程及有关法律、法规等 4、我单位现有的技术、设备、人员素质、管理模式、施工经验等施工要素情况。 三、沟槽开挖 1、本标段基槽开挖主要是雨、污水管道沟槽开挖。沟槽开挖采用机械、人工相结合的方式进行，自卸卡车配合挖掘 机完 成 大面 的开挖作 业 ，人工完 成 修 帮 和 清 底 。基坑 开挖分 段交 叉 施工。 2、沟槽采用挖掘 机开挖，自卸汽 车运 输 土 方，开挖前 根 据小 三线探测结果先对地下管线做好保护措施。 3、沟槽开挖坡度为 1：0.33，开挖时要严格控制沟槽基底中线及边坡，以免造成偏挖，影响沟槽顺直和边坡稳定。严禁超挖，同时预留 20cm 人工进行检平。如果存在软弱地基，应对基底进行加强处理，另外在开挖过程中如遇地下管线（排气、燃气、电线等），决不能盲目处理，应及时与指挥部、协调单位取得联...
