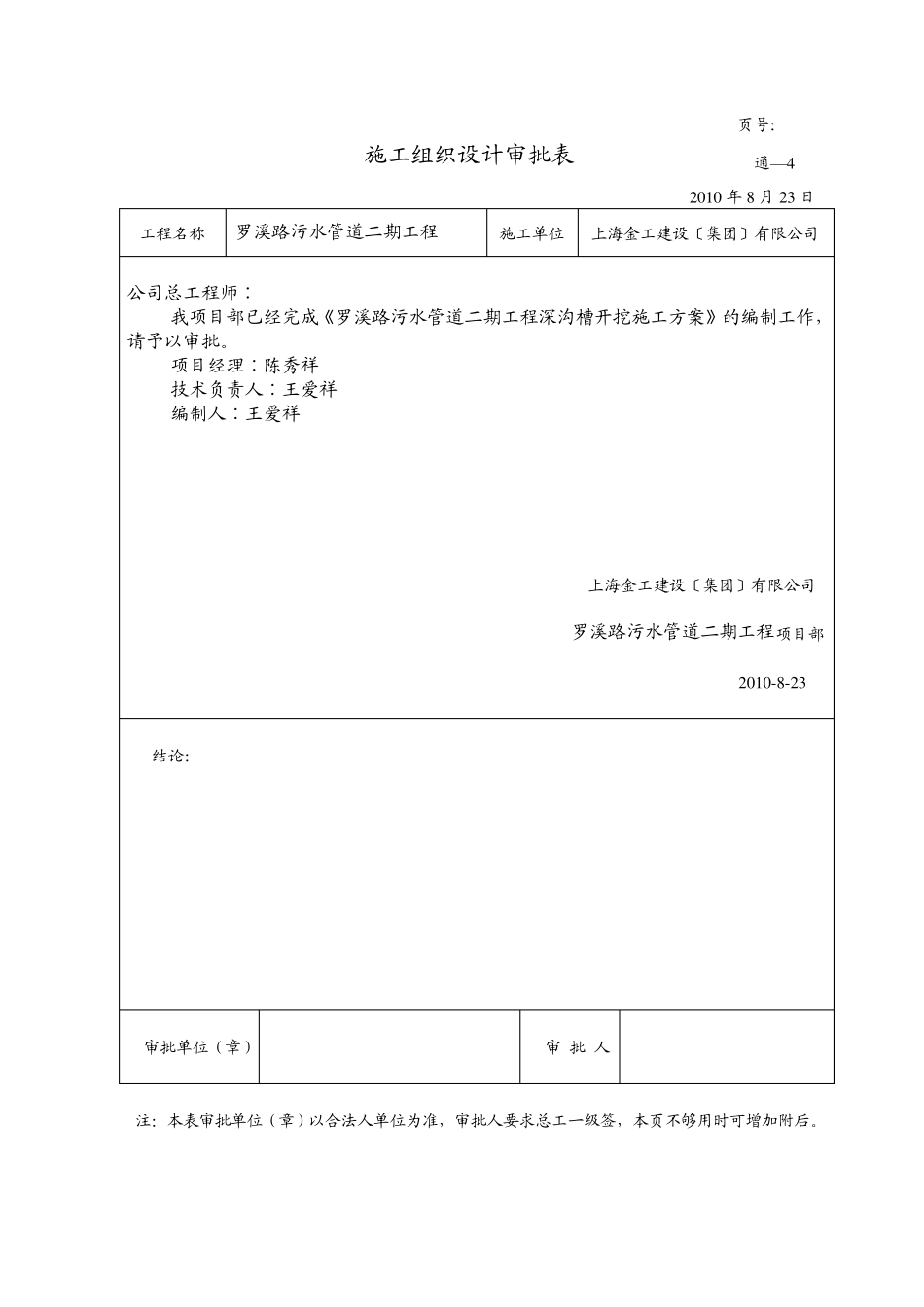

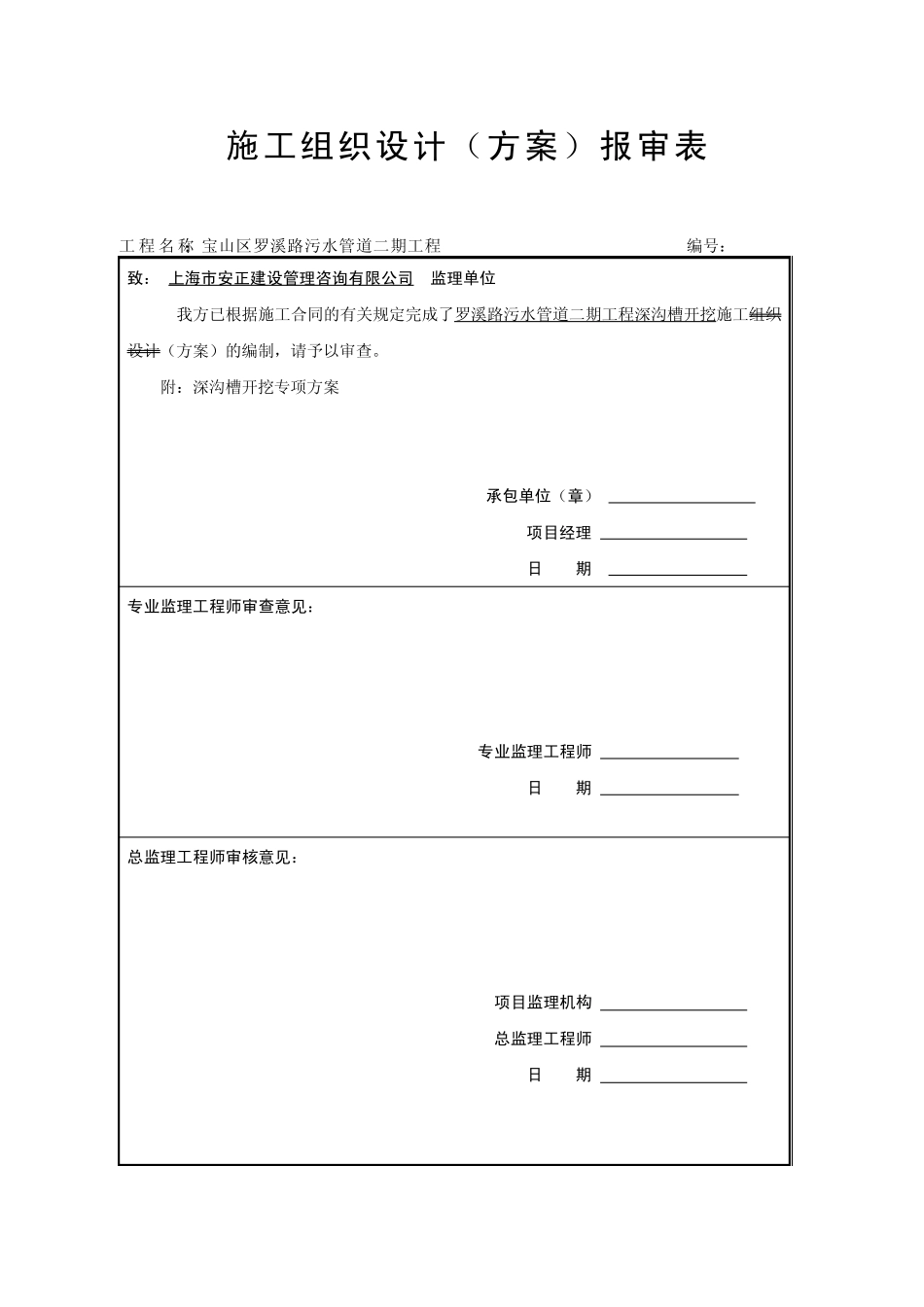

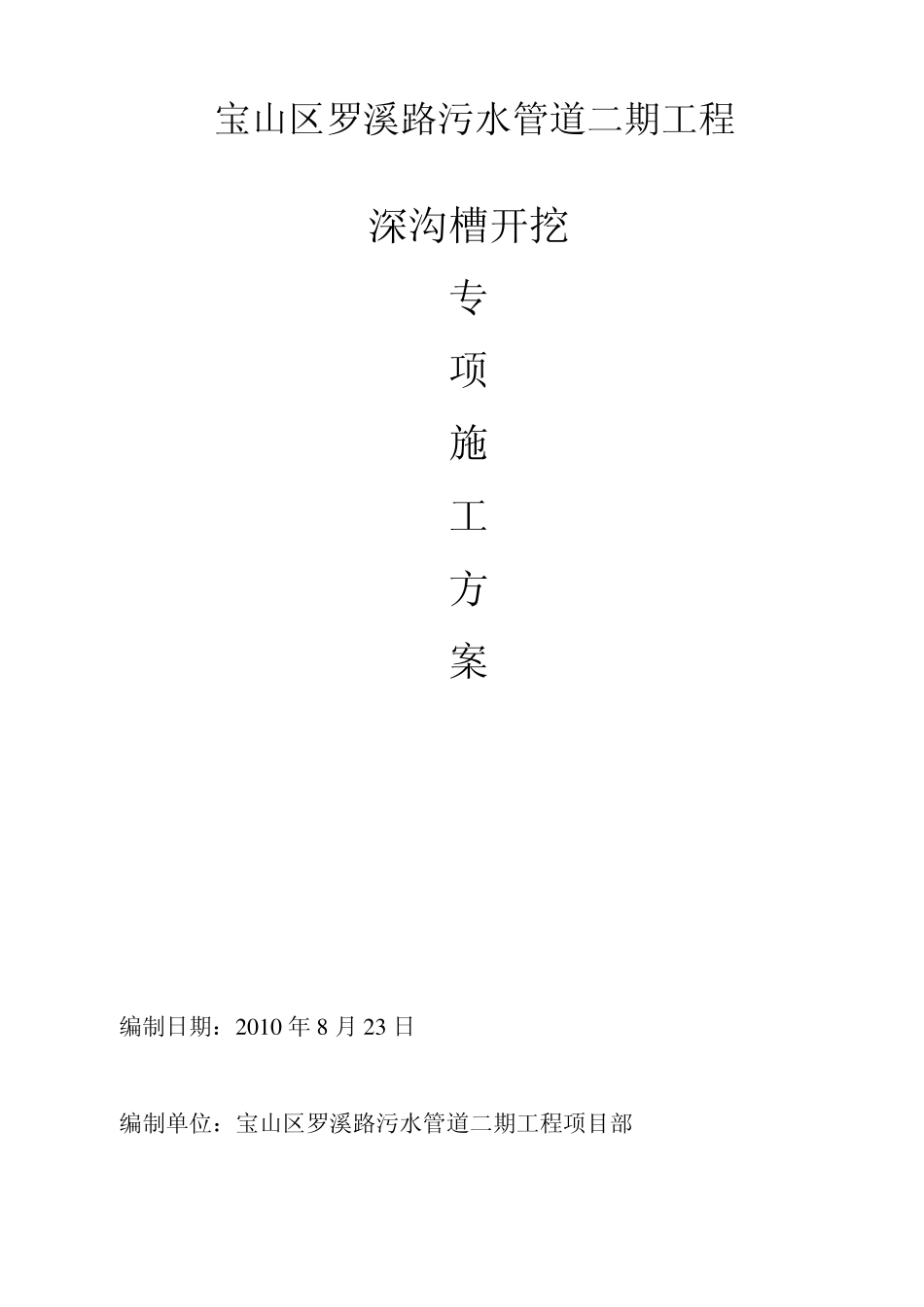

宝山区罗溪路污水管道二期工程 深沟槽开挖 专 项 施 工 方 案 编制日期：2 0 1 0 年 8 月 2 3 日 编制单位：宝山区罗溪路污水管道二期工程项目部 施工组织设计（方案）报审表 工程名称：宝山区罗溪路污水管道二期工程 编号： 致： 上海市安正建设管理咨询有限公司 (监理单位) 我方已根据施工合同的有关规定完成了罗溪路污水管道二期工程深沟槽开挖施工组织设计（方案）的编制，请予以审查。 附：深沟槽开挖专项方案 承包单位（章） 项目经理 日 期 专业监理工程师审查意见： 专业监理工程师 日 期 总监理工程师审核意见： 项目监理机构 总监理工程师 日 期 页号： 施工组织设计审批表 通—4 2 0 1 0 年8 月2 3 日 工程名称 罗溪路污水管道二期工程 施工单位 上海金工建设〔集团〕有限公司 公司总工程师∶ 我项目部已经完成《罗溪路污水管道二期工程深沟槽开挖施工方案》的编制工作，请予以审批。 项目经理∶陈秀祥 技术负责人∶王爱祥 编制人∶王爱祥 上海金工建设〔集团〕有限公司 罗溪路污水管道二期工程项目部 2 0 1 0 -8 -2 3 结论： 审批单位（章） 审 批 人 注：本表审批单位（章）以合法人单位为准，审批人要求总工一级签，本页不够用时可增加附后。 深沟槽开挖施工方案 一、工程概况 本工程位于宝山区罗店镇，属污水管道二期工程，污水管道位于现状罗溪路（月罗路～练祁河），南北走向。其中：污水管位市一路以北位于已建道路东侧快车道边线5m；市一路以南位于已建道路东侧快车道边线2m；向月罗路方向排水。狄泾河过河处从桥桩距间穿插拖拉。采用牵引施工工艺，管材DN300为HDPE平壁管，其余为开槽埋管，沟槽深2.5m～4.9m；管材DN300、DN400为HDPE承插式双壁缠绕管。 主要污水工程量： 1）开槽埋管管道 DN300 518m DN400 595.6m 2）牵引HDPE平壁管 DN300 80m 3）砌筑检查井 42座 钢筋混凝土井 2座 沟槽深度小于3.0m的沟槽人工降水，采用横列板支护开挖施工。土质较差的沟槽以及沟槽深3米～4.9米的下水管道采用钢板桩支护。 为使施工现场中贯彻执行“安全第一、预防为主”的方针，特制定本施工方案。 二、编制依据： 1、 建筑施工安全检查标准 （JGJ59-99） 2、 建筑施工高处作业安全技术规范（JGJ80-91） 3、 建筑机械使用安全技术规程（JGGJ33-2001） 4、 建筑施工扣件式钢管脚手架安全技术规范(J84-2001) 5、 上海市颁发建设文...
