沥青搅拌站的基本构造及工作原理

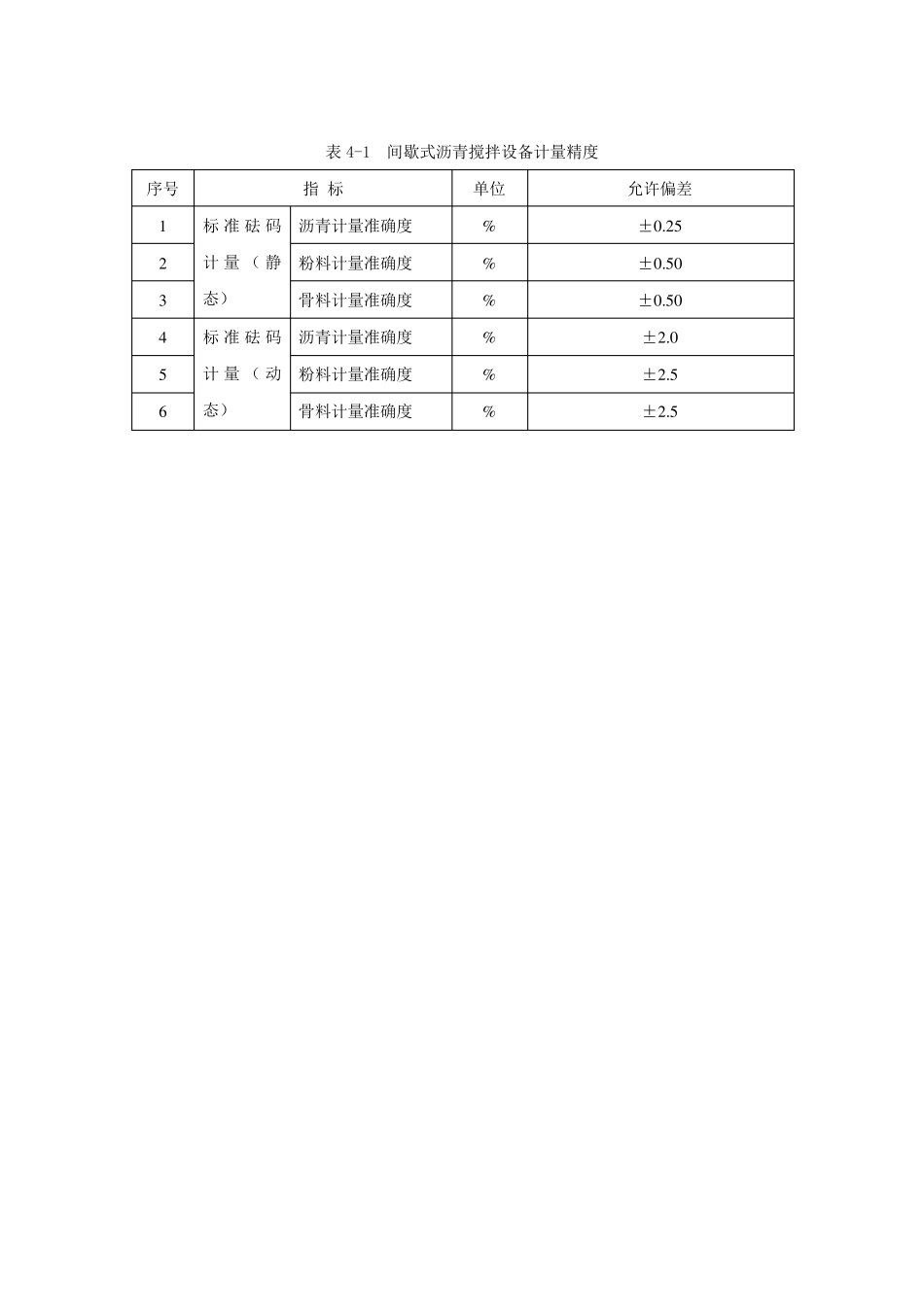

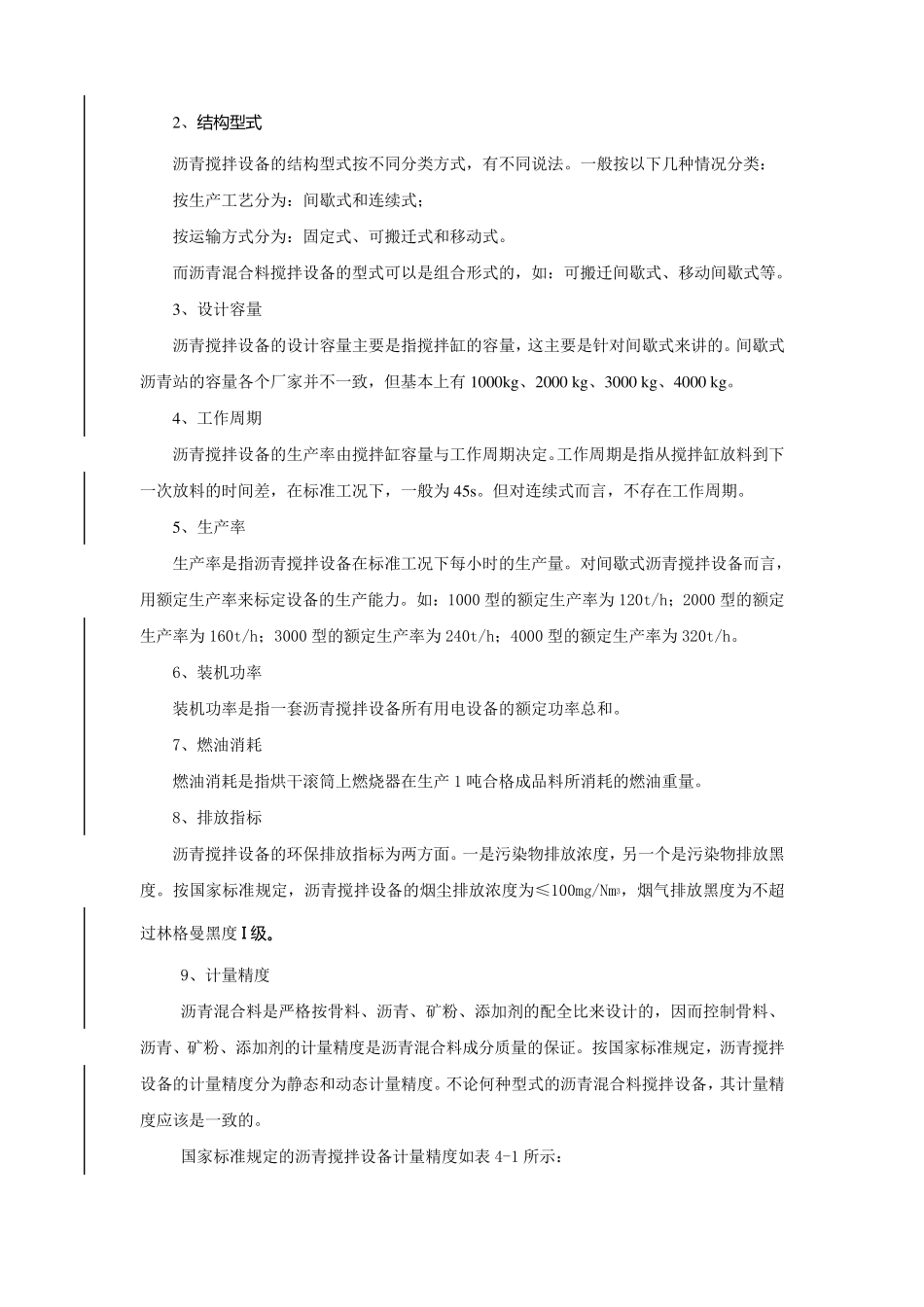

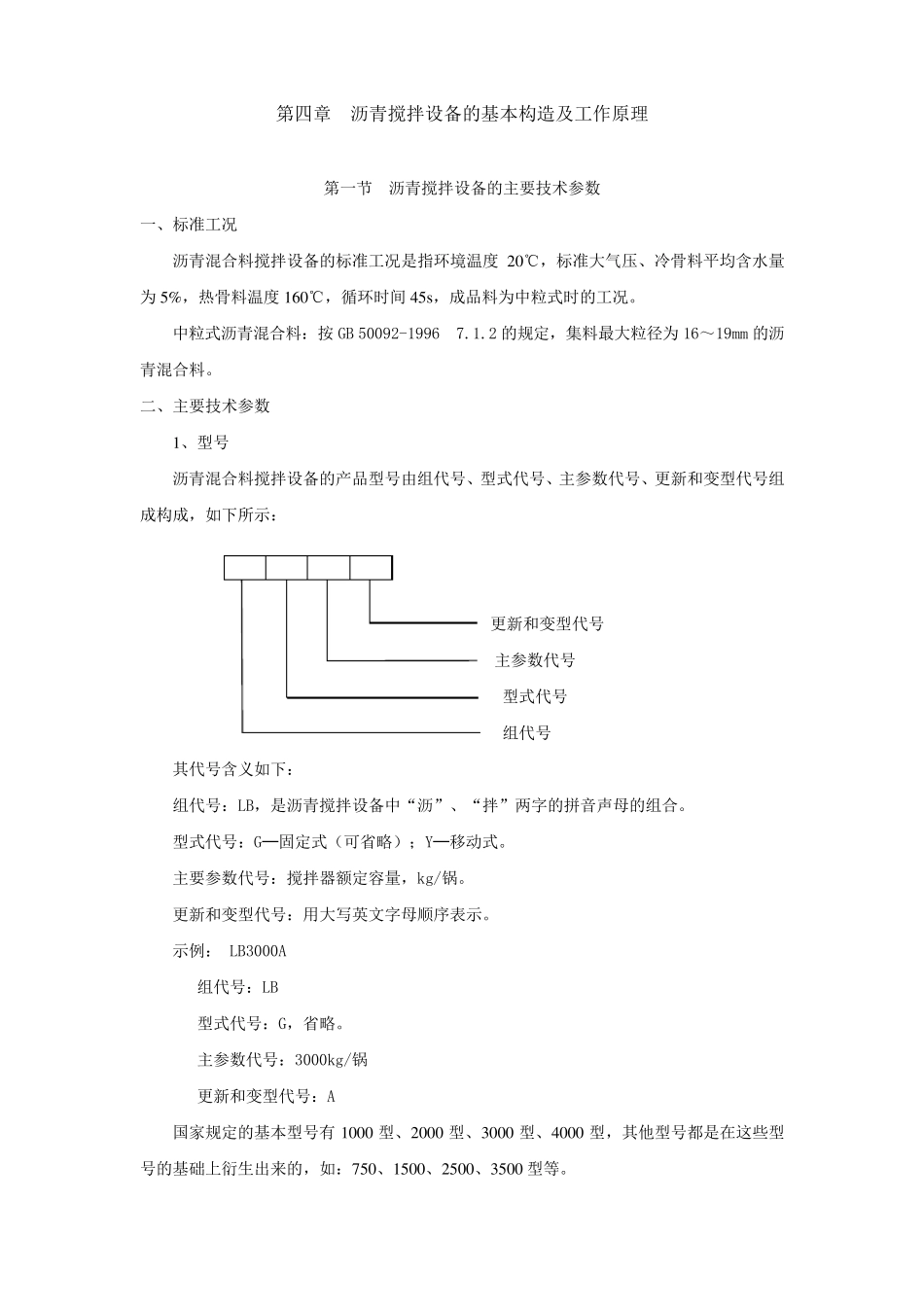

第四章 沥青搅拌设备的基本构造及工作原理 第一节 沥青搅拌设备的主要技术参数 一、标准工况 沥青混合料搅拌设备的标准工况是指环境温度20℃，标准大气压、冷骨料平均含水量为5%，热骨料温度160℃，循环时间45s，成品料为中粒式时的工况。 中粒式沥青混合料：按GB 50092-1996 7.1.2 的规定，集料最大粒径为16～19mm 的沥青混合料。 二、主要技术参数 1、型号 沥青混合料搅拌设备的产品型号由组代号、型式代号、主参数代号、更新和变型代号组成构成，如下所示： 更新和变型代号 主参数代号 型式代号 组代号 其代号含义如下： 组代号：LB，是沥青搅拌设备中“沥”、“拌”两字的拼音声母的组合。 型式代号：G─固定式（可省略）；Y─移动式。 主要参数代号：搅拌器额定容量，kg/锅。 更新和变型代号：用大写英文字母顺序表示。 示例： LB3000A 组代号：LB 型式代号：G，省略。 主参数代号：3000kg/锅 更新和变型代号：A 国家规定的基本型号有 1000 型、2000 型、3000 型、4000 型，其他型号都是在这些型号的基础上衍生出来的，如：750、1500、2500、3500 型等。 2、 结 构 型 式 沥 青 搅 拌 设 备 的 结 构 型 式 按 不 同 分 类 方 式 ， 有 不 同 说 法 。 一 般 按 以 下 几 种 情 况 分 类 ： 按 生 产 工 艺 分 为 ： 间 歇 式 和 连 续 式 ； 按 运 输 方 式 分 为 ： 固 定 式 、 可 搬 迁 式 和 移 动 式 。 而 沥 青 混 合 料 搅 拌 设 备 的 型 式 可 以 是 组 合 形 式 的 ， 如 ： 可 搬 迁 间 歇 式 、 移 动 间 歇 式 等 。 3、 设 计 容 量 沥 青 搅 拌 设 备 的 设 计 容 量 主 要 是 指 搅 拌 缸 的 容 量 ， 这 主 要 是 针 对 间 歇 式 来 讲 的 。 间 歇 式沥 青 站 的 容 量 各 个 厂 家 并 不 一 致 ， 但 基 本 上 有 1000kg、 2000 kg、 3000 kg、 4000 kg。 4、 工 作 周 期 沥 青 搅 拌 设 备 的 生 产 率 由 搅 拌 缸 容 量 与 工 作 周 期 决 定 。工 作 周 期 是 指 从 搅 拌 缸 放 料 到 下一 次 放 料 的 时 间 差 ， 在 标 准 工 况 下 ， 一 般 为 45s。 但 对 连 续 式 而 言 ， 不 存 在 工 作...
