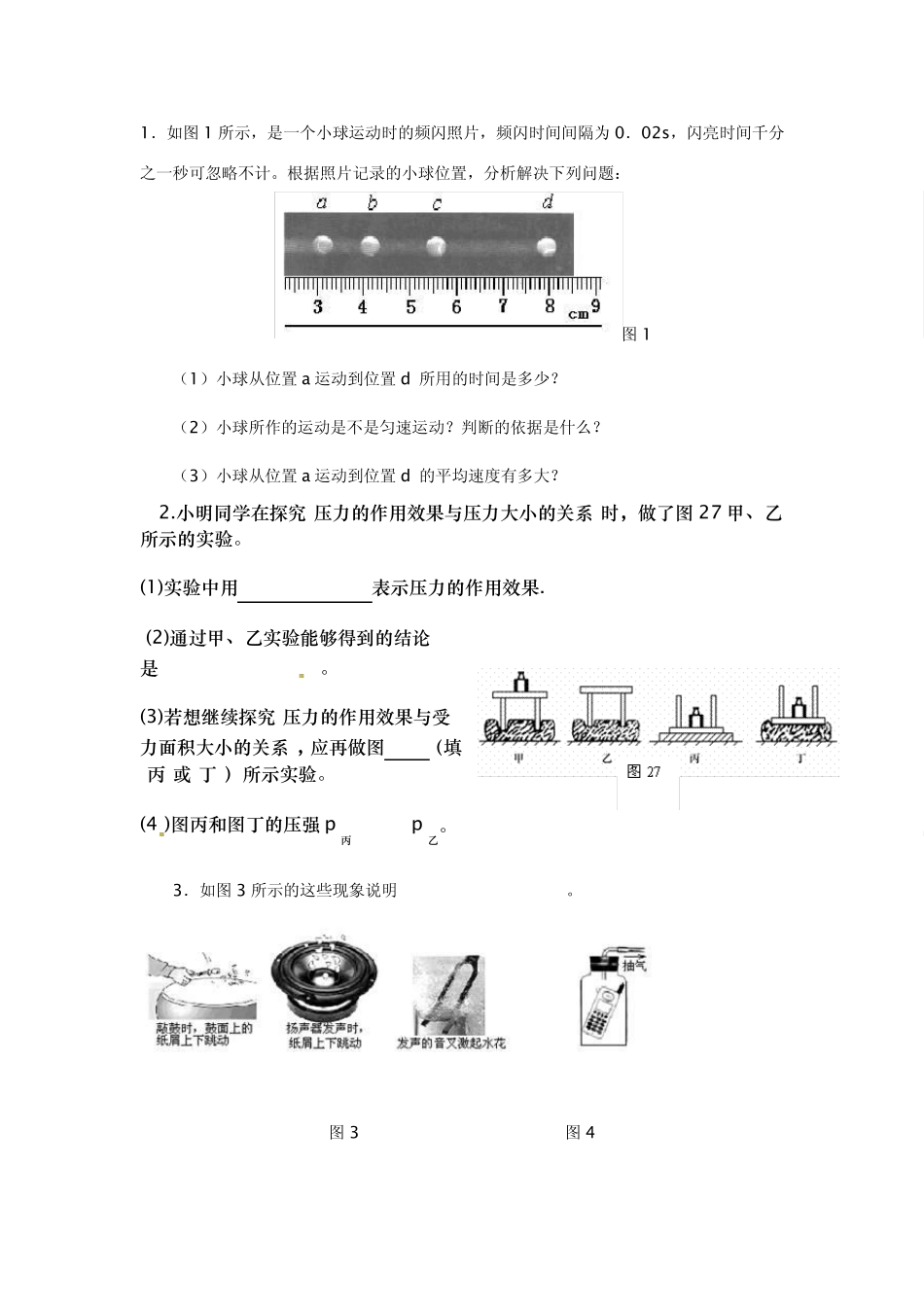

1．如图1 所示，是一个小球运动时的频闪照片，频闪时间间隔为0．02s，闪亮时间千分之一秒可忽略不计。根据照片记录的小球位置，分析解决下列问题： 图1 （1）小球从位置 a 运动到位置 d 所用的时间是多少？ （2）小球所作的运动是不是匀速运动？判断的依据是什么？ （3）小球从位置 a 运动到位置 d 的平均速度有多大？ 2.小明同学在探究“压力的作用效果与压力大小的关系”时，做了图 27 甲、乙所示的实验。 (1)实验中用 表示压力的作用效果. (2)通过甲、乙实验能够得到的结论是 。 (3)若想继续探究“压力的作用效果与受力面积大小的关系”，应再做图 （填“丙”或“丁”）所示实验。 (4 )图丙和图丁的压强 p丙 p乙。 3．如图3 所示的这些现象说明 。 图3 图4 4．我们通过如图4 所示的实验探究声音能否在真空中传播。玻璃瓶中的手机是悬挂起来的，你能说出其中的原因吗？ 。随着瓶内空气被抽出，铃声会 。 5．某同学在探究音调与响度有什么关系时，做了以下实验： 图5 （1）如图5 甲所示，用硬纸片在钢锯齿上滑动，滑动速度越大，硬纸片振动的频率越 ，发出的声音的音调越 ，这说明音调是由 决定的。 （2）如图5 乙所示，用一只手将锯条压在桌沿上，用另一只手轻拨锯条一端，听其响度；在用力拨锯条，这是锯条的振幅 ，听其响度 ，这说明响度与 有关。 6．如图6 所示，是在探究光的传播规律所拍摄的一组图片，图片是在实验过程中改变入射方向依次拍摄的。实验用的主要器材是手电筒式激光源和半圆型透明玻璃砖。图中O点为半圆型透明玻璃砖的圆心，入射光线沿半径方向射向分界面 MN。请你仔细观察图片中所显示的实验现象，回答以下问题： 图6 （1）当激光源发出的光沿法线方向射向空气与玻璃的分界面上时（即入射光线垂直射到两种介质的分界面上），其传播方向 。 （2）当光由玻璃斜射到玻璃与空气的分界面MN上时，在分界面同时产生的两种现象是 。 （3）比较甲、乙两图，你有哪些发现？把你的发现都写出来。（提示：可测量图中的入射角、反射角、折射角，从各角的大小及变化情况、各线的位置等方面进行归纳总结） （4）观察丙图，并与甲、乙两图进行比较，你有哪些联想或猜想？你会提出一些什么样的问题？把你的联想或猜想以及能够提出的问题写出来。 7．如图 7 所示，甘同学在做探究平面镜成像特点实验时，将一块玻璃板竖直架在一把直尺的上面，再取两段等长的蜡烛 A、B 一前一后竖...
