河北电大《画法几何与机械制图》习题答案(大部分)1

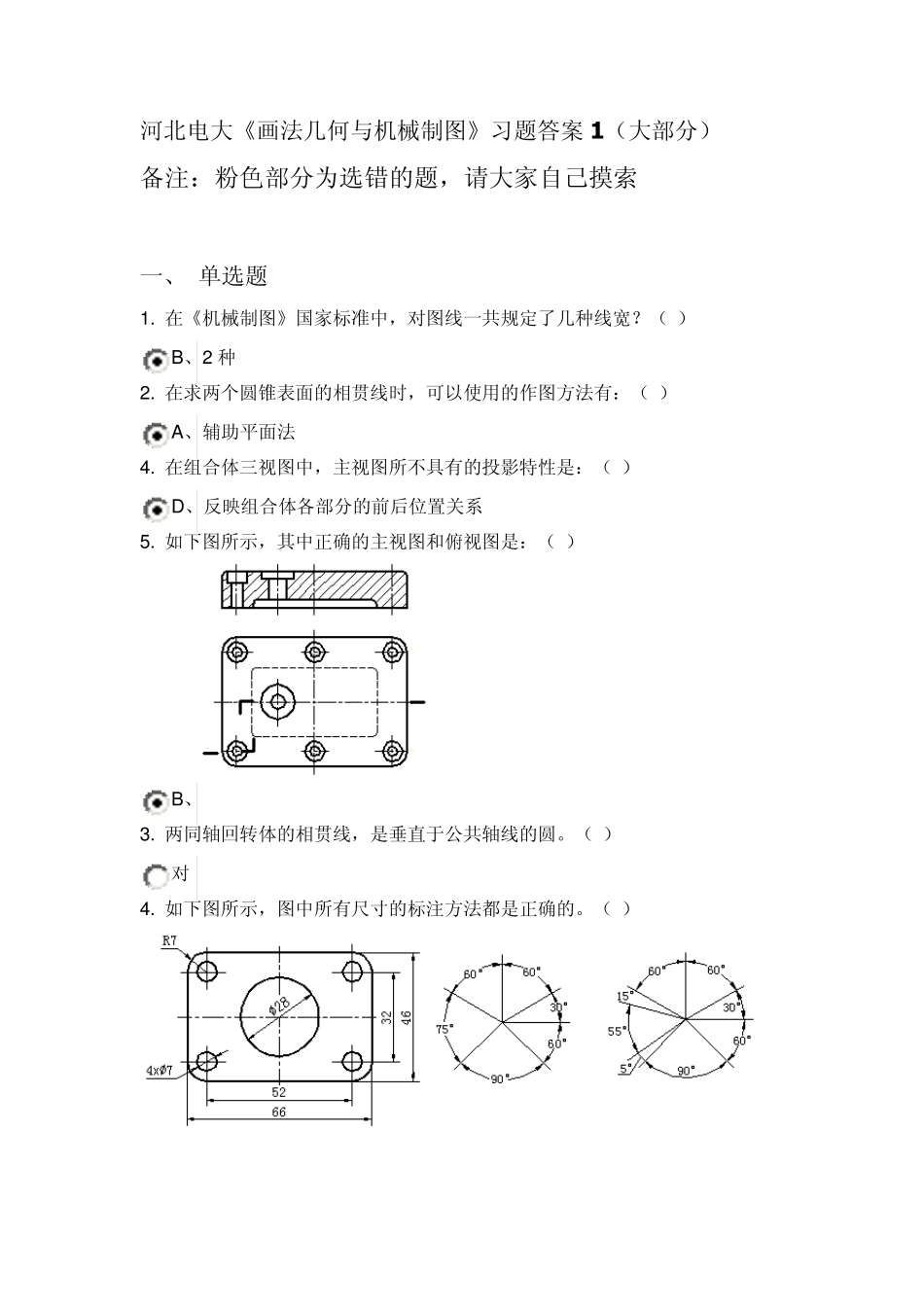

河北电大《画法几何与机械制图》习题答案(大部分)1_第1页
1/38

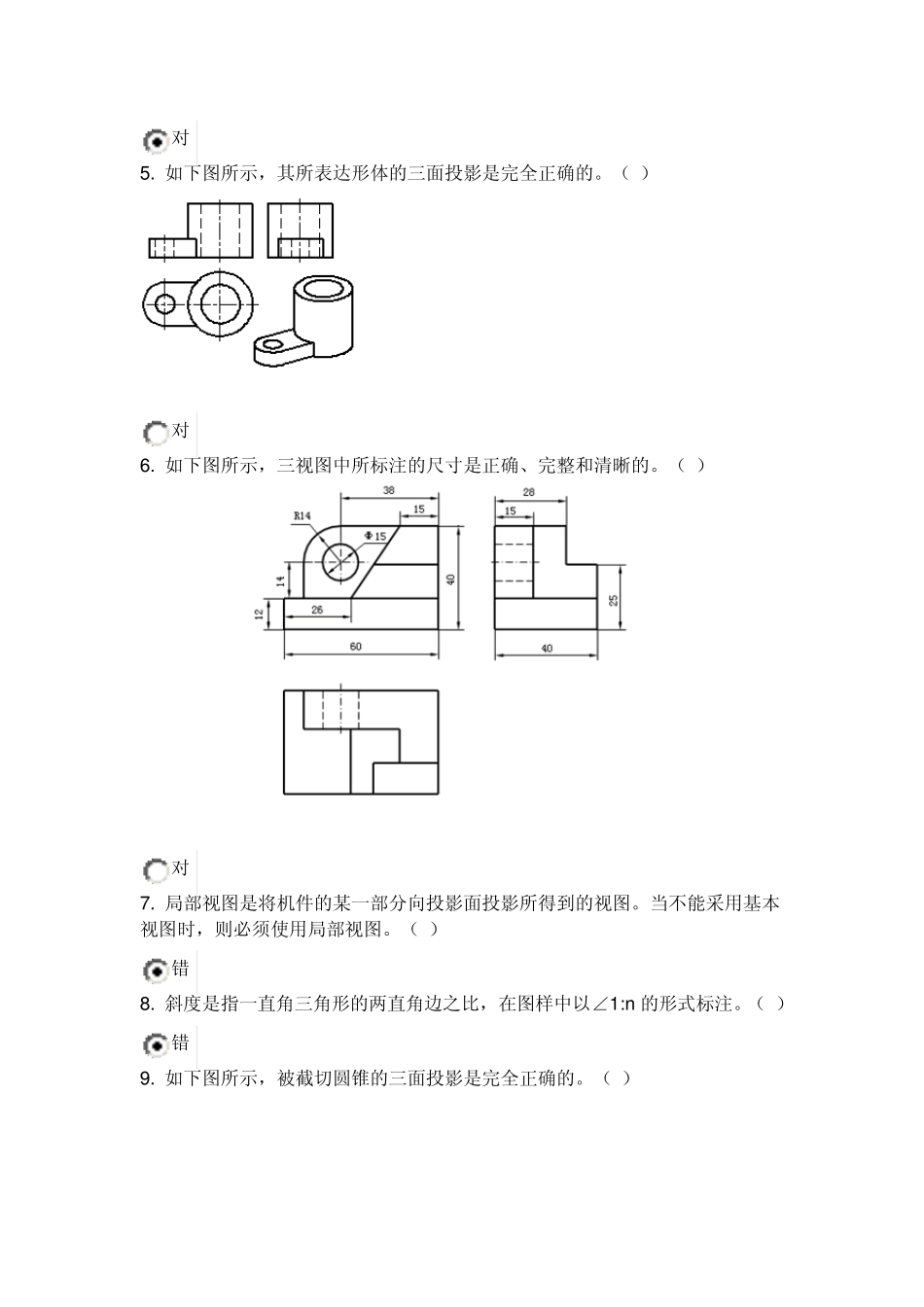

河北电大《画法几何与机械制图》习题答案(大部分)1_第2页
2/38

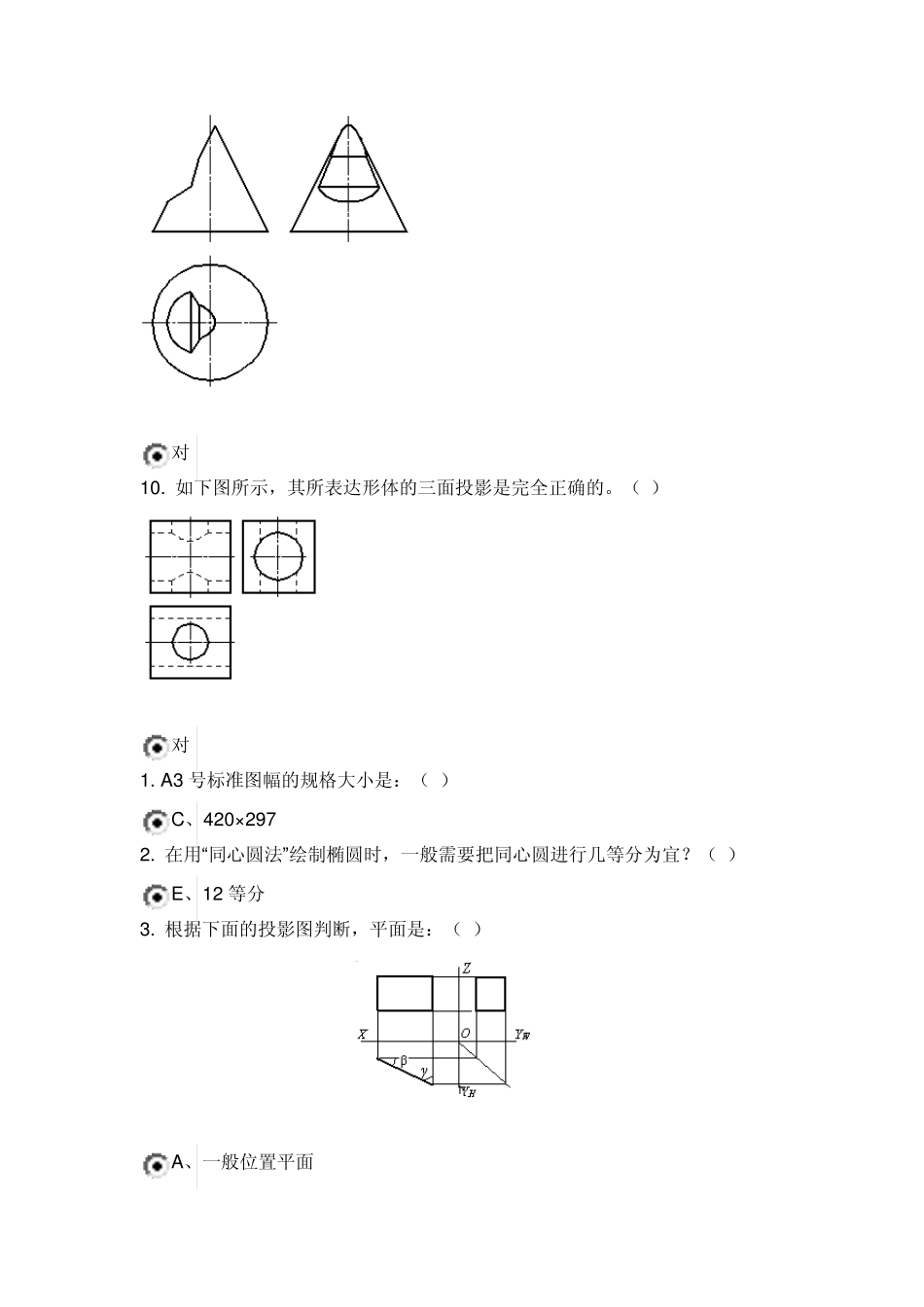

河北电大《画法几何与机械制图》习题答案(大部分)1_第3页
3/38
河北电大《画法几何与机械制图》习题答案1 (大部分) 备注:粉色部分为选错的题,请大家自己摸索 一、 单选题 1. 在《机械制图》国家标准中,对图线一共规定了几种线宽?( ) B、2 种 2. 在求两个圆锥表面的相贯线时,可以使用的作图方法有:( ) A、辅助平面法 4. 在组合体三视图中,主视图所不具有的投影特性是:( ) D、反映组合体各部分的前后位置关系 5. 如下图所示,其中正确的主视图和俯视图是:( ) B、 3. 两同轴回转体的相贯线,是垂直于公共轴线的圆。( ) 对 4. 如下图所示,图中所有尺寸的标注方法都是正确的。( ) 对 5. 如下图所示,其所表达形体的三面投影是完全正确的。( ) 对 6. 如下图所示,三视图中所标注的尺寸是正确、完整和清晰的。( ) 对 7. 局部视图是将机件的某一部分向投影面投影所得到的视图。当不能采用基本视图时,则必须使用局部视图。( ) 错 8. 斜度是指一直角三角形的两直角边之比,在图样中以∠1:n 的形式标注。( ) 错 9. 如下图所示,被截切圆锥的三面投影是完全正确的。( ) 对 10. 如下图所示,其所表达形体的三面投影是完全正确的。( ) 对 1. A3 号标准图幅的规格大小是:( ) C、420×297 2. 在用“同心圆法”绘制椭圆时,一般需要把同心圆进行几等分为宜?( ) E、12 等分 3. 根据下面的投影图判断,平面是:( ) A、一般位置平面 B、铅垂面 C、正平面 D、水平面 4. 在机械制图中,最常使用的尺寸线终端型式是:( ) D、实心箭头 5. 如下图所示,其外螺纹的正确画法是:( ) D、 6. 如下图所示,表面结构符号标注错误的是:( ) A、 B、 C、 D、 7. 已知孔的公称尺寸是 Ø35,其上偏差为 0.025,下偏差为 0,则该轴的最大极限尺寸为:( ) A、Ø35 B、Ø35.025 C、Ø34.975 D、Ø34.925 8. 如下图所示,其几何公差的含义为:( ) A、两孔轴线相对于外圆柱轴线的同轴度不大于 Ø0.04 9. 在绘制组合体的轴测图时,常采用的作图方法有:( ) E、都有 10. 如果轴的公差带完全在孔的公差带之上,则它们属于:( ) B、过盈配合 二、 多选题 1. 用换面法求一个平面的实形,有可能需要几次变换。( ) A、0 次 B、1 次 C、2 次 D、3 次 E、4 次 2. 一幅三角板与丁字尺配合使用,可以绘制出与水平线成下列角度的直线:( ) A、30°或 60° B、4...
