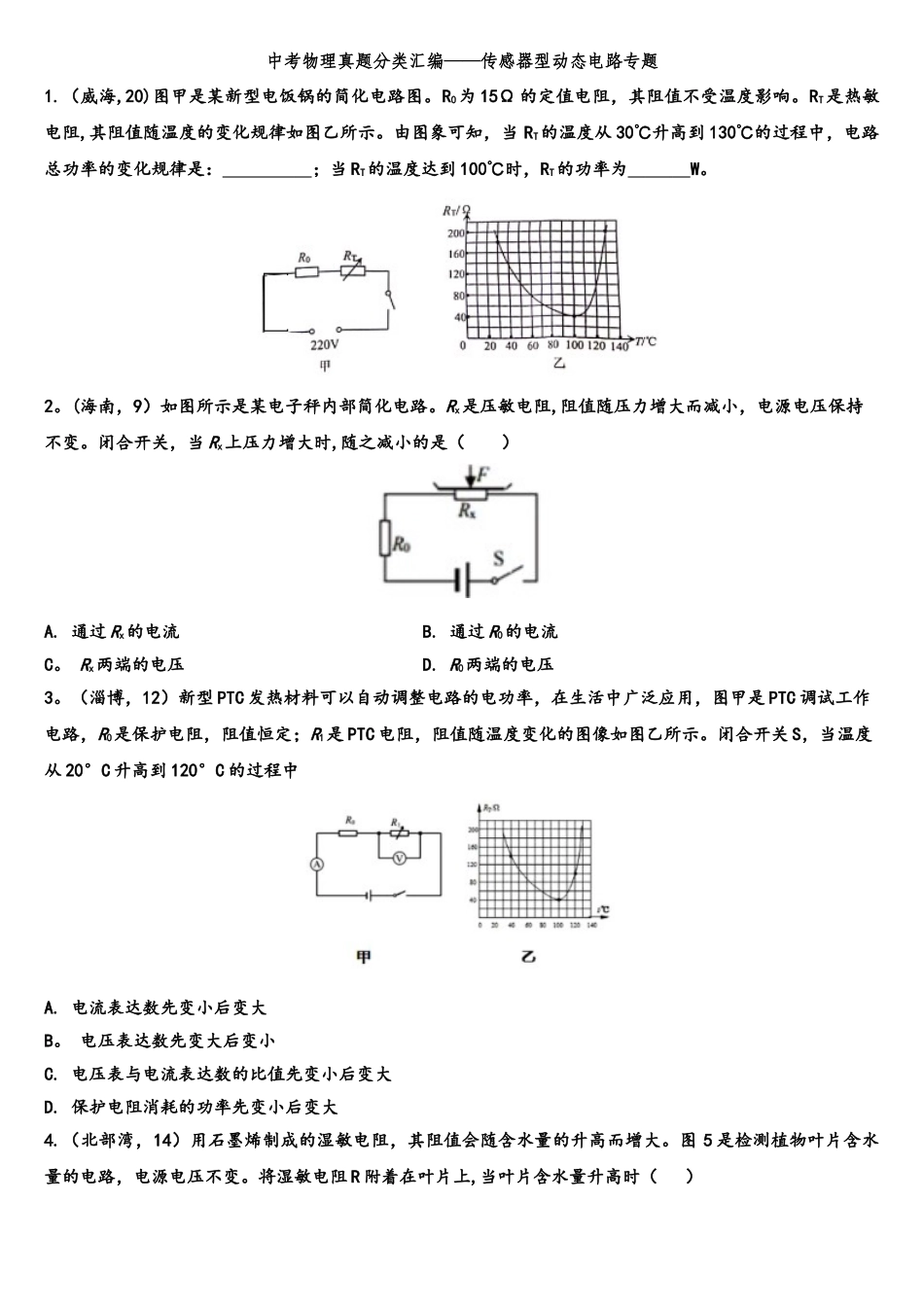

中考物理真题分类汇编——传感器型动态电路专题1
（威海,20)图甲是某新型电饭锅的简化电路图
R0为 15Ω 的定值电阻，其阻值不受温度影响
RT是热敏电阻,其阻值随温度的变化规律如图乙所示
由图象可知，当 RT的温度从 30℃升高到 130℃的过程中，电路总功率的变化规律是： ；当 RT的温度达到 100℃时，RT的功率为 W
(海南，9）如图所示是某电子秤内部简化电路
Rx是压敏电阻,阻值随压力增大而减小，电源电压保持不变
闭合开关，当 Rx上压力增大时,随之减小的是（ ）A
通过 Rx的电流B
通过 R0的电流C
Rx两端的电压D
R0两端的电压3
（淄博，12）新型 PTC 发热材料可以自动调整电路的电功率，在生活中广泛应用，图甲是 PTC 调试工作电路，R0是保护电阻，阻值恒定；R1是 PTC 电阻，阻值随温度变化的图像如图乙所示
闭合开关 S，当温度从 20°C 升高到 120°C 的过程中A
电流表达数先变小后变大B
电压表达数先变大后变小C
电压表与电流表达数的比值先变小后变大D
保护电阻消耗的功率先变小后变大4

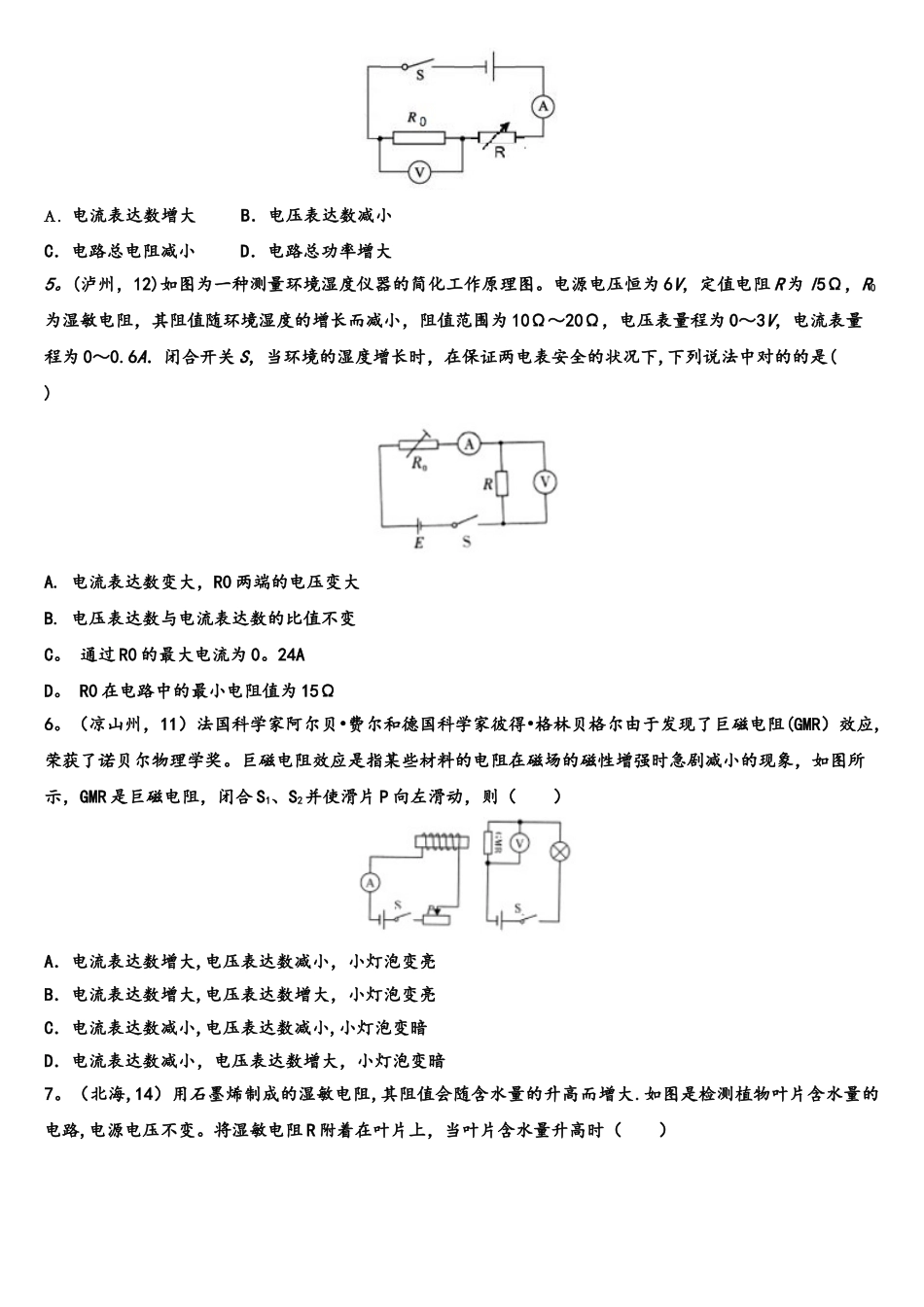

（北部湾，14）用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大
图 5 是检测植物叶片含水量的电路，电源电压不变
将湿敏电阻 R 附着在叶片上,当叶片含水量升高时（ ）A．电流表达数增大 B．电压表达数减小 C．电路总电阻减小 D．电路总功率增大5
(泸州，12)如图为一种测量环境湿度仪器的简化工作原理图
电源电压恒为 6V，定值电阻 R 为 l5Ω，R0为湿敏电阻，其阻值随环境湿度的增长而减小，阻值范围为 10Ω～20Ω，电压表量程为 0～3V，电流表量程为 0～0
6A．闭合开关 S，当环境的湿度增长时，在保证两电表安全的状况下,下列说法中对的的是( )A
电流表达数变大，R0 两端的电压变大B
电压表达数与电流表
