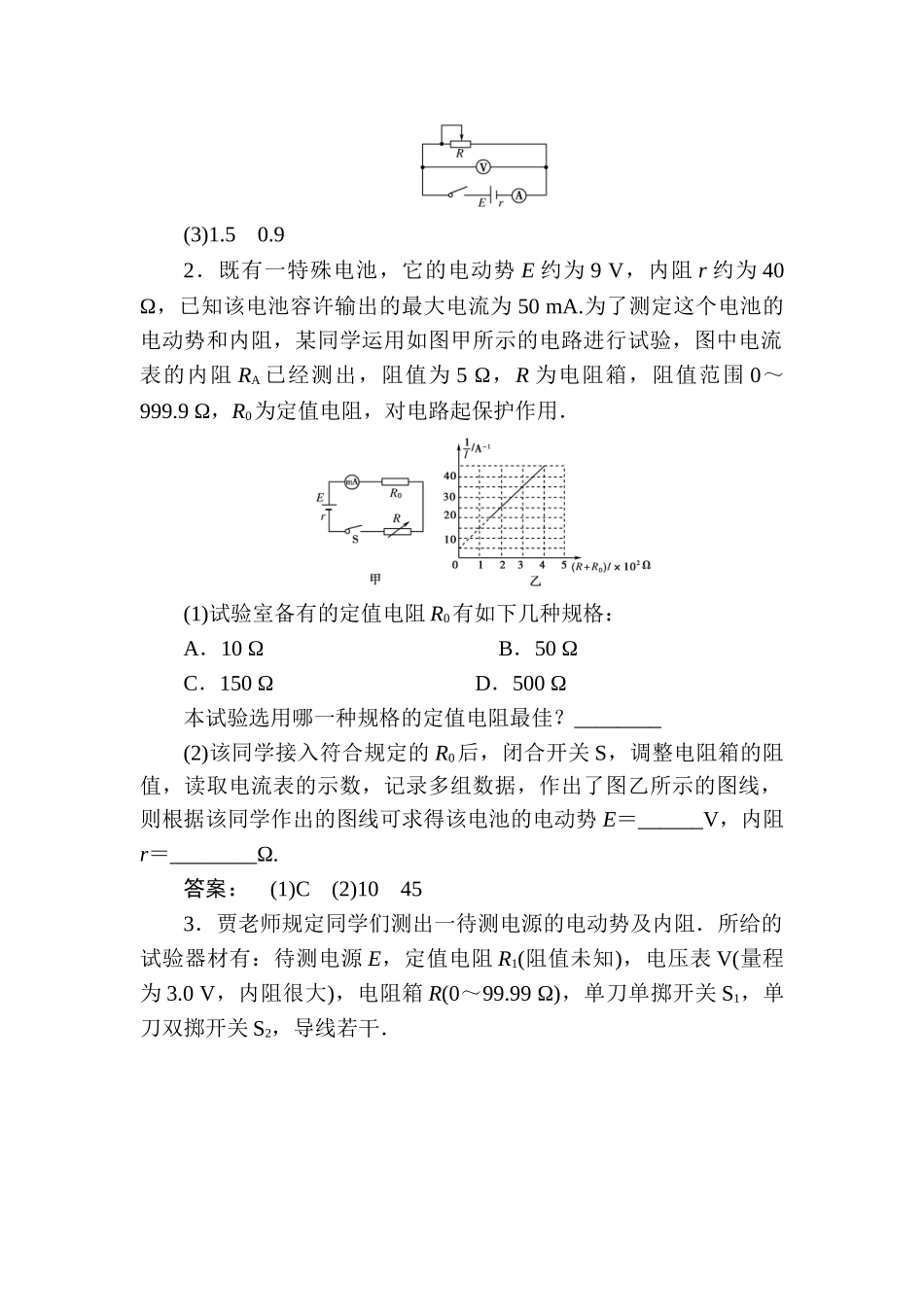

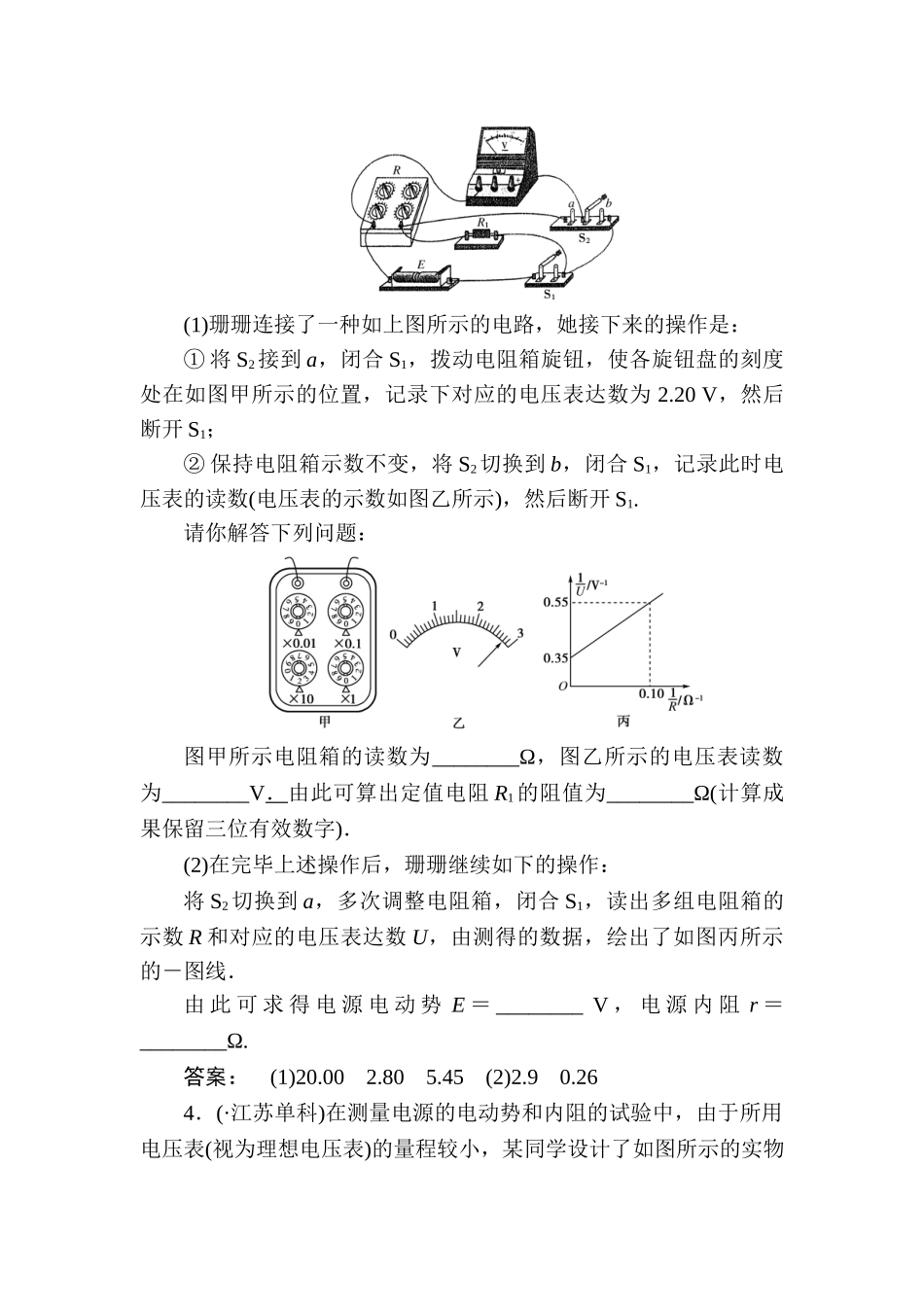

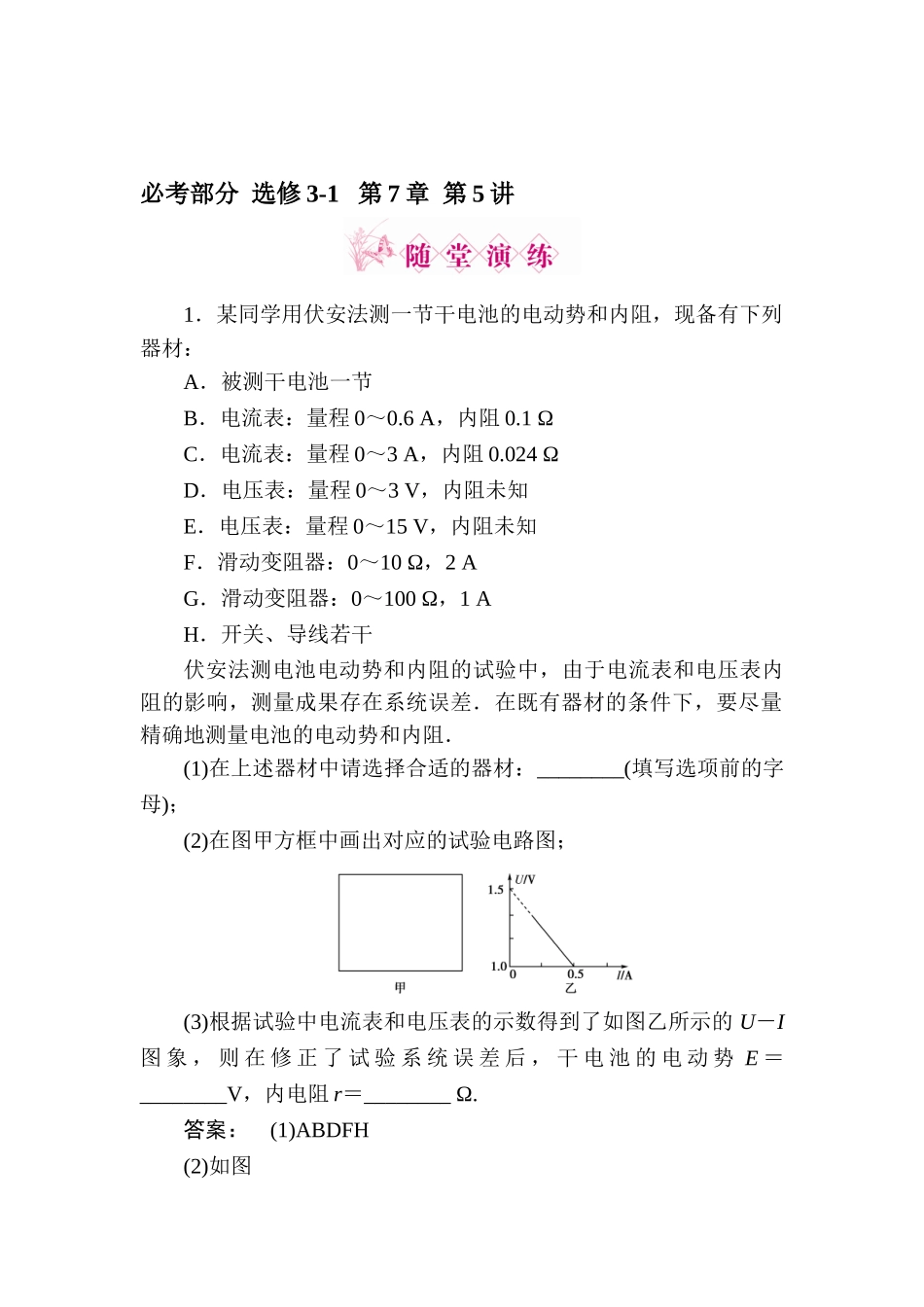

必考部分 选修 3-1 第 7 章 第 5 讲1．某同学用伏安法测一节干电池的电动势和内阻，现备有下列器材：A．被测干电池一节B．电流表：量程 0～0.6 A，内阻 0.1 ΩC．电流表：量程 0～3 A，内阻 0.024 ΩD．电压表：量程 0～3 V，内阻未知E．电压表：量程 0～15 V，内阻未知F．滑动变阻器：0～10 Ω，2 AG．滑动变阻器：0～100 Ω，1 AH．开关、导线若干伏安法测电池电动势和内阻的试验中，由于电流表和电压表内阻的影响，测量成果存在系统误差．在既有器材的条件下，要尽量精确地测量电池的电动势和内阻．(1)在上述器材中请选择合适的器材：________(填写选项前的字母)；(2)在图甲方框中画出对应的试验电路图；(3)根据试验中电流表和电压表的示数得到了如图乙所示的 U－I图 象 ， 则 在 修 正 了 试 验 系 统 误 差 后 ， 干 电 池 的 电 动 势 E ＝________V，内电阻 r＝________ Ω.答案： (1)ABDFH(2)如图(3)1.5 0.92．既有一特殊电池，它的电动势 E 约为 9 V，内阻 r 约为 40 Ω，已知该电池容许输出的最大电流为 50 mA.为了测定这个电池的电动势和内阻，某同学运用如图甲所示的电路进行试验，图中电流表的内阻 RA 已经测出，阻值为 5 Ω，R 为电阻箱，阻值范围 0～999.9 Ω，R0为定值电阻，对电路起保护作用．(1)试验室备有的定值电阻 R0有如下几种规格：A．10 Ω B．50 ΩC．150 Ω D．500 Ω本试验选用哪一种规格的定值电阻最佳？________(2)该同学接入符合规定的 R0后，闭合开关 S，调整电阻箱的阻值，读取电流表的示数，记录多组数据，作出了图乙所示的图线，则根据该同学作出的图线可求得该电池的电动势 E＝______V，内阻r＝________Ω.答案： (1)C (2)10 453．贾老师规定同学们测出一待测电源的电动势及内阻．所给的试验器材有：待测电源 E，定值电阻 R1(阻值未知)，电压表 V(量程为 3.0 V，内阻很大)，电阻箱 R(0～99.99 Ω)，单刀单掷开关 S1，单刀双掷开关 S2，导线若干．(1)珊珊连接了一种如上图所示的电路，她接下来的操作是：① 将 S2接到 a，闭合 S1，拨动电阻箱旋钮，使各旋钮盘的刻度处在如图甲所示的位置，记录下对应的电压表达数为 2.20 V，然后断开 S1；② 保持电阻箱示数不变，将 S2切换到 b，闭合 S1，记录此时电压表的读数(电压表的示数如图乙所示)，然后断开 S1.请你解答下列问题：图甲所示电阻箱的读数为_____...
