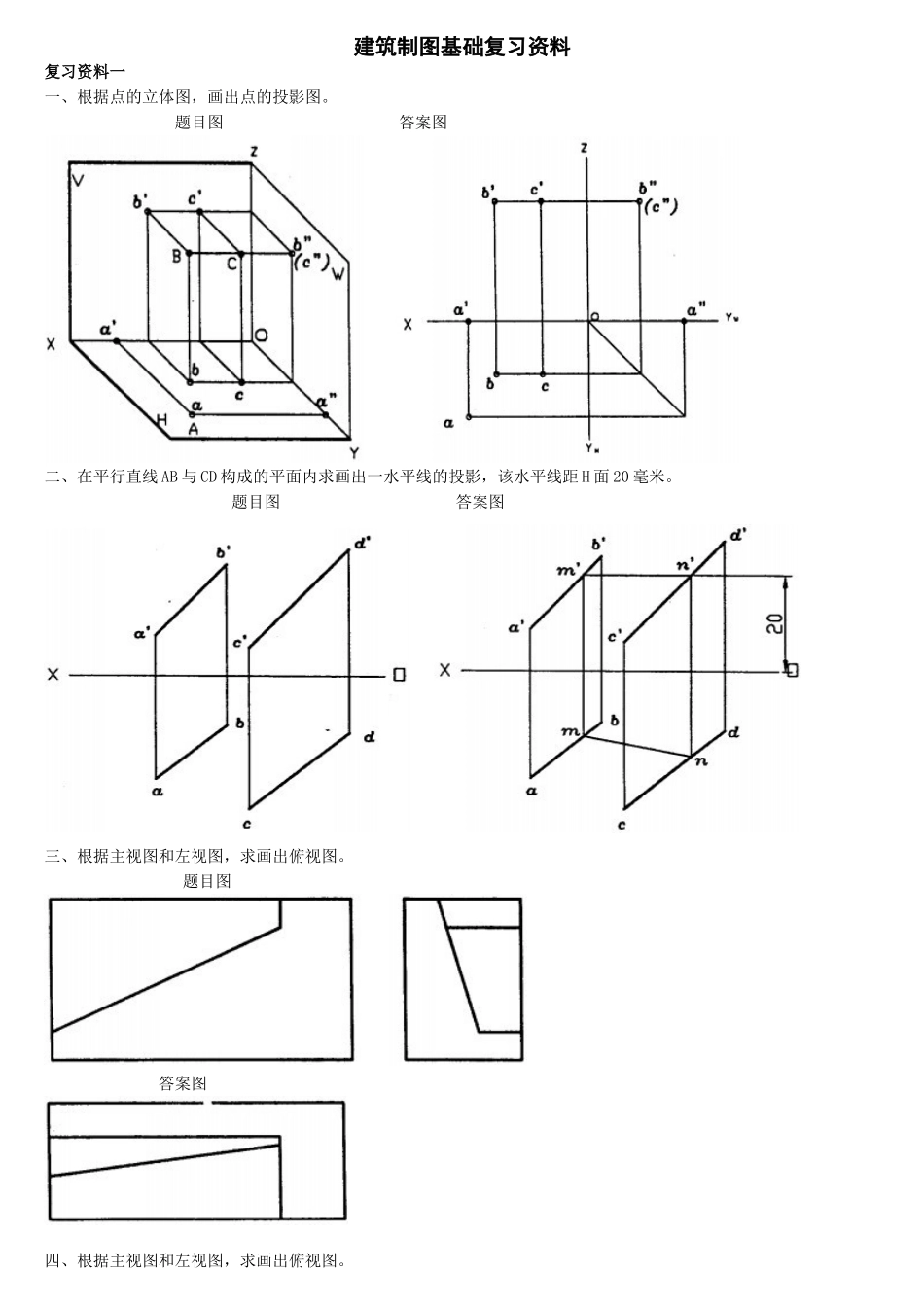

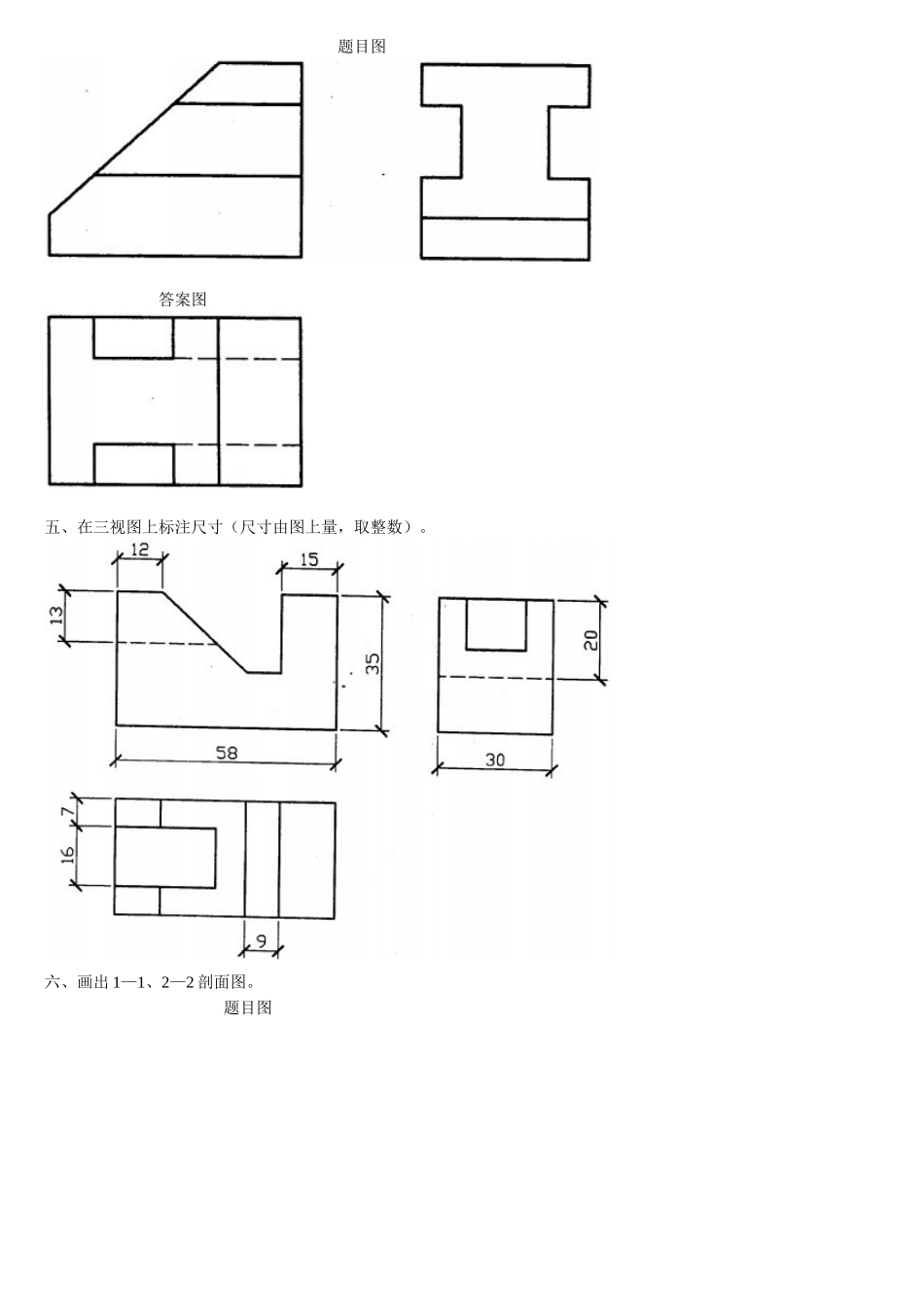

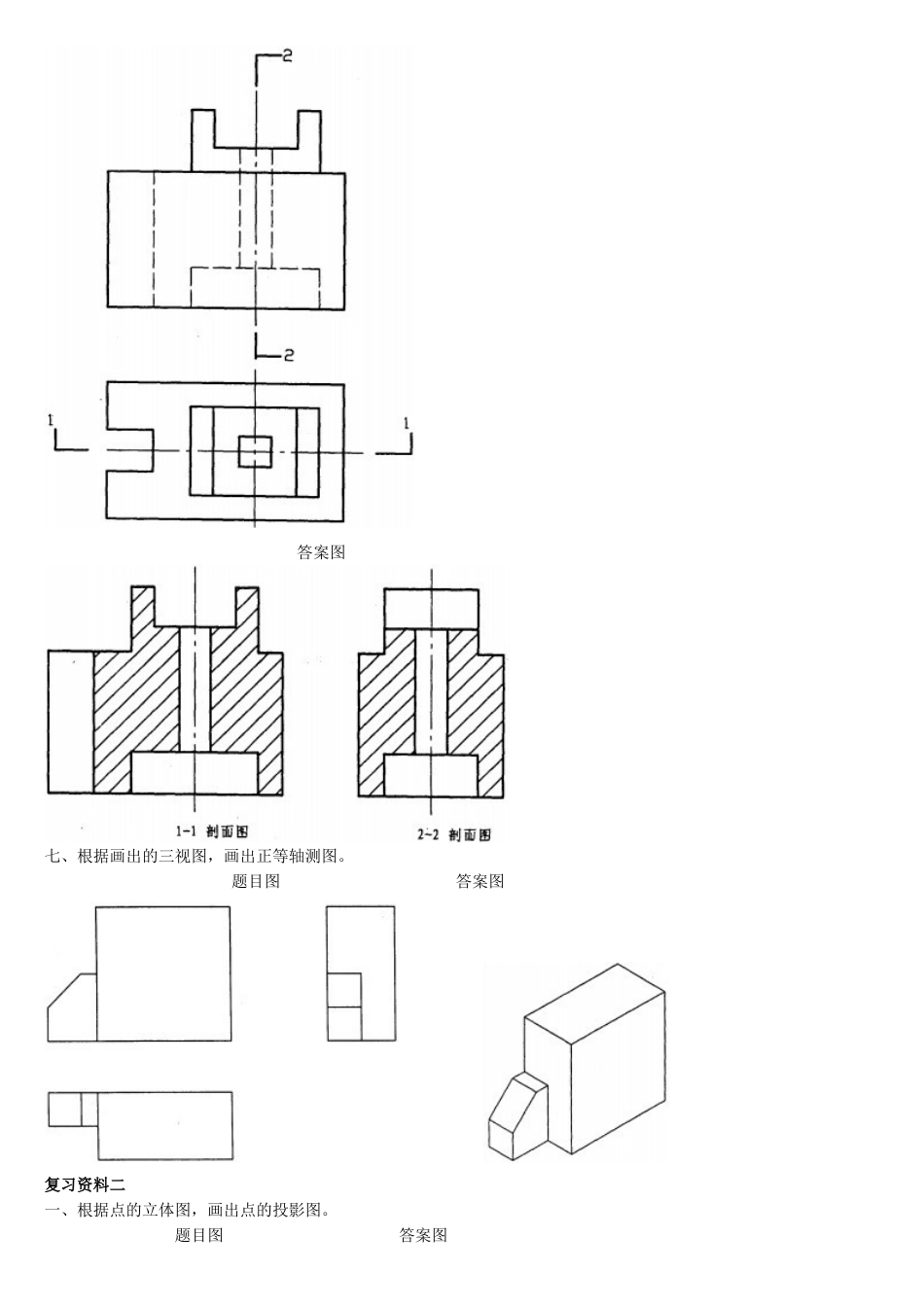

建筑制图基础复习资料复习资料一一、根据点的立体图，画出点的投影图。题目图 答案图 二、在平行直线 AB 与 CD 构成的平面内求画出一水平线的投影，该水平线距 H 面 20 毫米。题目图 答案图 三、根据主视图和左视图，求画出俯视图。题目图答案图四、根据主视图和左视图，求画出俯视图。题目图答案图五、在三视图上标注尺寸（尺寸由图上量，取整数）。六、画出 1—1、2—2 剖面图。题目图 答案图七、根据画出的三视图，画出正等轴测图。题目图 答案图 复习资料二一、根据点的立体图，画出点的投影图。题目图 答案图 二、在三角形 ABC 中，求画出一水平线及一正平线的两面投影。题目图 答案图 三、根据主视图和左视图，求画出俯视图。题目图答案图四、根据主视图和左视图，求画出俯视图。题目图答案图五、在三视图上标注尺寸（尺寸由图上量，取整数）。六、画出 1—1、2—2 剖面图。题目图 答案图 七、根据画出的三视图，画出正等轴测图。题目图 答案图 复习资料三一、已知 A 的三面投影，又知点 B 在点 A 左方 5 毫米，下方 10 毫米，后方 5 毫米，点 C 在点 A 正下方 10 毫米，求作 B、C 两点的三面投影。题目图 答案图 二、求点 A 到直线 BC 的垂直距离。题目图 答案图 三、在三角形 ABC 内作一条距 H 面 20 毫米的水平线，距 V 面 20 毫米的水平线。题目图 答案图 四、求作直线 AB 与平面 CDE 的交点，并鉴别直线 AB 的可见性。题目图 答案图五、求作圆柱被截切切后的水平投影及侧面投影。题目图 答案图 六、根据形体的两面投影，求出第三面投影。题目图 答案图 七、根据给出的三面投影图，画出正等轴测图。题目图 答案图 八、画出 1—1、2—2 的剖面图。题目图 答案图 复习资料四一、已知 A 距 H 面 20 毫米距 V、W 面均为 15 毫米，点 B 在 V 面上距 H 面 20 毫米，距 W 面 10 毫米，求作 A、B 两点的三面投影。题目图 答案图 二、已知点 A 及直线 CD 的投影，求作一直线 AB 与直线 CD 相交，并使交点 K 距 V 面 15 毫米。题目图 答案图 三、在三角形 ABC 内取一点 D，使其距 H 面 20 毫米，距 V 面 20 毫米。题目图 答案图 四、求作直线 AB 与平面 CDE 的交点，并鉴别直线 AB 的可见性。题目图 答案图 五、求作圆锥被截切后后的水平投影及侧面投影。题目图 答案图 六、根据形体的...
