烟气挡板门的检修工艺

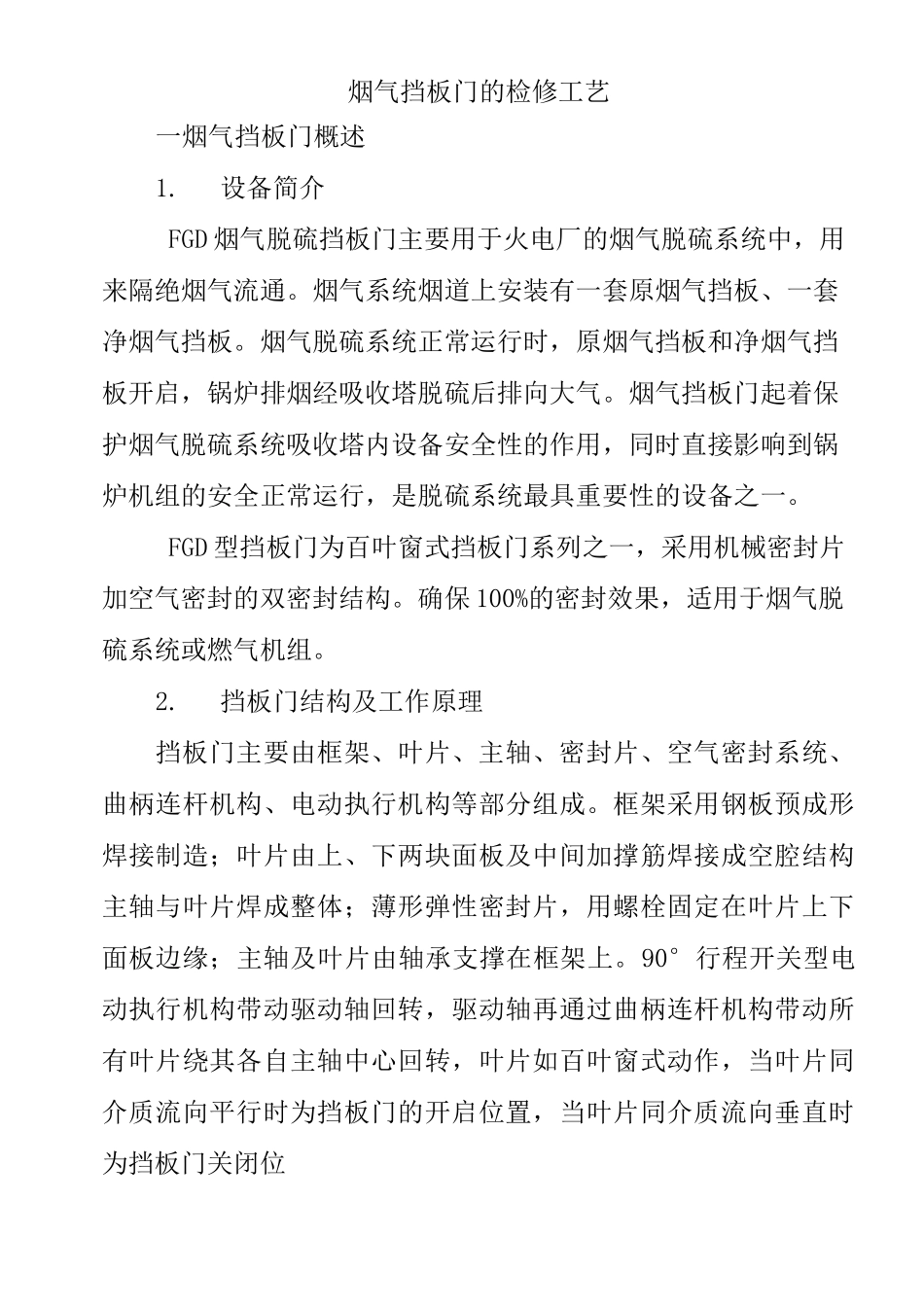

烟气挡板门的检修工艺一烟气挡板门概述1.设备简介FGD 烟气脱硫挡板门主要用于火电厂的烟气脱硫系统中，用来隔绝烟气流通。烟气系统烟道上安装有一套原烟气挡板、一套净烟气挡板。烟气脱硫系统正常运行时，原烟气挡板和净烟气挡板开启，锅炉排烟经吸收塔脱硫后排向大气。烟气挡板门起着保护烟气脱硫系统吸收塔内设备安全性的作用，同时直接影响到锅炉机组的安全正常运行，是脱硫系统最具重要性的设备之一。FGD 型挡板门为百叶窗式挡板门系列之一，采用机械密封片加空气密封的双密封结构。确保 100%的密封效果，适用于烟气脱硫系统或燃气机组。2.挡板门结构及工作原理挡板门主要由框架、叶片、主轴、密封片、空气密封系统、曲柄连杆机构、电动执行机构等部分组成。框架采用钢板预成形焊接制造；叶片由上、下两块面板及中间加撑筋焊接成空腔结构主轴与叶片焊成整体；薄形弹性密封片，用螺栓固定在叶片上下面板边缘；主轴及叶片由轴承支撑在框架上。90°行程开关型电动执行机构带动驱动轴回转，驱动轴再通过曲柄连杆机构带动所有叶片绕其各自主轴中心回转，叶片如百叶窗式动作，当叶片同介质流向平行时为挡板门的开启位置，当叶片同介质流向垂直时为挡板门关闭位置。关闭位置时，挡板门叶片上下两层面板边缘的薄形弹性金属密封片分别与挡板门框架内壁上相应的两道密封边板贴紧，形成机械密封，此时叶片、密封片及密封边板已将整个介质流道截断，并在流道断面上形成一个密封空腔。挡板门上的密封空气阀与电动执行机构机械连锁，当挡板门叶片开启时密封空气阀关闭，当挡板门叶片关闭时密封空气阀开启，此时密封空气从框架上的空气阀进口直接接入并充满整个密封空腔，由于密封空气压力比烟气烟气介质高，烟气介质无法通过由叶片、密封片、密封边板及密封空气组成的密封屏障，确保挡板门的 100%完全密封。二烟气挡板门检修项目及工艺要求1.检修前的准备工作① 设备停运前进行检查、诊断② 准备检修所需的备品、材料，起重工、器具。③ 正确执行工作票程序。2.设备检修前应进行的工作① 检查叶片的保险锁定装置应正常。（包括活节螺栓、锁紧曲柄、定位调节螺栓等）② 挡板门停运维修之前，将挡板门开到锁定位置，然后把活节螺栓放入锁紧曲柄槽孔中，并用螺母紧固。这样可以避免挡板门的转动。③调整定位调节螺栓，保证挡板门能够准确到位。3. 叶片的检修检查叶片表面是否有积垢、腐蚀、裂纹、变形，铲刮清除灰垢。4.密封空气装置的检修① 检查密...
