电气接地装置安装现场施工方法

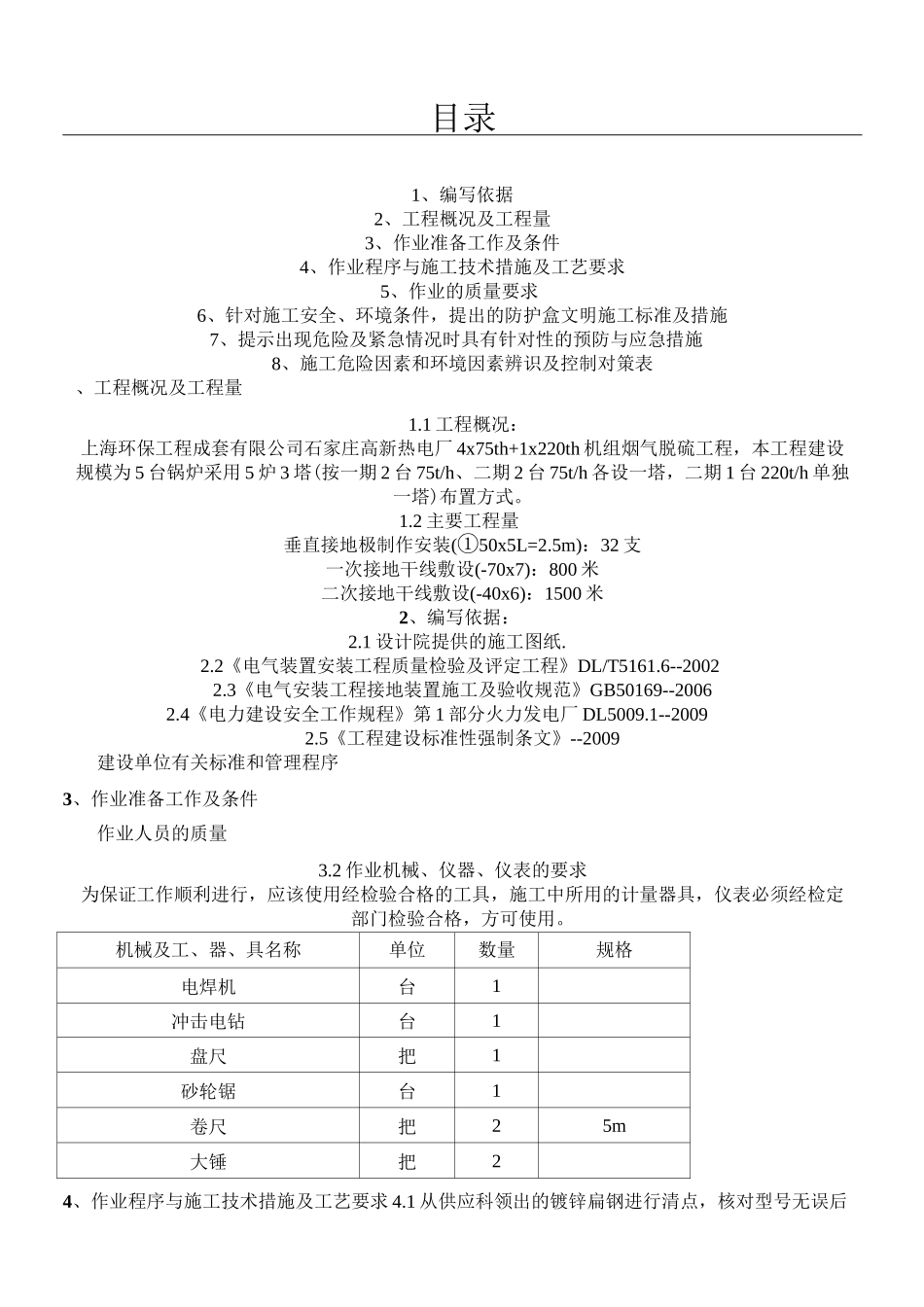

目录1、编写依据2、工程概况及工程量3、作业准备工作及条件4、作业程序与施工技术措施及工艺要求5、作业的质量要求6、针对施工安全、环境条件，提出的防护盒文明施工标准及措施7、提示出现危险及紧急情况时具有针对性的预防与应急措施8、施工危险因素和环境因素辨识及控制对策表、工程概况及工程量1.1 工程概况：上海环保工程成套有限公司石家庄高新热电厂 4x75th+1x220th 机组烟气脱硫工程，本工程建设规模为 5 台锅炉采用 5 炉 3 塔(按一期 2 台 75t/h、二期 2 台 75t/h 各设一塔，二期 1 台 220t/h 单独一塔)布置方式。1.2 主要工程量垂直接地极制作安装(①50x5L=2.5m)：32 支一次接地干线敷设(-70x7)：800 米二次接地干线敷设(-40x6)：1500 米2、编写依据：2.1 设计院提供的施工图纸.2.2《电气装置安装工程质量检验及评定工程》DL/T5161.6--20022.3《电气安装工程接地装置施工及验收规范》GB50169--20062.4《电力建设安全工作规程》第 1 部分火力发电厂 DL5009.1--20092.5《工程建设标准性强制条文》--2009建设单位有关标准和管理程序3、作业准备工作及条件作业人员的质量3.2 作业机械、仪器、仪表的要求为保证工作顺利进行，应该使用经检验合格的工具，施工中所用的计量器具，仪表必须经检定部门检验合格，方可使用。机械及工、器、具名称单位数量规格电焊机台1冲击电钻台1盘尺把1砂轮锯台1卷尺把25m大锤把24、作业程序与施工技术措施及工艺要求 4.1 从供应科领出的镀锌扁钢进行清点，核对型号无误后进行验收。合理选择扁钢的存放地点，以免扭曲变形。4.2 室外接地线、接地极的安装。屮 50x5 的热镀锌瓦斯管制作，长度为 2.5 米，并割一便于打入的斜口，将接地极垂直打入挖好的接地沟道内，顶部埋设深度为 0.8 米。接地极的位置按设计图纸布置，集中接地极间最小距离不小于5 米。70X7 镀锌扁钢。焊接时，扁钢搭接长度不小于 120mm。埋设深度为 0.8 米，距厂房基础的水平距离不小于 1.5 米。所有焊口涂防腐漆处理，并在引入线位置涂刷接地标志。4.3 室内接地装置的安装。4.3.1 在土建砌墙施工前，将室外接地干线穿入屮 80 钢管引入室内，预埋零米下方，至少有 2 个引入点。室内接地线采用 X 的镀锌扁钢。屋内接地干线地面暗敷，每根框架柱子引上接地端子，各配电间室内引上接地带，根据室内大小设置处，所有引上接地带设计专用母线接地柱。接地线穿墙或穿楼板的地方用屮的瓦斯管保护。按...
