通风空调调试方案

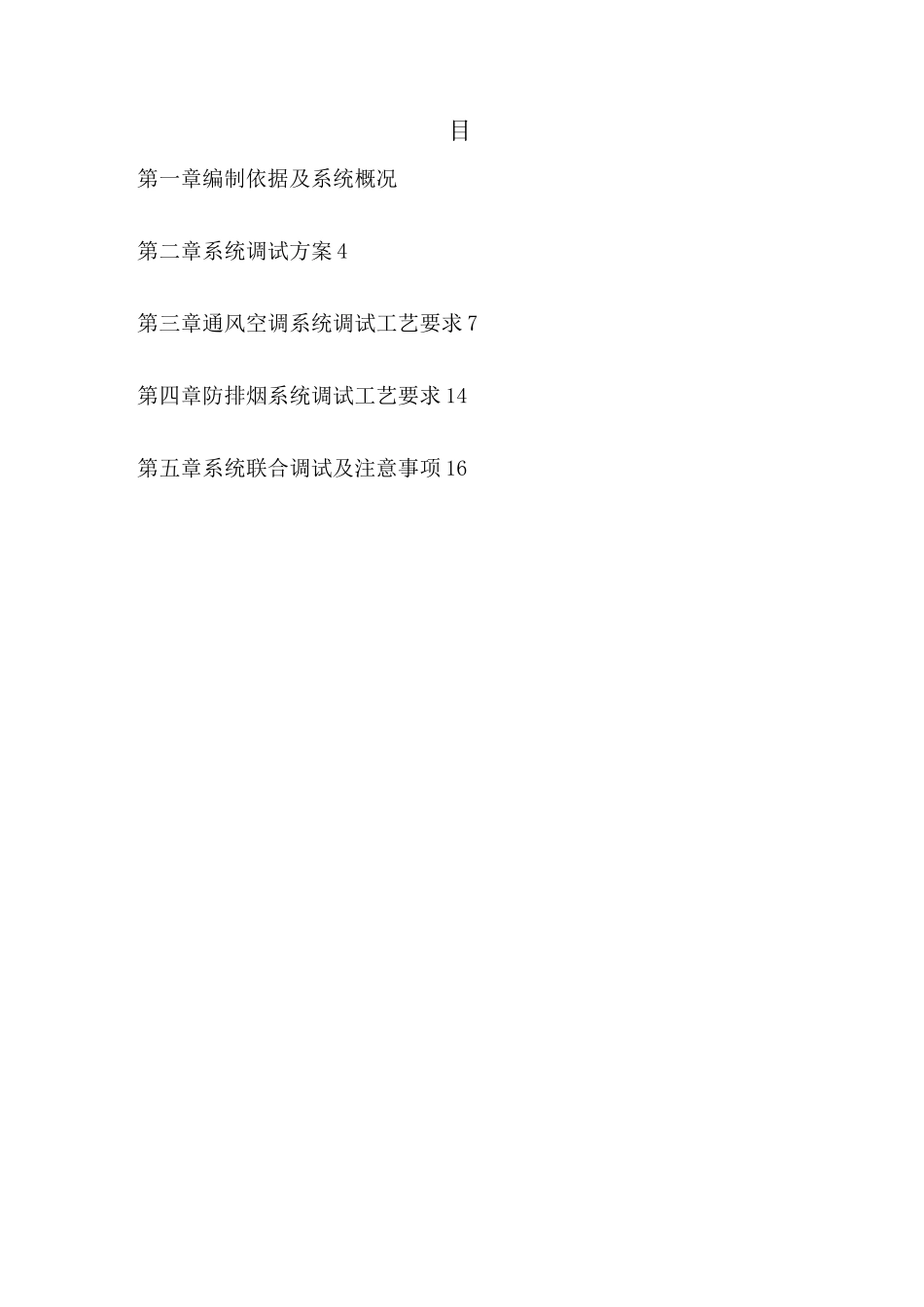

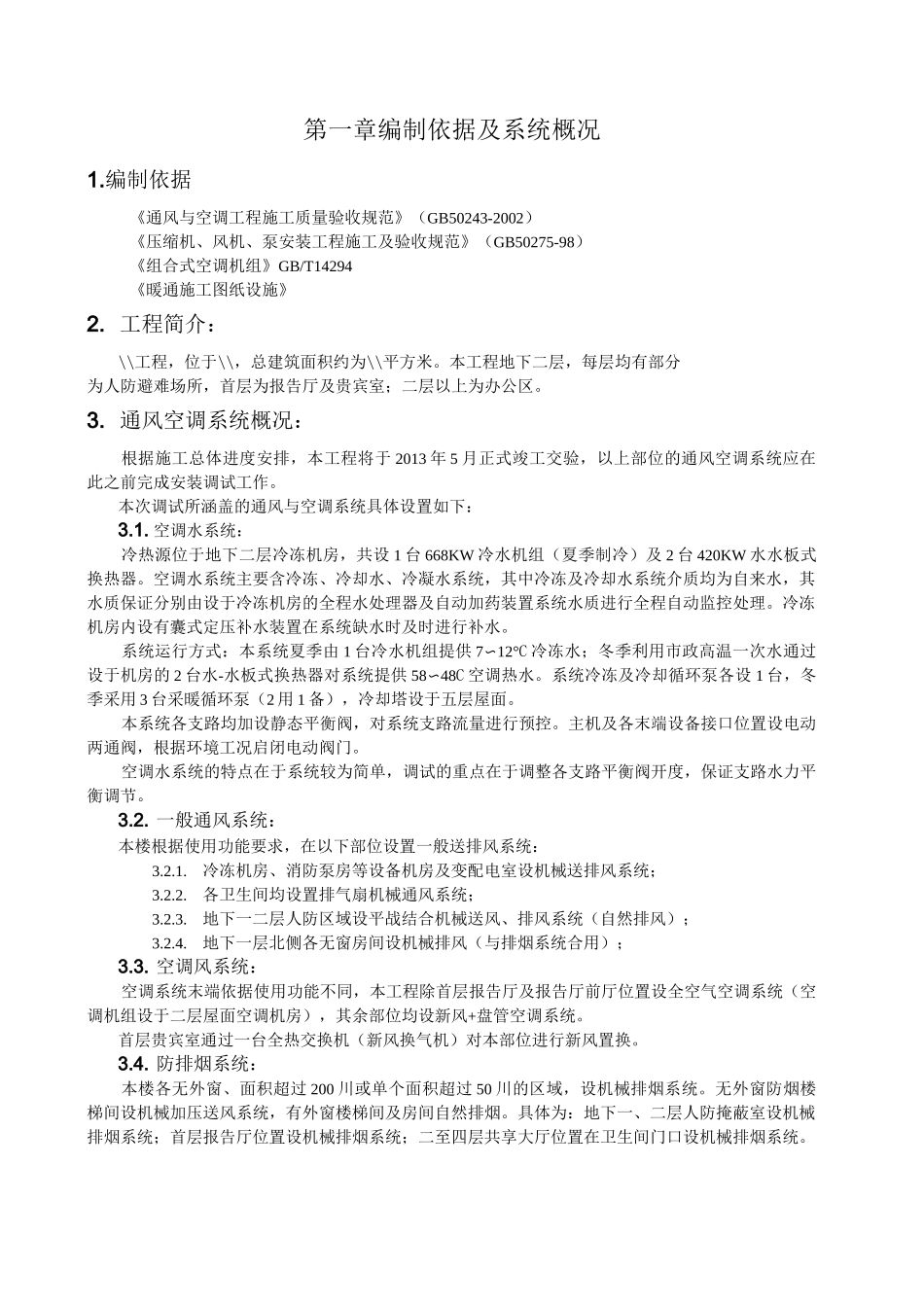

通风空调系统调试方案 编制人：审核人：审批人：编制日期：编制单位：目第一章编制依据及系统概况第二章系统调试方案 4第三章通风空调系统调试工艺要求 7第四章防排烟系统调试工艺要求 14第五章系统联合调试及注意事项 16第一章编制依据及系统概况1.编制依据《通风与空调工程施工质量验收规范》（GB50243-2002）《压缩机、风机、泵安装工程施工及验收规范》（GB50275-98）《组合式空调机组》GB/T14294《暖通施工图纸设施》2. 工程简介：\\工程，位于\\，总建筑面积约为\\平方米。本工程地下二层，每层均有部分为人防避难场所，首层为报告厅及贵宾室；二层以上为办公区。3. 通风空调系统概况：根据施工总体进度安排，本工程将于 2013 年 5 月正式竣工交验，以上部位的通风空调系统应在此之前完成安装调试工作。本次调试所涵盖的通风与空调系统具体设置如下：3.1. 空调水系统：冷热源位于地下二层冷冻机房，共设 1 台 668KW 冷水机组（夏季制冷）及 2 台 420KW 水水板式换热器。空调水系统主要含冷冻、冷却水、冷凝水系统，其中冷冻及冷却水系统介质均为自来水，其水质保证分别由设于冷冻机房的全程水处理器及自动加药装置系统水质进行全程自动监控处理。冷冻机房内设有囊式定压补水装置在系统缺水时及时进行补水。系统运行方式：本系统夏季由 1 台冷水机组提供 7〜12°C 冷冻水；冬季利用市政高温一次水通过设于机房的 2 台水-水板式换热器对系统提供 58〜48C 空调热水。系统冷冻及冷却循环泵各设 1 台，冬季采用 3 台采暖循环泵（2 用 1 备），冷却塔设于五层屋面。本系统各支路均加设静态平衡阀，对系统支路流量进行预控。主机及各末端设备接口位置设电动两通阀，根据环境工况启闭电动阀门。空调水系统的特点在于系统较为简单，调试的重点在于调整各支路平衡阀开度，保证支路水力平衡调节。3.2. 一般通风系统：本楼根据使用功能要求，在以下部位设置一般送排风系统：3.2.1.冷冻机房、消防泵房等设备机房及变配电室设机械送排风系统；3.2.2.各卫生间均设置排气扇机械通风系统；3.2.3.地下一二层人防区域设平战结合机械送风、排风系统（自然排风）；3.2.4.地下一层北侧各无窗房间设机械排风（与排烟系统合用）；3.3. 空调风系统：空调系统末端依据使用功能不同，本工程除首层报告厅及报告厅前厅位置设全空气空调系统（空调机组设于二层屋面空调机房），其余部位均设新风+盘管空调系统。首层贵宾室通过一台全热...
