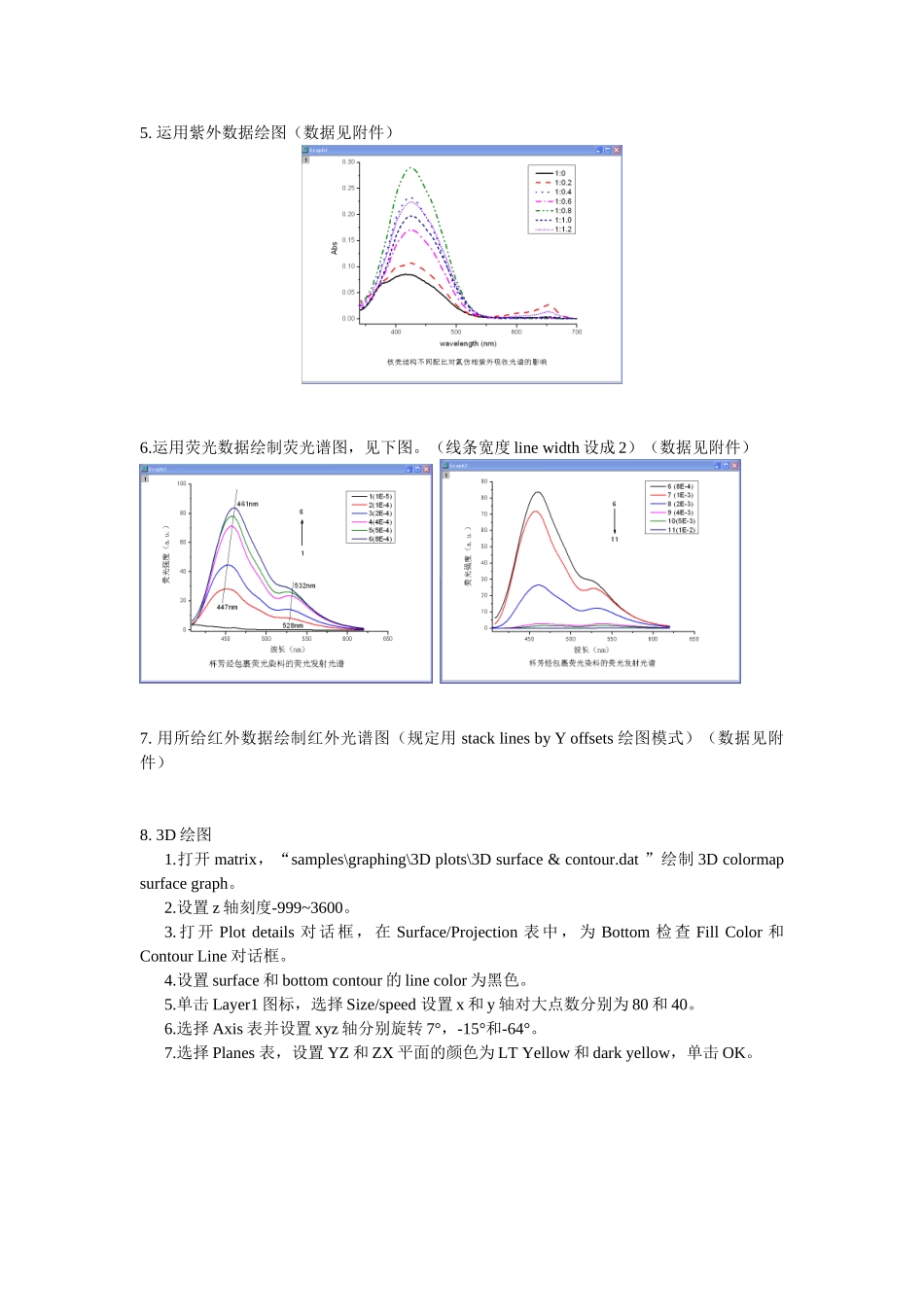

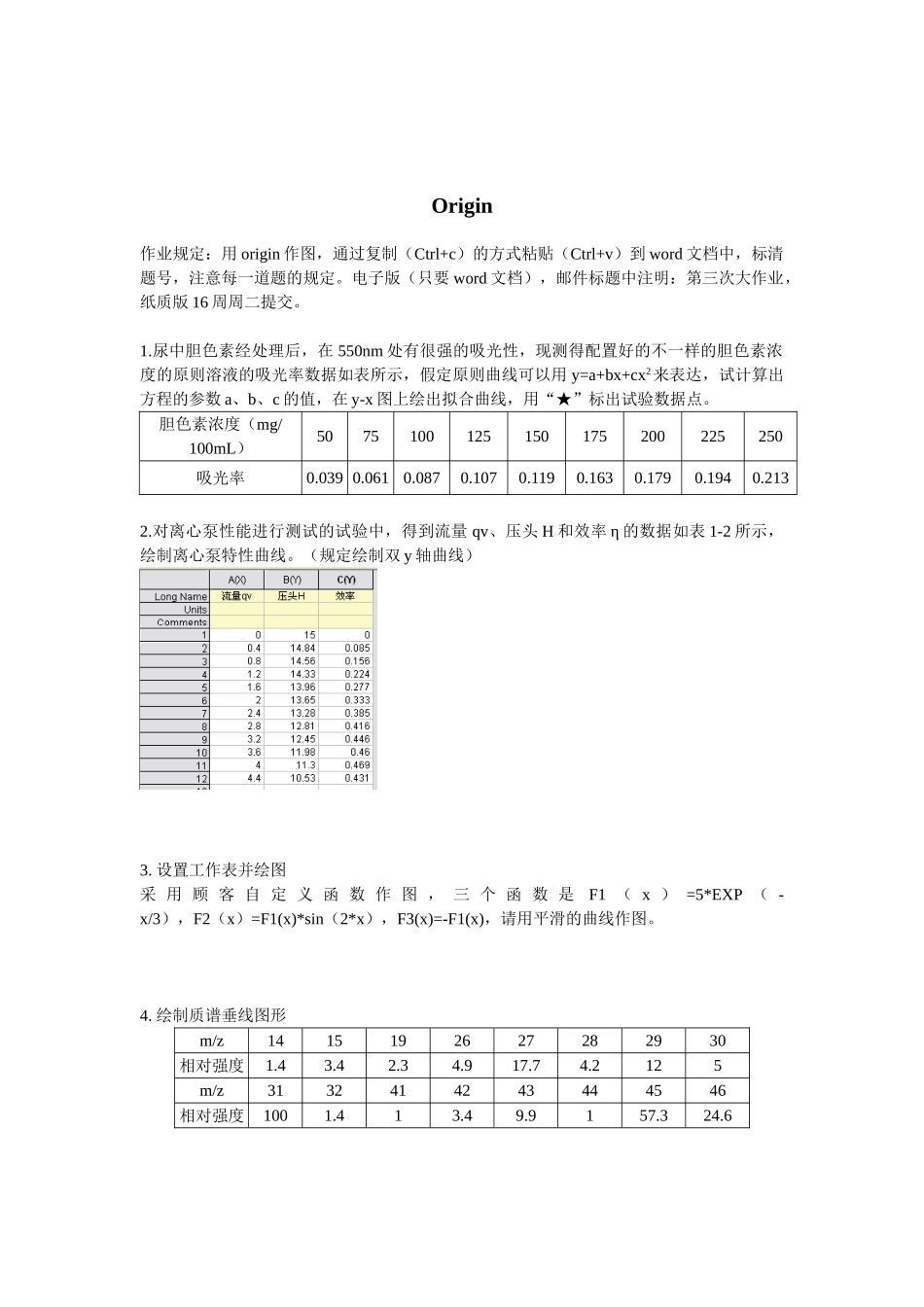

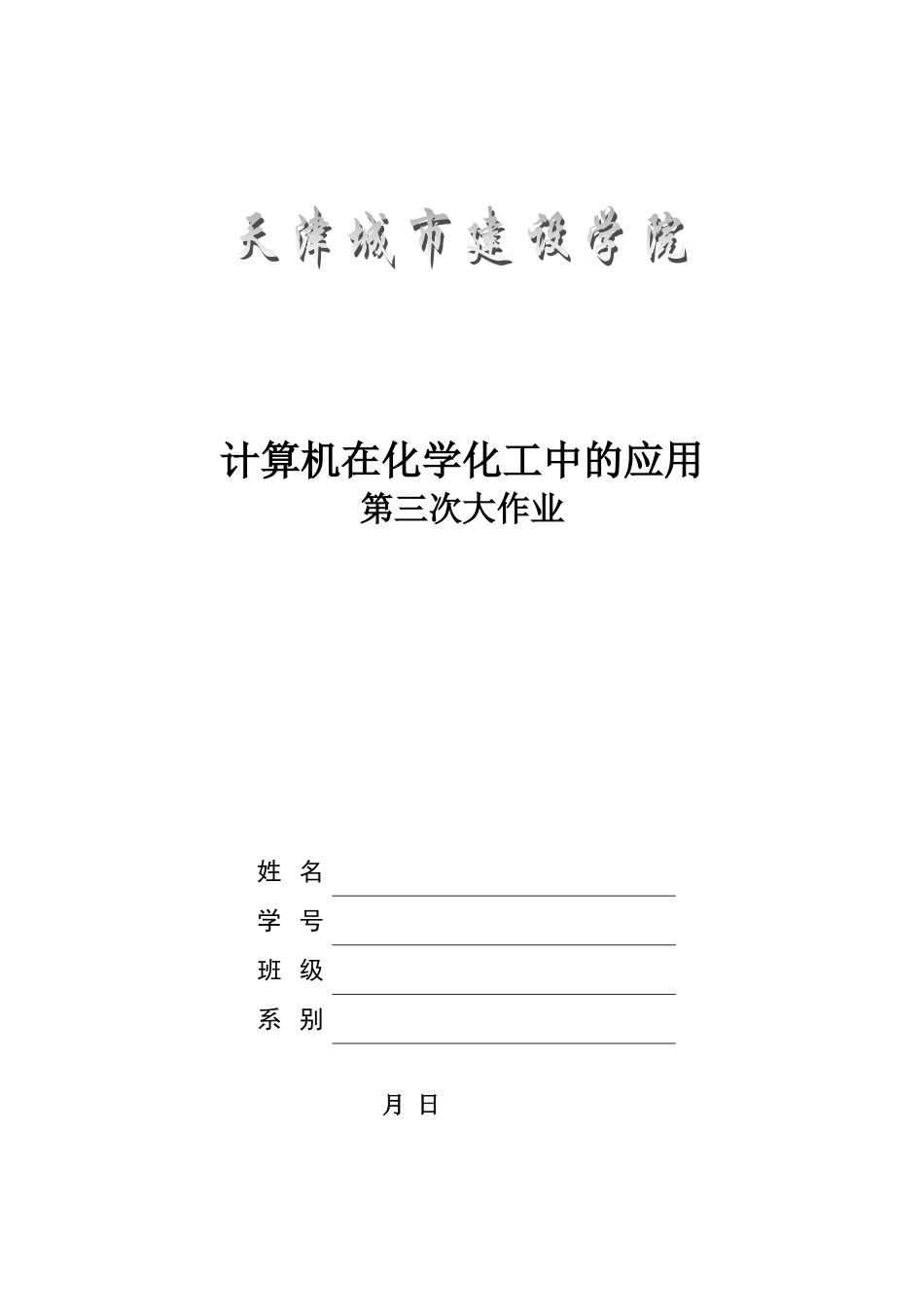

计算机在化学化工中的应用第三次大作业姓 名学 号班 级系 别 月 日Origin作业规定：用 origin 作图，通过复制（Ctrl+c）的方式粘贴（Ctrl+v）到 word 文档中，标清题号，注意每一道题的规定。电子版（只要 word 文档），邮件标题中注明：第三次大作业，纸质版 16 周周二提交。1.尿中胆色素经处理后，在 550nm 处有很强的吸光性，现测得配置好的不一样的胆色素浓度的原则溶液的吸光率数据如表所示，假定原则曲线可以用 y=a+bx+cx2来表达，试计算出方程的参数 a、b、c 的值，在 y-x 图上绘出拟合曲线，用“★”标出试验数据点。胆色素浓度（mg/100mL）5075100125150175200225250吸光率0.039 0.0610.0870.1070.1190.1630.1790.1940.2132.对离心泵性能进行测试的试验中，得到流量 qv、压头 H 和效率 η 的数据如表 1-2 所示，绘制离心泵特性曲线。（规定绘制双 y 轴曲线）3. 设置工作表并绘图采 用 顾 客 自 定 义 函 数 作 图 ， 三 个 函 数 是F1 （ x ） =5*EXP （ -x/3），F2（x）=F1(x)*sin（2*x），F3(x)=-F1(x)，请用平滑的曲线作图。4. 绘制质谱垂线图形m/z1415192627282930相对强度1.43.42.34.917.74.2125m/z3132414243444546相对强度1001.413.49.9157.324.65. 运用紫外数据绘图（数据见附件）6.运用荧光数据绘制荧光谱图，见下图。（线条宽度 line width 设成 2）（数据见附件） 7. 用所给红外数据绘制红外光谱图（规定用 stack lines by Y offsets 绘图模式）（数据见附件）8. 3D 绘图1.打开 matrix，“samples\graphing\3D plots\3D surface & contour.dat ”绘制 3D colormap surface graph。 2.设置 z 轴刻度-999~3600。 3.打开 Plot details 对话框，在 Surface/Projection 表中，为 Bottom 检查 Fill Color 和Contour Line 对话框。4.设置 surface 和 bottom contour 的 line color 为黑色。 5.单击 Layer1 图标，选择 Size/speed 设置 x 和 y 轴对大点数分别为 80 和 40。 6.选择 Axis 表并设置 xyz 轴分别旋转 7°，-15°和-64°。 7.选择 Planes 表，设置 YZ 和 ZX 平面的颜色为 LT Yellow 和 dark yellow，单击 OK。
