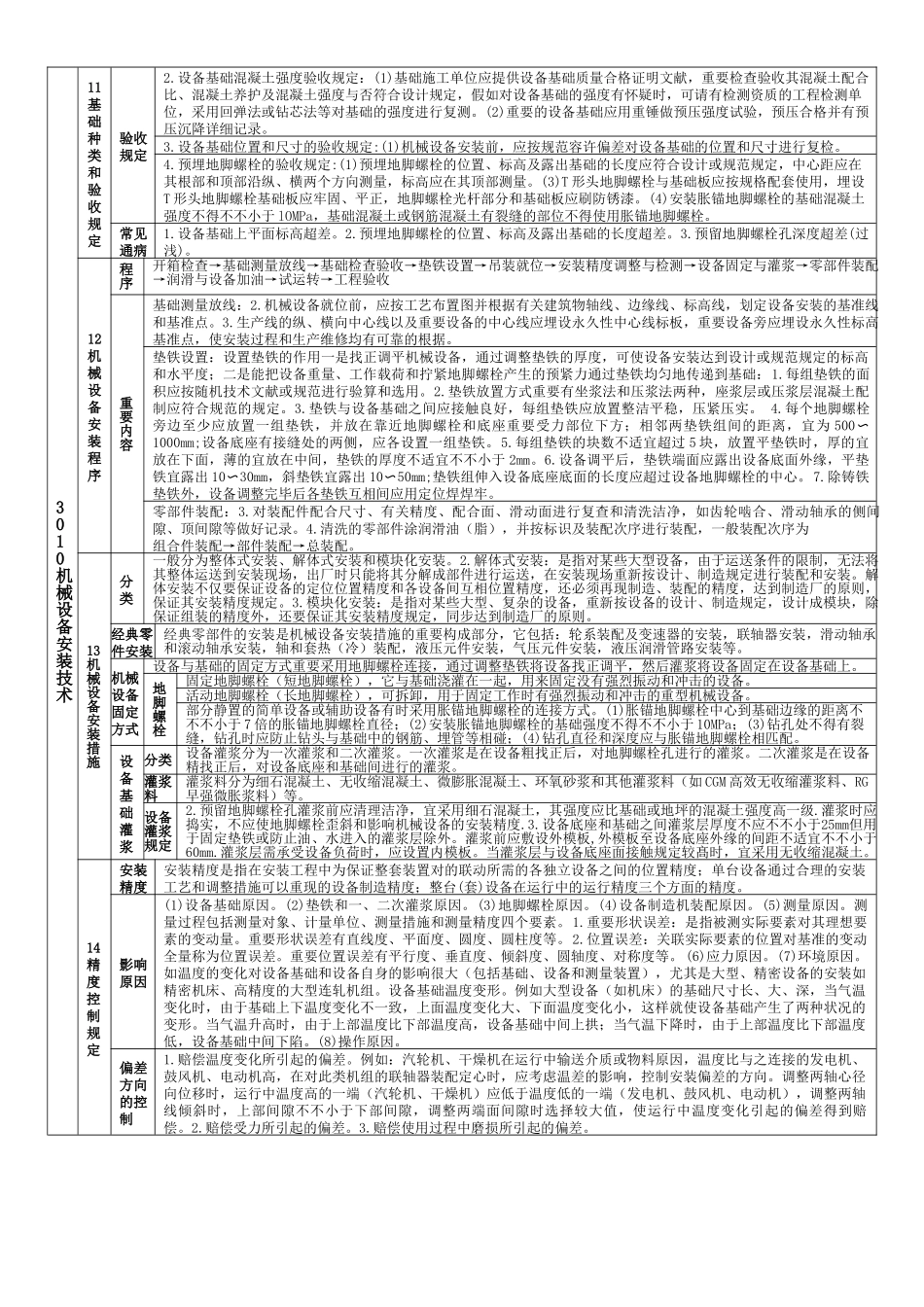

3010机械设备安装技术11基础种类和验收规定验收规定2.设备基础混凝土强度验收规定：(1)基础施工单位应提供设备基础质量合格证明文献，重要检查验收其混凝土配合比、混凝土养护及混凝土强度与否符合设计规定，假如对设备基础的强度有怀疑时，可请有检测资质的工程检测单位，采用回弹法或钻芯法等对基础的强度进行复测。(2)重要的设备基础应用重锤做预压强度试验，预压合格并有预压沉降详细记录。3.设备基础位置和尺寸的验收规定:(1)机械设备安装前，应按规范容许偏差对设备基础的位置和尺寸进行复检。4.预埋地脚螺栓的验收规定:(1)预埋地脚螺栓的位置、标高及露出基础的长度应符合设计或规范规定，中心距应在其根部和顶部沿纵、横两个方向测量，标高应在其顶部测量。(3)T 形头地脚螺栓与基础板应按规格配套使用，埋设T 形头地脚螺栓基础板应牢固、平正，地脚螺栓光杆部分和基础板应刷防锈漆。(4)安装胀锚地脚螺栓的基础混凝土强度不得不不小于 lOMPa，基础混凝土或钢筋混凝土有裂缝的部位不得使用胀锚地脚螺栓。常见通病1.设备基础上平面标高超差。2.预埋地脚螺栓的位置、标高及露出基础的长度超差。3.预留地脚螺栓孔深度超差(过浅)。12机械设备安装程序程序开箱检查→基础测量放线→基础检查验收→垫铁设置→吊装就位→安装精度调整与检测→设备固定与灌浆→零部件装配→润滑与设备加油→试运转→工程验收重要内容基础测量放线：2.机械设备就位前，应按工艺布置图并根据有关建筑物轴线、边缘线、标高线，划定设备安装的基准线和基准点。3.生产线的纵、横向中心线以及重要设备的中心线应埋设永久性中心线标板，重要设备旁应埋设永久性标高基准点，使安装过程和生产维修均有可靠的根据。垫铁设置：设置垫铁的作用一是找正调平机械设备，通过调整垫铁的厚度，可使设备安装达到设计或规范规定的标高和水平度；二是能把设备重量、工作载荷和拧紧地脚螺栓产生的预紧力通过垫铁均匀地传递到基础：1.每组垫铁的面积应按随机技术文献或规范进行验算和选用。2.垫铁放置方式重要有坐浆法和压浆法两种，座浆层或压浆层混凝土配制应符合规范的规定。3.垫铁与设备基础之间应接触良好，每组垫铁应放置整洁平稳，压紧压实。 4.每个地脚螺栓旁边至少应放置一组垫铁，并放在靠近地脚螺栓和底座重要受力部位下方；相邻两垫铁组间的距离，宜为 500〜1000mm;设备底座有接缝处的两侧，应各设置一组垫铁。5.每组垫铁的块数不适宜超过 5 块，放置平垫铁时，厚的宜放...
