路灯工程方案

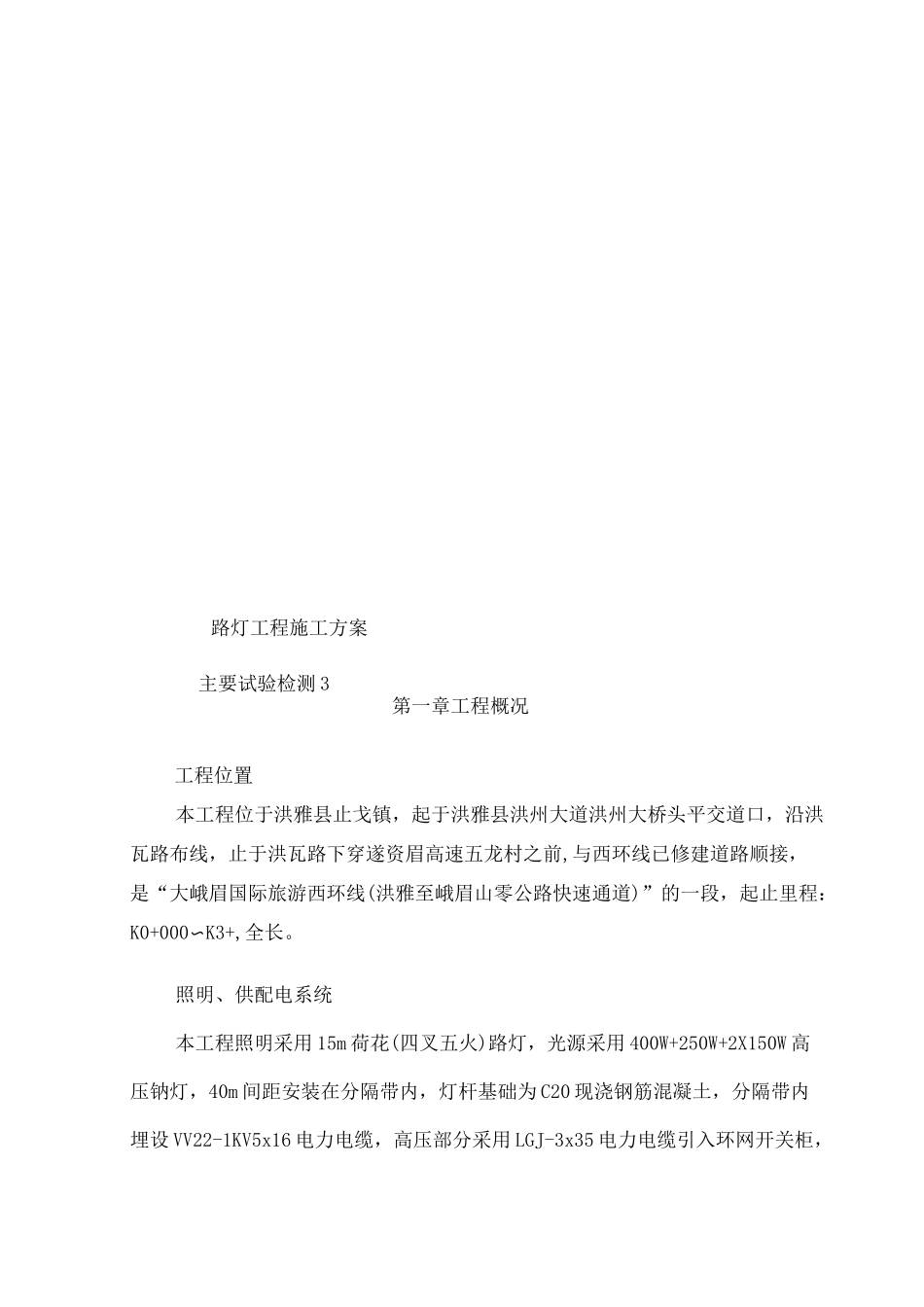

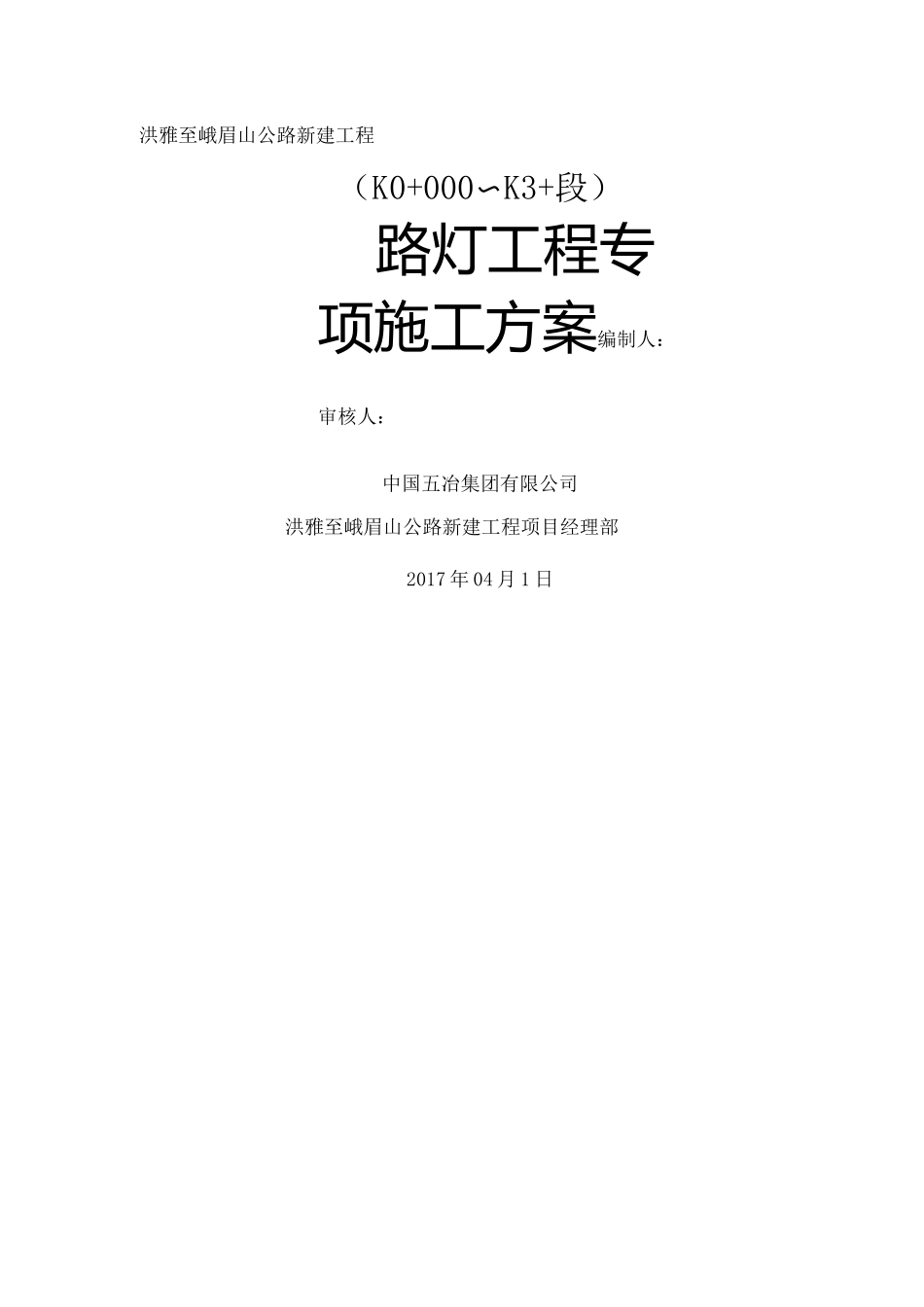

洪雅至峨眉山公路新建工程（K0+000〜K3+段）路灯工程专项施工方案编制人：审核人：中国五冶集团有限公司洪雅至峨眉山公路新建工程项目经理部2017 年 04 月 1 日路灯工程施工方案主要试验检测 3第一章工程概况工程位置本工程位于洪雅县止戈镇，起于洪雅县洪州大道洪州大桥头平交道口，沿洪瓦路布线，止于洪瓦路下穿遂资眉高速五龙村之前,与西环线已修建道路顺接，是“大峨眉国际旅游西环线(洪雅至峨眉山零公路快速通道)”的一段，起止里程：K0+000〜K3+,全长。照明、供配电系统本工程照明采用 15m 荷花(四叉五火)路灯，光源采用 400W+250W+2X150W 高压钠灯，40m 间距安装在分隔带内，灯杆基础为 C20 现浇钢筋混凝土，分隔带内埋设 VV22-1KV5x16 电力电缆，高压部分采用 LGJ-3x35 电力电缆引入环网开关柜，在桩号 K0+850、K2+600 安设两座箱式变电站。路灯安装断面图第二章编制依据在充分了解现场实际情况基础上，并结合现行有关法规、标准及设计文件要求的情况下编制本方案，具体编制依据有：1. 与本建设工程有关的国家及行业现行的法律、法规及管理文件；2. 市政工程现行的有关国家及行业施工技术规范及验收标准，如：(1)《工程测量规范》(GB50026-2007)；(2)《城镇道路工程施工与质量验收规范》(CJJ1-2008)；(3)《建筑照明设计标准》(GB50034-2013)；(4)《公路照明技术条件》(GB/T24969-2010)；(5)《照明设施经济运行》(GB/T29455-2012)；(6)《照明测量方法》(GB/T5700-2008)；(7)热喷涂金属件表面预处理通则》(GB/T11373)；(8)《城市道路照明工程施工及验收规程(附条文说明)》CJJ89-2012；(9)《建筑电气照明装置施工与验收规范》GB50617-2010(10)《城市居住区供配电设施建设规范(附条文说明)》DL/T5700-2014。3. 《洪雅至峨眉山零公里快速通道一阶段施工图设计文件及补充文件》；4. 经审批的实施性施工组织设计；5. 中国五冶集团公司企业标准，及现有的技术及管理水平、机械设备、类似的施工经历。第三章施工部暑施工总体安排就本路灯工程施工现场共分四个区域，桩号 K0+000~K1+800 道路中线南侧为一区、道路中线以北为二区，桩号 K1+800~K3+道路中线南侧为三区、道路中线以北为四区，依照一三二四区的施工顺序进行施工总体安排。30cm 厚水泥稳定碎石底基层施工完成后，开始挖槽安设道路横穿管道① 114 镀锌钢管，分隔带路缘石安设完成后，开始施工灯杆钢筋混凝土基础，然后在分隔带内挖土槽安设 VV22-1KV5x16 ...
