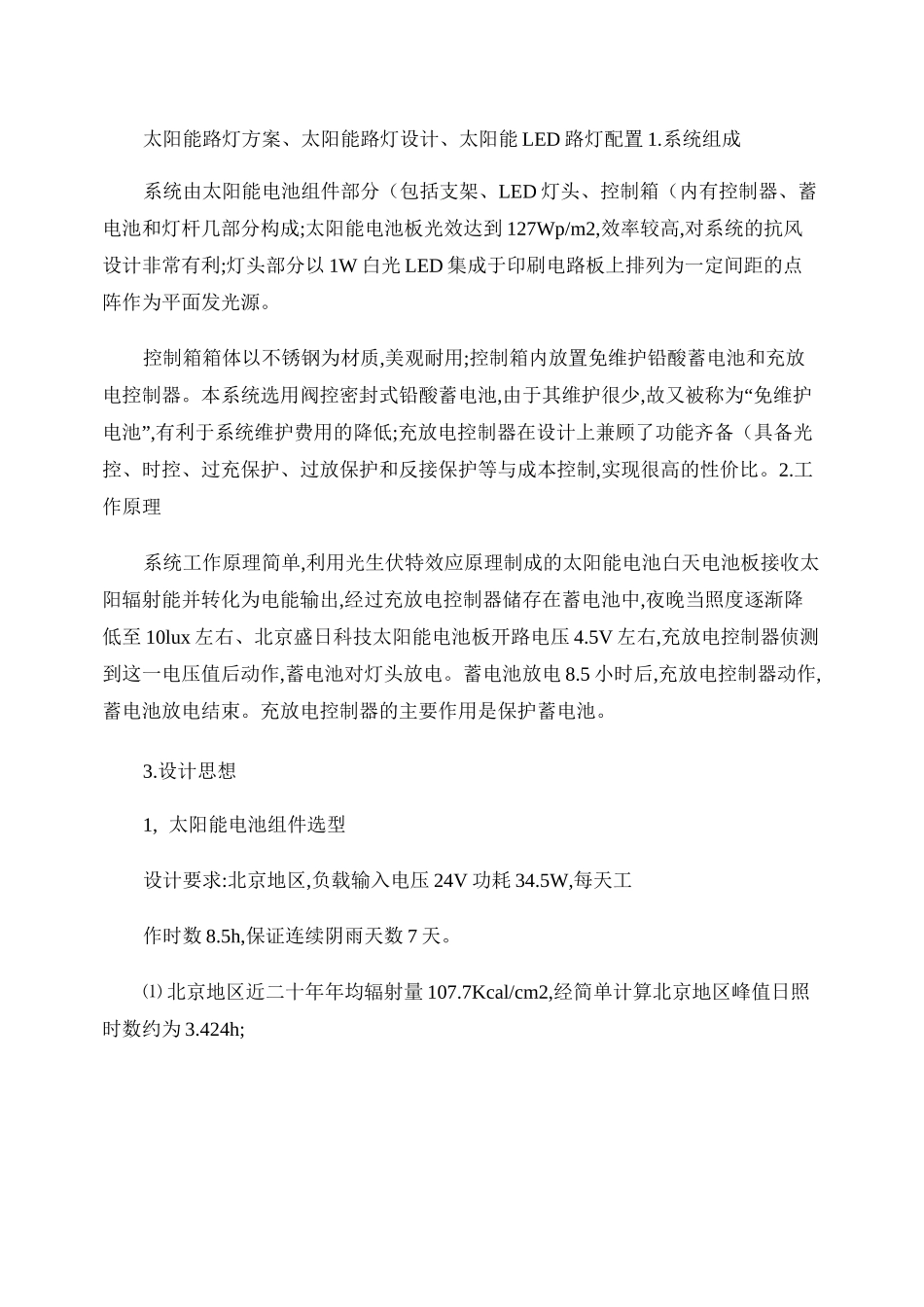

太阳能路灯方案、太阳能路灯设计、太阳能 LED 路灯配置 1.系统组成系统由太阳能电池组件部分（包括支架、LED 灯头、控制箱（内有控制器、蓄电池和灯杆几部分构成;太阳能电池板光效达到 127Wp/m2,效率较高,对系统的抗风设计非常有利;灯头部分以 1W 白光 LED 集成于印刷电路板上排列为一定间距的点阵作为平面发光源。控制箱箱体以不锈钢为材质,美观耐用;控制箱内放置免维护铅酸蓄电池和充放电控制器。本系统选用阀控密封式铅酸蓄电池,由于其维护很少,故又被称为“免维护电池”,有利于系统维护费用的降低;充放电控制器在设计上兼顾了功能齐备（具备光控、时控、过充保护、过放保护和反接保护等与成本控制,实现很高的性价比。2.工作原理系统工作原理简单,利用光生伏特效应原理制成的太阳能电池白天电池板接收太阳辐射能并转化为电能输出,经过充放电控制器储存在蓄电池中,夜晚当照度逐渐降低至 10lux 左右、北京盛日科技太阳能电池板开路电压 4.5V 左右,充放电控制器侦测到这一电压值后动作,蓄电池对灯头放电。蓄电池放电 8.5 小时后,充放电控制器动作,蓄电池放电结束。充放电控制器的主要作用是保护蓄电池。3.设计思想1, 太阳能电池组件选型设计要求:北京地区,负载输入电压 24V 功耗 34.5W,每天工作时数 8.5h,保证连续阴雨天数 7 天。⑴ 北京地区近二十年年均辐射量 107.7Kcal/cm2,经简单计算北京地区峰值日照时数约为 3.424h;⑵ 负载日耗电量==12.2AH⑶ 所需太阳能组件的总充电电流=1.05x12.2x^（3.424x0.85=5.9A在这里,两个连续阴雨天数之间的设计最短天数为 20 天,1.05 为太阳能电池组件系统综合损失系数,0.85 为蓄电池充电效率。⑷太阳能组件的最少总功率数=17.2x5.9=102W选用峰值输出功率 110Wp、单块 55Wp 的标准电池组件,应该可以保证路灯系统在一年大多数情况下的正常运行。4.蓄电池选型太阳能供电系统中,蓄电池的性能好坏直接影响系统的综合成本及运行好坏和使用寿命,本方案中选用我公司与中国科学院金属研究所联合研制的最新成果储能型胶体蓄电池,与普通的铅酸电池相比,它在设计上和制造工艺上有以下突出特点:使用寿命超长,正常情况下使用寿命为五到十年。采用适合的正负极合金配方及活性物质配比,使电池更加适合储能电池循环充、放电的使用特点。胶体电解液的设计,有效的抑制活性物质的脱锈和极板的盐化现象,从而延缓了电池在使用过程中的性能衰降。大大改善了电池的深充放循环寿命。选用笫四代照明产品...
