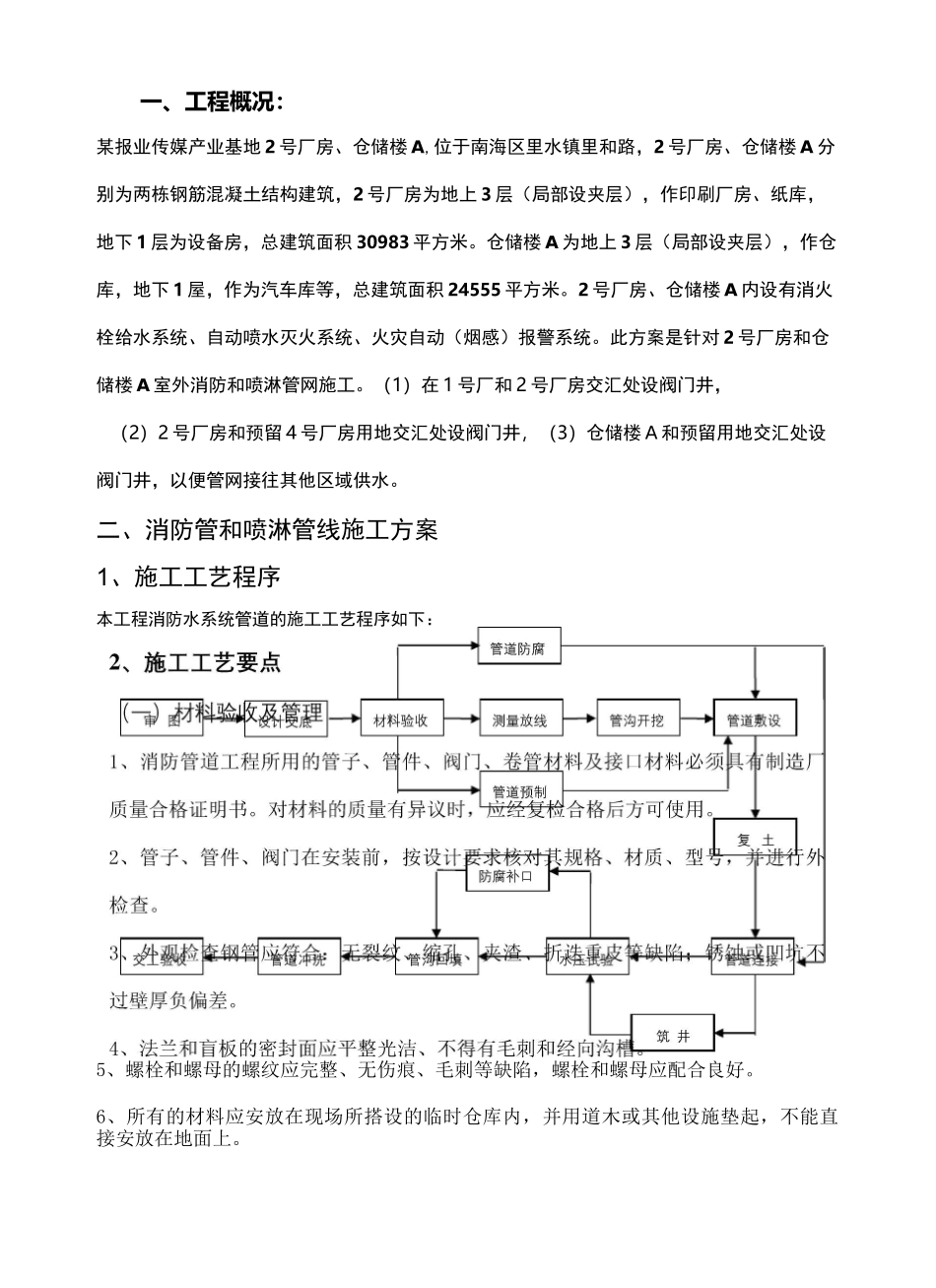

室外消防和喷淋管网施工技术方案一、工程概况：某报业传媒产业基地 2 号厂房、仓储楼 A,位于南海区里水镇里和路，2 号厂房、仓储楼 A 分别为两栋钢筋混凝土结构建筑，2 号厂房为地上 3 层（局部设夹层），作印刷厂房、纸库，地下 1 层为设备房，总建筑面积 30983 平方米。仓储楼 A 为地上 3 层（局部设夹层），作仓库，地下 1 屋，作为汽车库等，总建筑面积 24555 平方米。2 号厂房、仓储楼 A 内设有消火栓给水系统、自动喷水灭火系统、火灾自动（烟感）报警系统。此方案是针对 2 号厂房和仓储楼 A 室外消防和喷淋管网施工。（1）在 1 号厂和 2 号厂房交汇处设阀门井，（2）2 号厂房和预留 4 号厂房用地交汇处设阀门井，（3）仓储楼 A 和预留用地交汇处设阀门井，以便管网接往其他区域供水。二、消防管和喷淋管线施工方案1、施工工艺程序本工程消防水系统管道的施工工艺程序如下：5、螺栓和螺母的螺纹应完整、无伤痕、毛刺等缺陷，螺栓和螺母应配合良好。6、所有的材料应安放在现场所搭设的临时仓库内，并用道木或其他设施垫起，不能直接安放在地面上。3、施工准备① 消防管道施工前由设计单位进行交底，当发现施工图有误时及时向设计单位提出设计变更的要求。② 施工前，我司应向施工班组进行现场交底。设计部门应提供详细的地下情况。施工前应汇同相关单位到现场确认。③ 对已建管道、构筑物等与工程衔接的平面位置和高程，开工前应进行校测。4、土方工程（1）放线与测量① 室外消防管道工程的放线，应按设计要求和已有的控制点进行。② 室外消防管道工程的线路测量，应遵守下列规定：③ 固定水准点的精确度不应低于四等。④ 沿管道线路设置临时水准点，并用水准导线与固定水准点连接。⑤ 测定管道线路的中心线和折点的坐标和标高。⑥ 管道线路同原有地下管线、电缆及其他构筑物交叉处的地面上设置临时标志。⑦ 定线测量作好记录，并标明所有水准点和连接线。（2）管沟开挖① 管沟开挖前应征得有关单位的同意，当地下电缆、管道等情况不明时，采取有效的安全措施。② 管沟开挖的深度为新马路完成面 1.2 米深（原旧马路面下一 2 米深），管沟宽度为 1.5 米。③ 管沟开挖时要防止地面水流入管沟。④ 当地下水位较高或雨季开挖管沟时，用排水泵抽干，沟内不应长时间积水。⑤开挖管沟时，遇流沙、雨季施工，可采用加大边坡或设支撑等措施。⑥开挖管沟的边坡坡度的沟底宽度应符合相关规范规...
