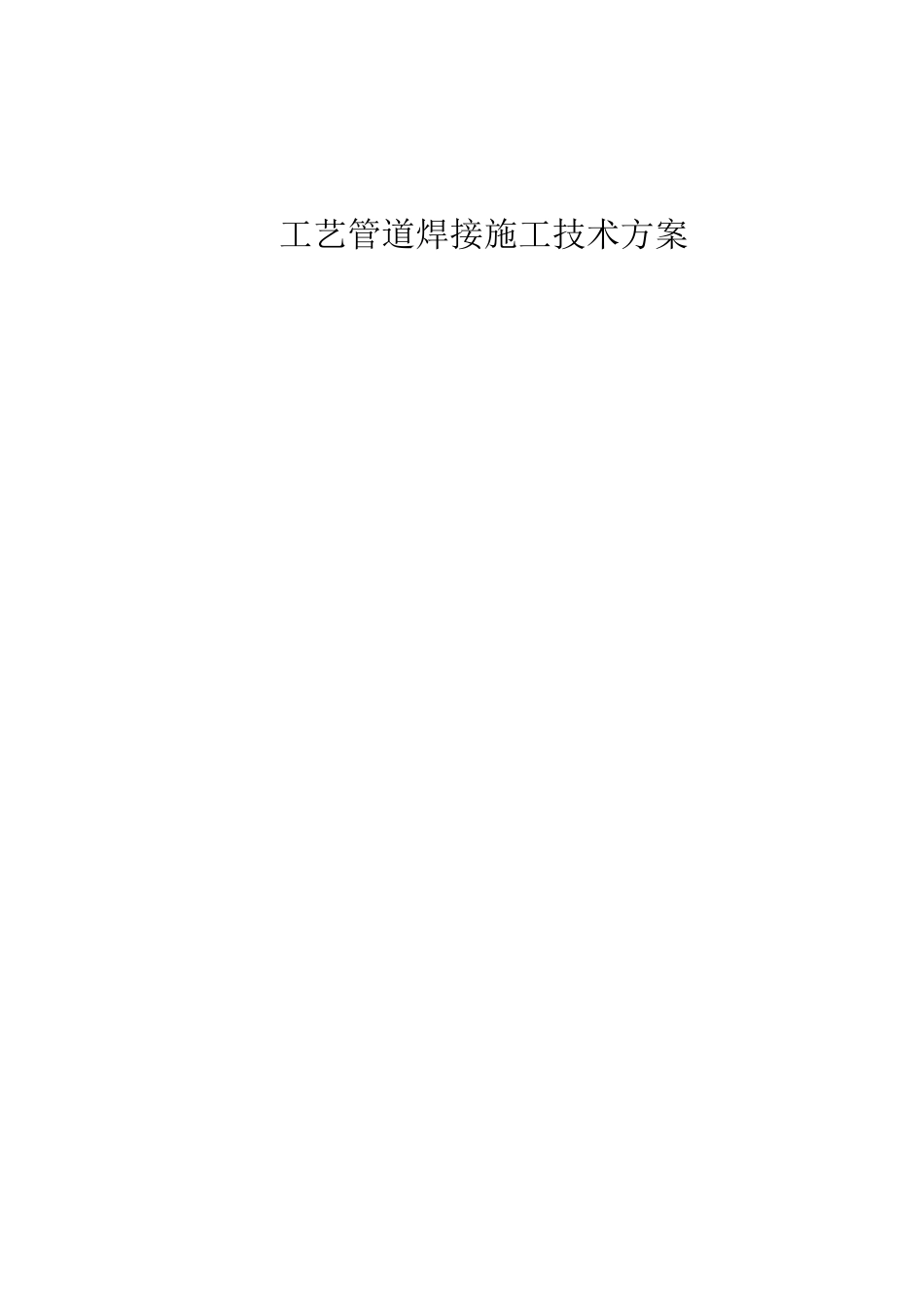

工艺管道焊接工程施工技术方案

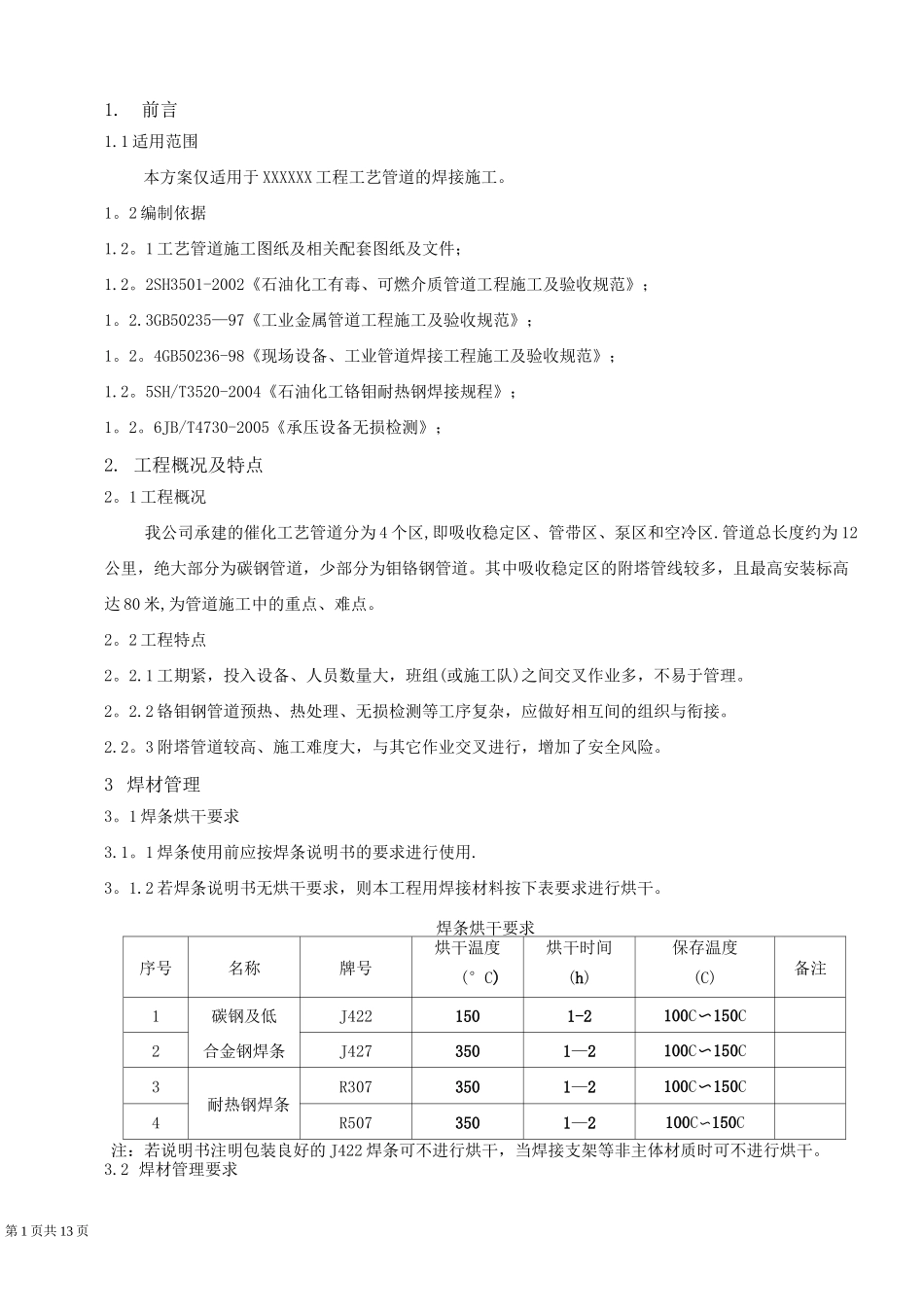

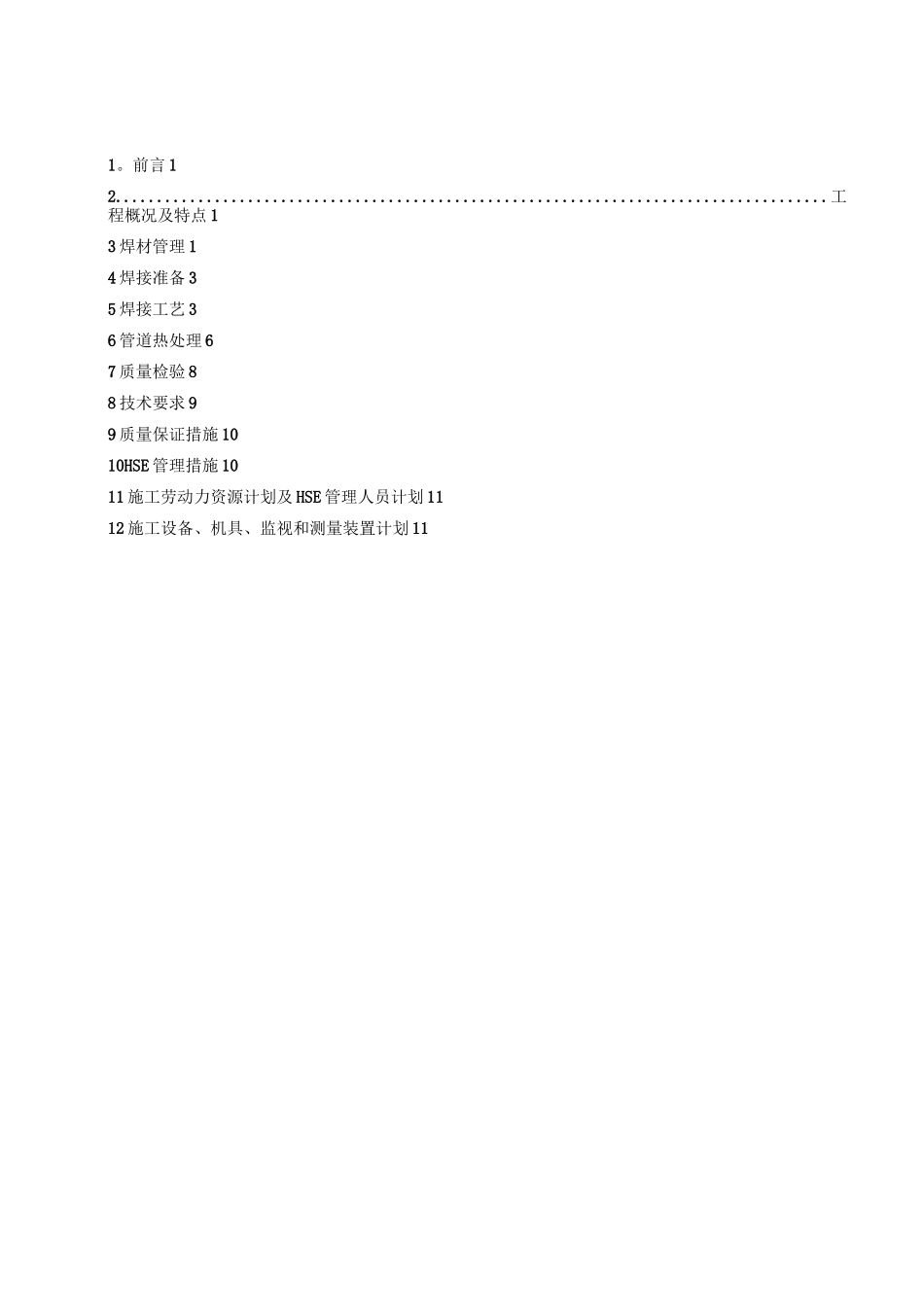

工艺管道焊接施工技术方案1。前言 12......................................................................................工程概况及特点 13 焊材管理 14 焊接准备 35 焊接工艺 36 管道热处理 67 质量检验 88 技术要求 99 质量保证措施 1010HSE 管理措施 1011 施工劳动力资源计划及 HSE 管理人员计划 1112 施工设备、机具、监视和测量装置计划 11第 1 页共 13 页1.前言1.1 适用范围本方案仅适用于 XXXXXX 工程工艺管道的焊接施工。1。2 编制依据1.2。1 工艺管道施工图纸及相关配套图纸及文件；1.2。2SH3501-2002《石油化工有毒、可燃介质管道工程施工及验收规范》；1。2.3GB50235—97《工业金属管道工程施工及验收规范》；1。2。4GB50236-98《现场设备、工业管道焊接工程施工及验收规范》；1.2。5SH/T3520-2004《石油化工铬钼耐热钢焊接规程》；1。2。6JB/T4730-2005《承压设备无损检测》；2. 工程概况及特点2。1 工程概况我公司承建的催化工艺管道分为 4 个区,即吸收稳定区、管带区、泵区和空冷区.管道总长度约为 12公里，绝大部分为碳钢管道，少部分为钼铬钢管道。其中吸收稳定区的附塔管线较多，且最高安装标高达 80 米,为管道施工中的重点、难点。2。2 工程特点2。2.1 工期紧，投入设备、人员数量大，班组(或施工队)之间交叉作业多，不易于管理。2。2.2 铬钼钢管道预热、热处理、无损检测等工序复杂，应做好相互间的组织与衔接。2.2。3 附塔管道较高、施工难度大，与其它作业交叉进行，增加了安全风险。3 焊材管理3。1 焊条烘干要求3.1。1 焊条使用前应按焊条说明书的要求进行使用.3。1.2 若焊条说明书无烘干要求，则本工程用焊接材料按下表要求进行烘干。焊条烘干要求序号名称牌号烘干温度(°C)烘干时间(h)保存温度(C)备注1碳钢及低J4221501-2100C〜150C2合金钢焊条J4273501—2100C〜150C3耐热钢焊条R3073501—2100C〜150C4R5073501—2100C〜150C注：若说明书注明包装良好的 J422 焊条可不进行烘干，当焊接支架等非主体材质时可不进行烘干。3.2 焊材管理要求第 2 页共 13 页焊材的管理严格执行《项目焊材管理规定》,保证从源头、运输、储存、发放及回收等各种环节对焊材进行控制，从而保证焊材质量.3。2。1 焊材分一、二级库管理。一级库负责焊材的保管与储存，由专人负责管理。焊材应按类别,材质、型号、规格、批号等分别存放在专用货架上，并用标签进行标识，建立焊接材料专...
