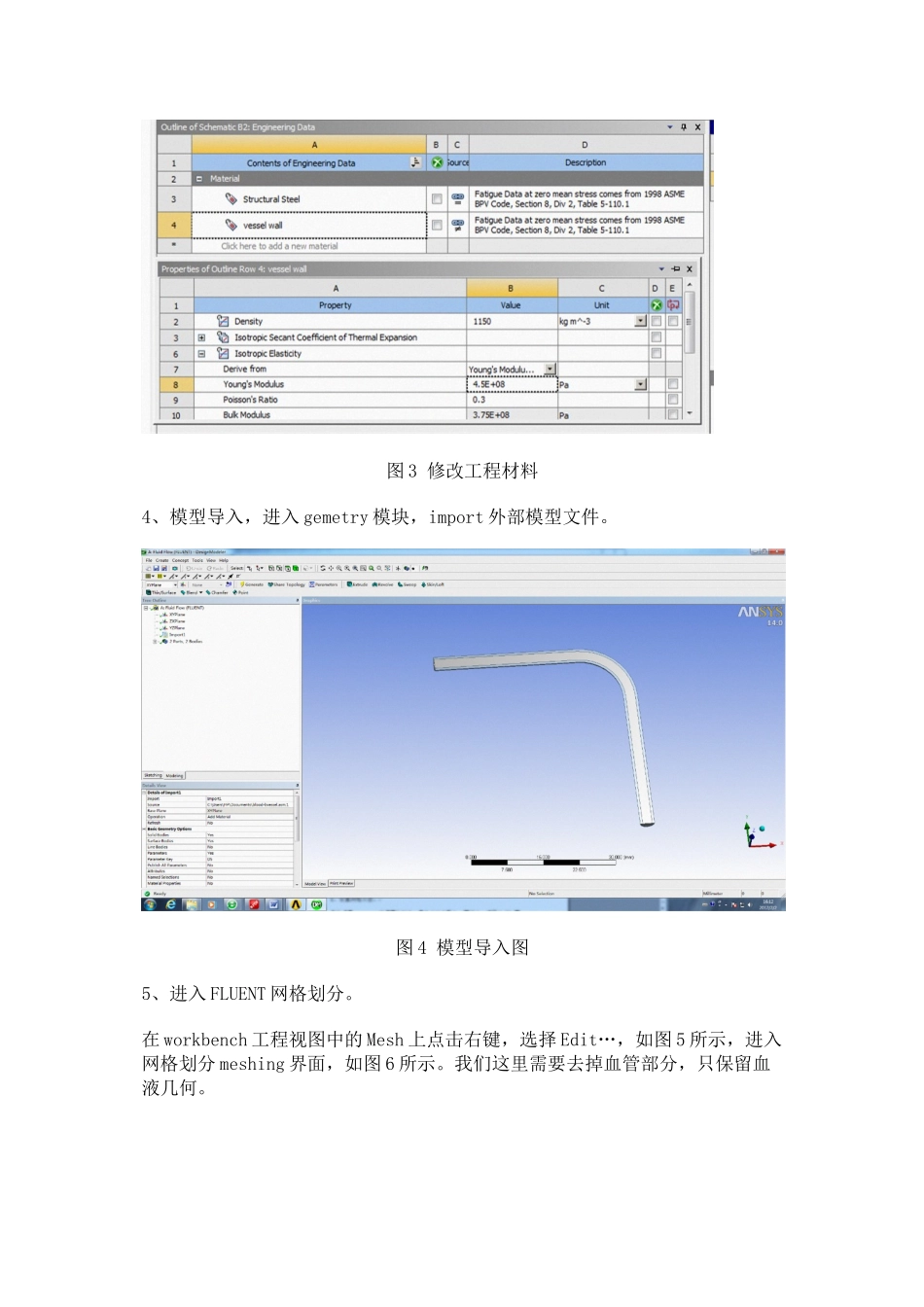

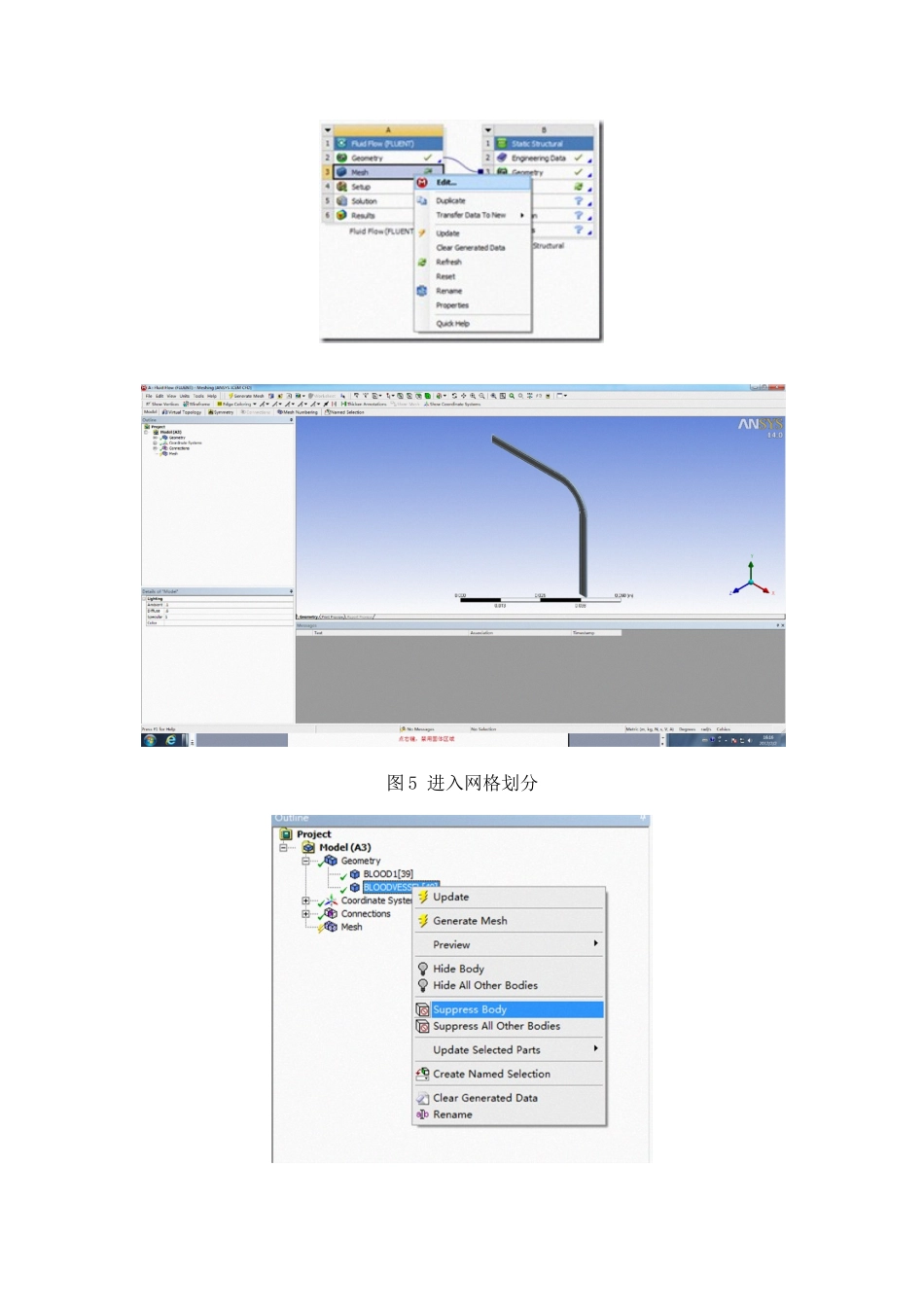

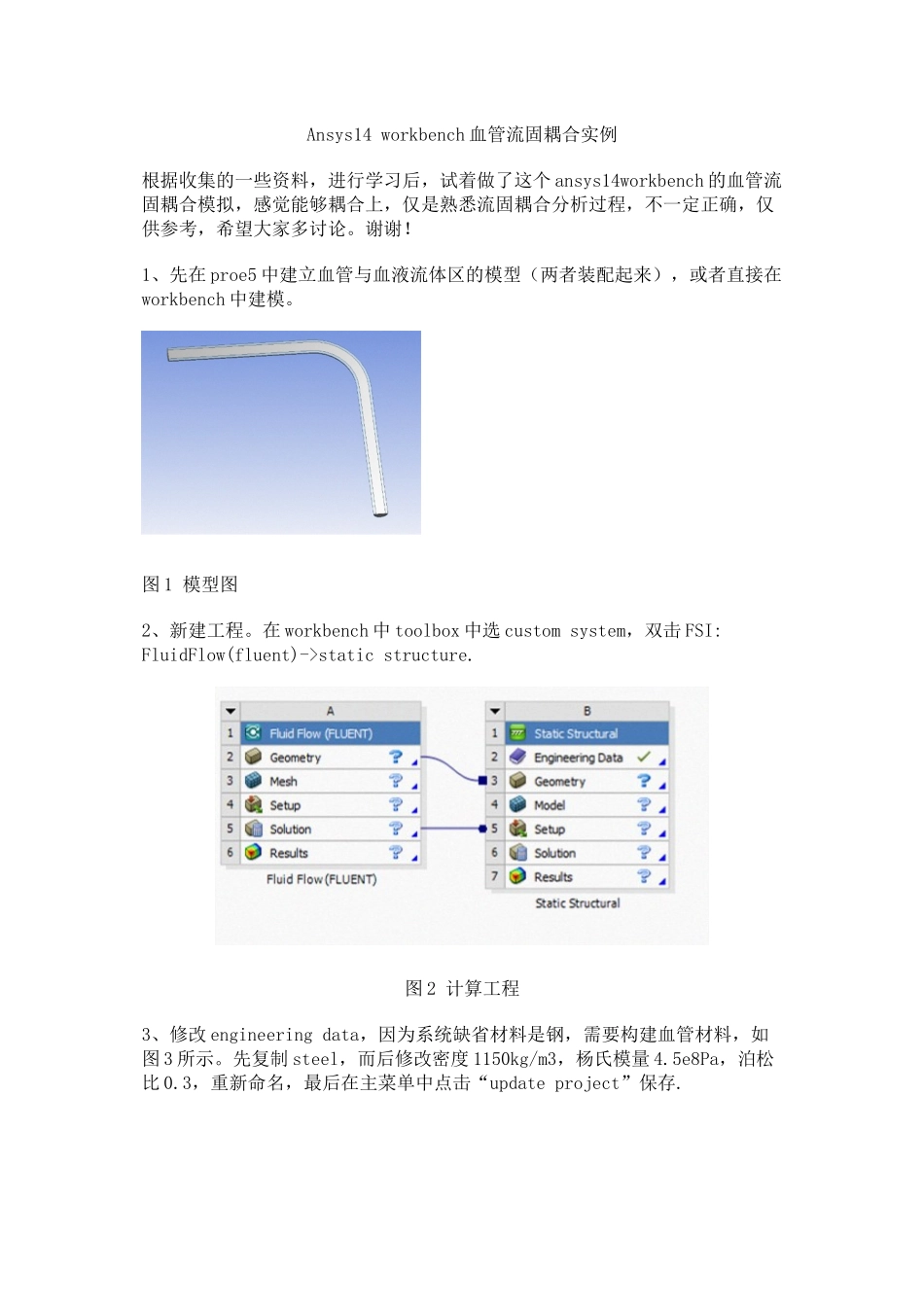

Ansys14 workbench 血管流固耦合实例根据收集的一些资料,进行学习后,试着做了这个 ansys14workbench 的血管流固耦合模拟,感觉能够耦合上,仅是熟悉流固耦合分析过程,不一定正确,仅供参考,希望大家多讨论。谢谢!1、先在 proe5 中建立血管与血液流体区的模型(两者装配起来),或者直接在workbench 中建模。图 1 模型图2、新建工程。在 workbench 中 toolbox 中选 custom system,双击 FSI: FluidFlow(fluent)->static structure.图 2 计算工程3、修改 engineering data,因为系统缺省材料是钢,需要构建血管材料,如图 3 所示。先复制 steel,而后修改密度 1150kg/m3,杨氏模量 4.5e8Pa,泊松比 0.3,重新命名,最后在主菜单中点击“update project”保存.图 3 修改工程材料4、模型导入,进入 gemetry 模块,import 外部模型文件。图 4 模型导入图5、进入 FLUENT 网格划分。在 workbench 工程视图中的 Mesh 上点击右键,选择 Edit…,如图 5 所示,进入网格划分 meshing 界面,如图 6 所示。我们这里需要去掉血管部分,只保留血液几何。图 5 进入网格划分 图 6 禁用血管模型6、设置网格方法。默认是采用 ICEM CFD 进行网格划分,设置方式如图 7 所示,截面圆弧边分为12 份,纵截面的边均分为 10 份,网格结果如图 8 所示。另外在这个界面中要设置边界的几何面,如 inlet、outlet、symmetry 图 7 设置网格划分方式 图 8 最终出网格图 9 边界几何7、进入 fluent图 10 进入 fluent关闭 mesh,回到 fluent 工程窗口,右键点击 setup,选择 edit…,进入fluent。这里设置瞬态计算,流体为血液(密度 1060,动力粘度 0.004pas),入口压力波动(用 profile 输入),出口压力 0Pa,采用 k-e 湍流模型。瞬态血液材质入口压力波动 profile。((inletpress transient 7 0)(time 0 0.004 0.005 0.006 0.01 0.015 0.03)(pressure 0 1500 1700 1500 0 0 0))入口边界图 11 Fluent 中设置计算时记录入口边界压力的变化,如图 12 所示,与 profile 设置近似。图 12 入口压力变化计算完后查看 fluid_interface 面上压力分布(可以分步看),如图 13 所示。中间平面的压力与速度如图 14 所示。流线如图 15 所示。图 13 fluid_interface 面上压力分布 图 14 中间平面(对称面)的压力与速度图 15 流线8、关闭 fluent,进...
