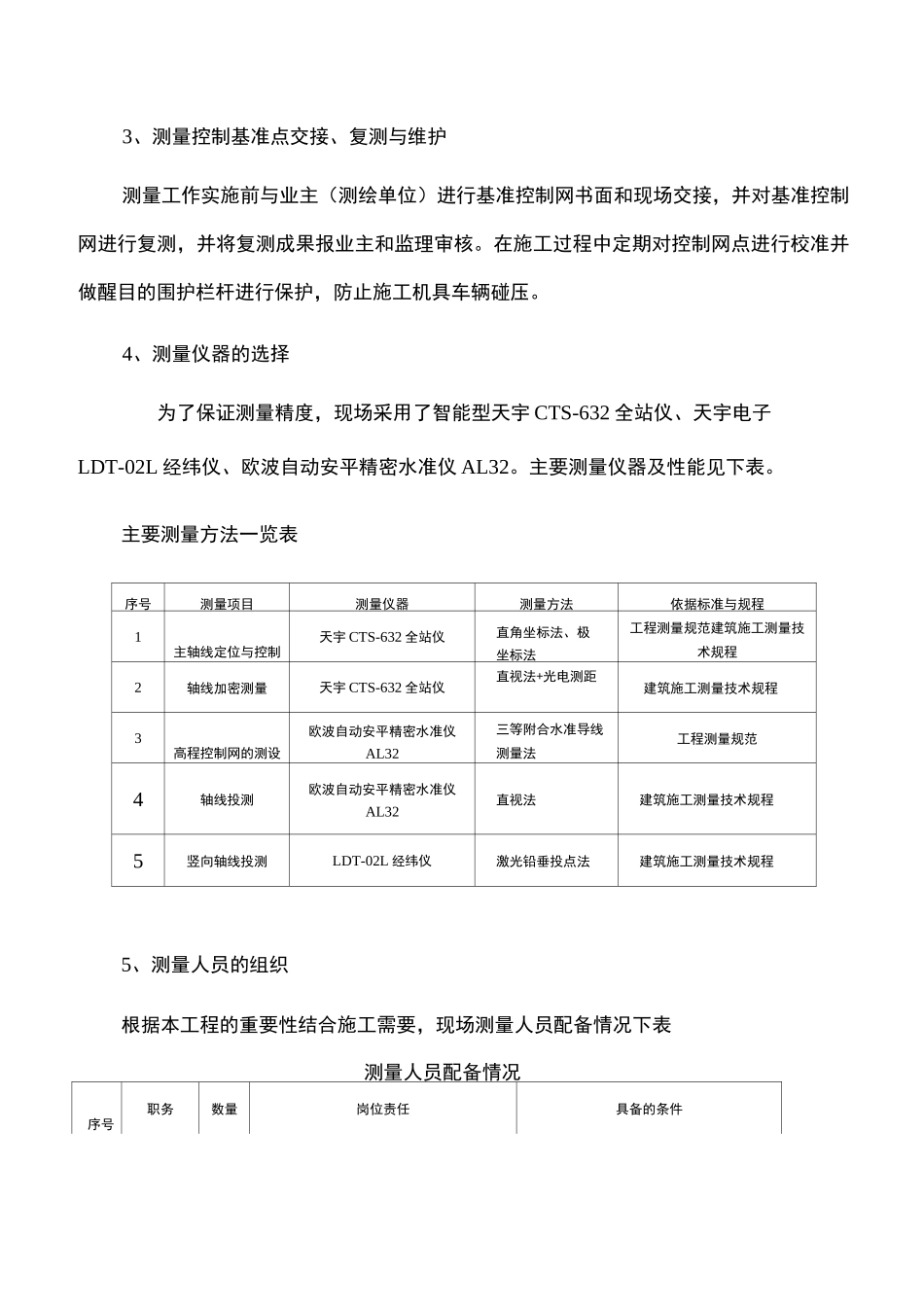

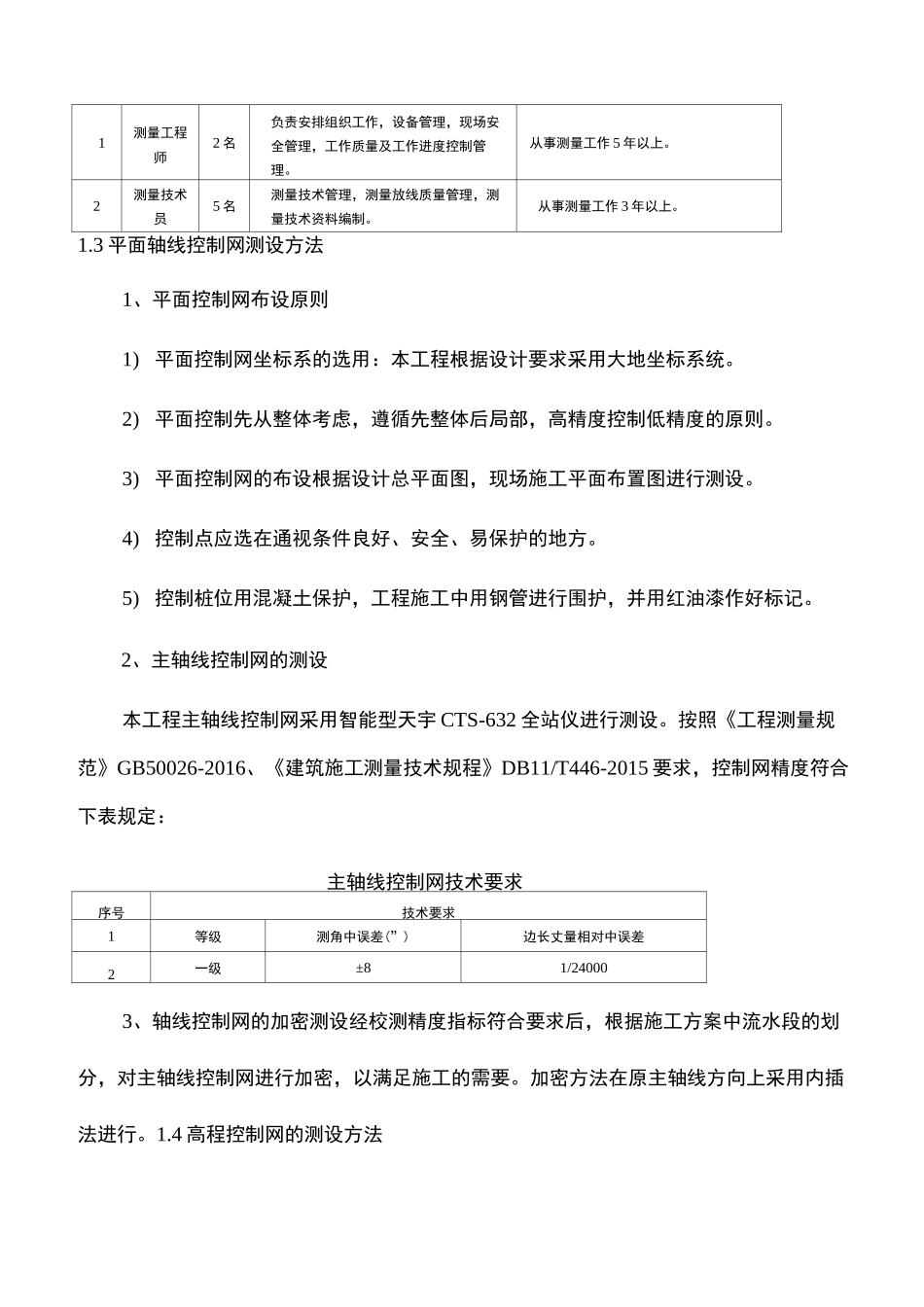

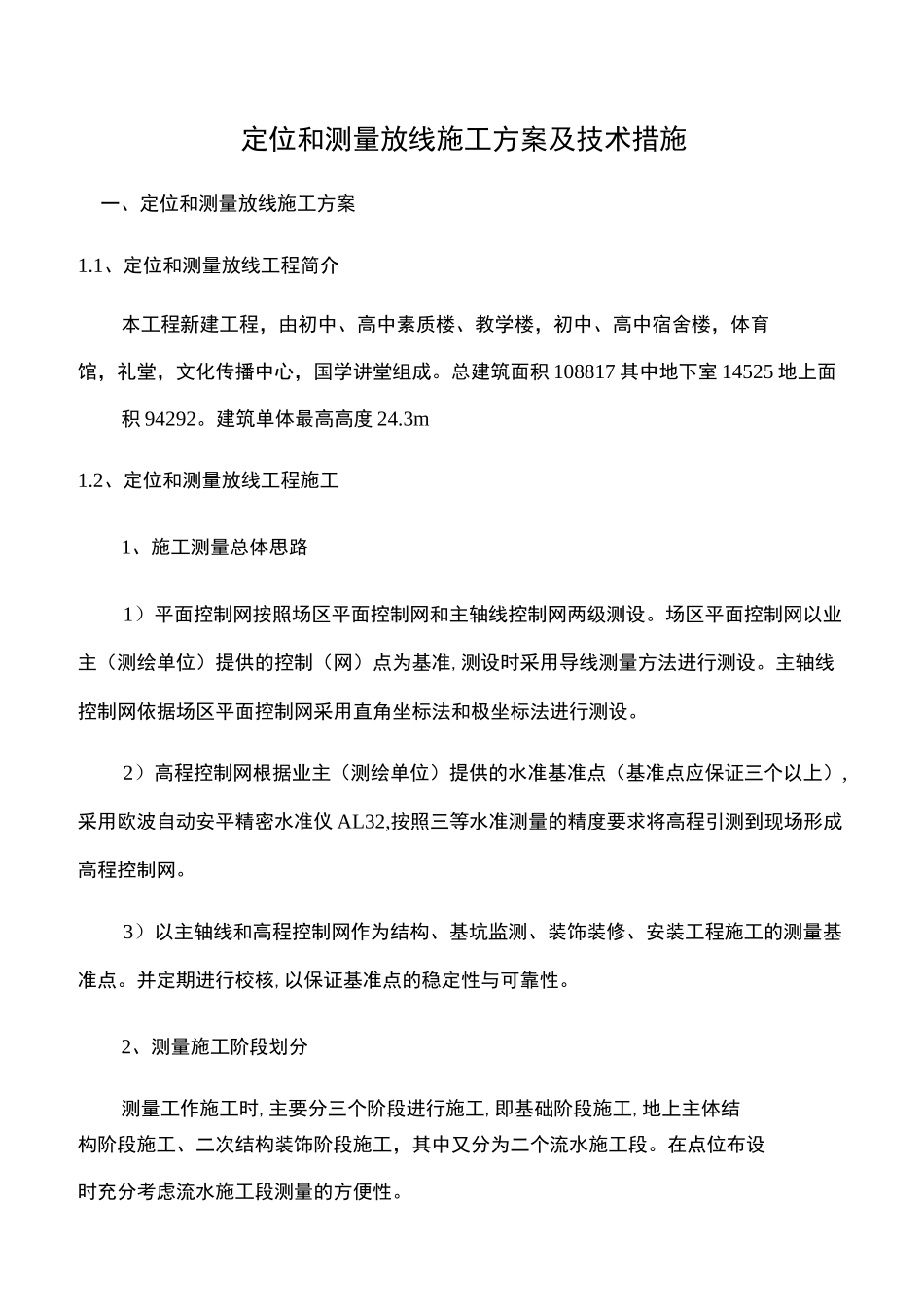

定位和测量放线施工方案及技术措施一、定位和测量放线施工方案1.1、定位和测量放线工程简介本工程新建工程，由初中、高中素质楼、教学楼，初中、高中宿舍楼，体育馆，礼堂，文化传播中心，国学讲堂组成。总建筑面积 108817 其中地下室 14525 地上面积 94292。建筑单体最高高度 24.3m1.2、定位和测量放线工程施工1、施工测量总体思路1）平面控制网按照场区平面控制网和主轴线控制网两级测设。场区平面控制网以业主（测绘单位）提供的控制（网）点为基准,测设时采用导线测量方法进行测设。主轴线控制网依据场区平面控制网采用直角坐标法和极坐标法进行测设。2）高程控制网根据业主（测绘单位）提供的水准基准点（基准点应保证三个以上）,采用欧波自动安平精密水准仪 AL32,按照三等水准测量的精度要求将高程引测到现场形成高程控制网。3）以主轴线和高程控制网作为结构、基坑监测、装饰装修、安装工程施工的测量基准点。并定期进行校核,以保证基准点的稳定性与可靠性。2、测量施工阶段划分测量工作施工时,主要分三个阶段进行施工,即基础阶段施工,地上主体结构阶段施工、二次结构装饰阶段施工，其中又分为二个流水施工段。在点位布设时充分考虑流水施工段测量的方便性。3、测量控制基准点交接、复测与维护测量工作实施前与业主（测绘单位）进行基准控制网书面和现场交接，并对基准控制网进行复测，并将复测成果报业主和监理审核。在施工过程中定期对控制网点进行校准并做醒目的围护栏杆进行保护，防止施工机具车辆碰压。4、测量仪器的选择为了保证测量精度，现场采用了智能型天宇 CTS-632 全站仪、天宇电子LDT-02L 经纬仪、欧波自动安平精密水准仪 AL32。主要测量仪器及性能见下表。主要测量方法一览表序号测量项目测量仪器测量方法依据标准与规程1主轴线定位与控制天宇 CTS-632 全站仪直角坐标法、极坐标法工程测量规范建筑施工测量技术规程2轴线加密测量天宇 CTS-632 全站仪直视法+光电测距建筑施工测量技术规程3高程控制网的测设欧波自动安平精密水准仪AL32三等附合水准导线测量法工程测量规范4轴线投测欧波自动安平精密水准仪AL32直视法建筑施工测量技术规程5竖向轴线投测LDT-02L 经纬仪激光铅垂投点法建筑施工测量技术规程5、测量人员的组织根据本工程的重要性结合施工需要，现场测量人员配备情况下表测量人员配备情况序号职务数量岗位责任具备的条件1测量工程师2 名负责安排组织工作，设备管理，现场安全管理，工作质量及工作进...
