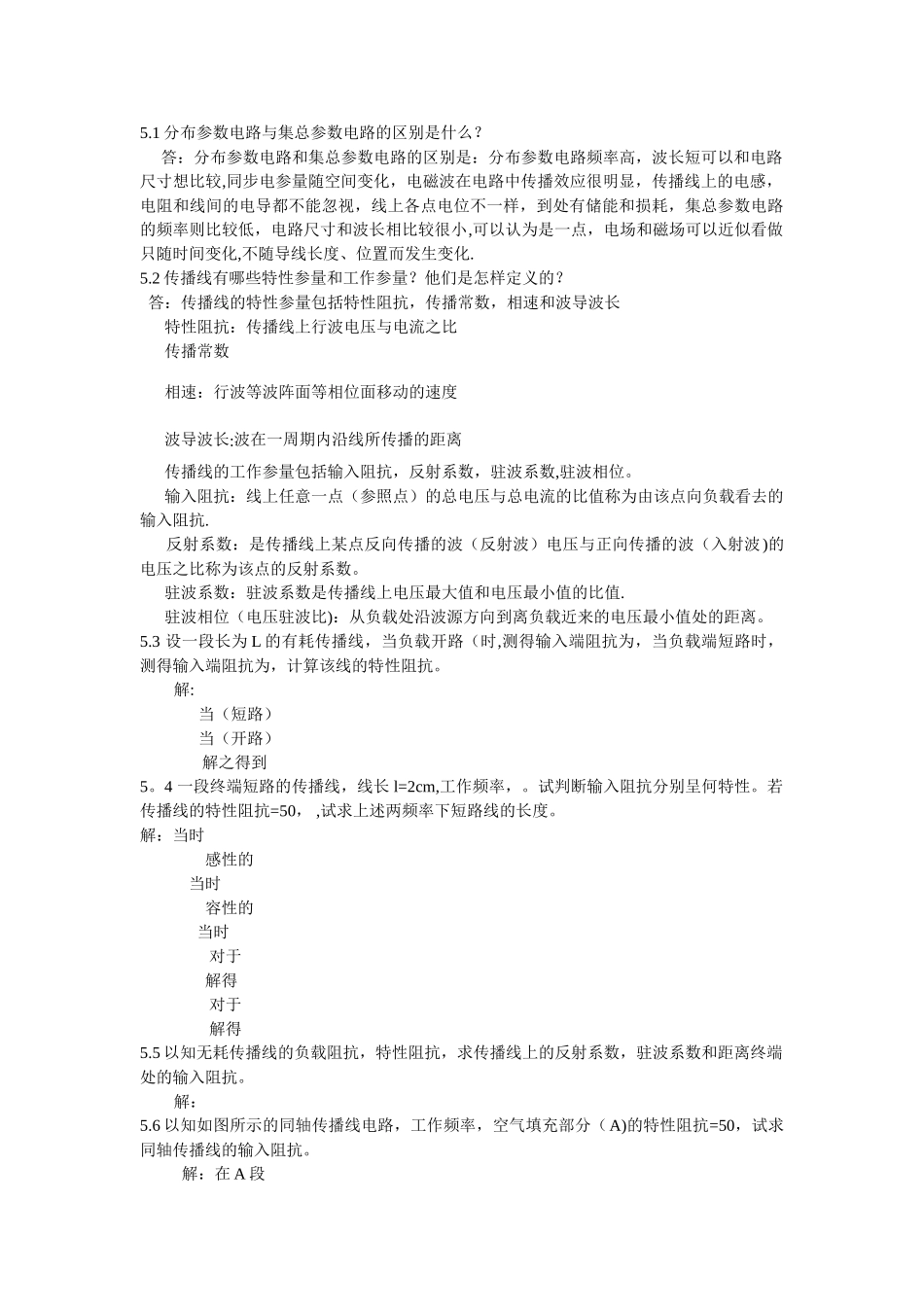

5.1 分布参数电路与集总参数电路的区别是什么？ 答：分布参数电路和集总参数电路的区别是：分布参数电路频率高，波长短可以和电路尺寸想比较,同步电参量随空间变化，电磁波在电路中传播效应很明显，传播线上的电感，电阻和线间的电导都不能忽视，线上各点电位不一样，到处有储能和损耗，集总参数电路的频率则比较低，电路尺寸和波长相比较很小,可以认为是一点，电场和磁场可以近似看做只随时间变化,不随导线长度、位置而发生变化.5.2 传播线有哪些特性参量和工作参量？他们是怎样定义的？ 答：传播线的特性参量包括特性阻抗，传播常数，相速和波导波长 特性阻抗：传播线上行波电压与电流之比 传播常数 相速：行波等波阵面等相位面移动的速度 波导波长:波在一周期内沿线所传播的距离 传播线的工作参量包括输入阻抗，反射系数，驻波系数,驻波相位。 输入阻抗：线上任意一点（参照点）的总电压与总电流的比值称为由该点向负载看去的输入阻抗. 反射系数：是传播线上某点反向传播的波（反射波）电压与正向传播的波（入射波)的电压之比称为该点的反射系数。 驻波系数：驻波系数是传播线上电压最大值和电压最小值的比值. 驻波相位（电压驻波比)：从负载处沿波源方向到离负载近来的电压最小值处的距离。5.3 设一段长为 L 的有耗传播线，当负载开路（时,测得输入端阻抗为，当负载端短路时，测得输入端阻抗为，计算该线的特性阻抗。解: 当（短路） 当（开路） 解之得到5。4 一段终端短路的传播线，线长 l=2cm,工作频率，。试判断输入阻抗分别呈何特性。若传播线的特性阻抗=50， ,试求上述两频率下短路线的长度。解：当时 感性的当时 容性的当时 对于 解得 对于 解得 5.5 以知无耗传播线的负载阻抗，特性阻抗，求传播线上的反射系数，驻波系数和距离终端处的输入阻抗。解： 5.6 以知如图所示的同轴传播线电路，工作频率，空气填充部分（A)的特性阻抗=50，试求同轴传播线的输入阻抗。解：在 A 段 在 B 段 从 AB 分界点向负载看去的输入阻抗 因此总的输入阻抗 可直接用圆图求解。5.7 试分别绘出无耗传播线终端开路，短路和匹配时电压，电流相对振幅沿线的分布图，并列出对应的工作参量。解：虚线为电流的振幅比 实线为电压振幅比短路时开路时 终端接匹配负载的时候5.8 假定无耗传播线负载端的反射系数为，试绘出线上电压,电流相对振幅分布图。 电压电流相对幅度分布图如下:5。9 试求如图所示的各无耗传播线电路...
