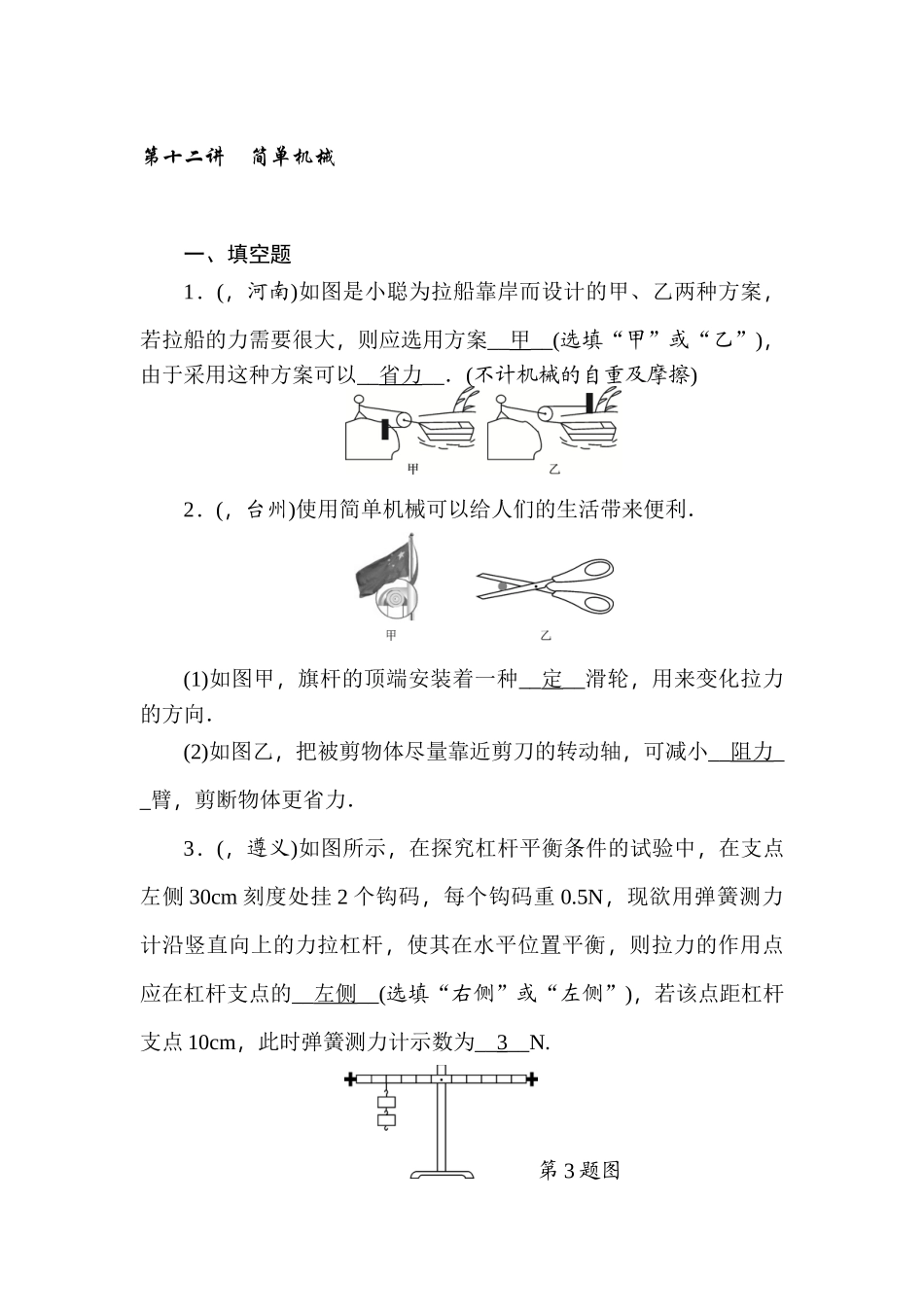

第十二讲 简单机械 一、填空题1．(，河南)如图是小聪为拉船靠岸而设计的甲、乙两种方案，若拉船的力需要很大，则应选用方案__甲__(选填“甲”或“乙”)，由于采用这种方案可以__省力__．(不计机械的自重及摩擦)2．(，台州)使用简单机械可以给人们的生活带来便利．(1)如图甲，旗杆的顶端安装着一种__定__滑轮，用来变化拉力的方向．(2)如图乙，把被剪物体尽量靠近剪刀的转动轴，可减小__阻力__臂，剪断物体更省力．3．(，遵义)如图所示，在探究杠杆平衡条件的试验中，在支点左侧 30cm 刻度处挂 2 个钩码，每个钩码重 0.5N，现欲用弹簧测力计沿竖直向上的力拉杠杆，使其在水平位置平衡，则拉力的作用点应在杠杆支点的__左侧__(选填“右侧”或“左侧”)，若该点距杠杆支点 10cm，此时弹簧测力计示数为__3__N.第 3 题图 第 4 题图4．(，成都模拟)如图所示装置中，均匀木棒 AB 的 A 端固定在铰链上，悬线一端绕过一固定定滑轮，另一端用线套套在木棒上使棒保持水平．现使线套逐渐向右移动，但一直使木棒保持水平(棒和悬线足够长)，则悬线上的拉力 T 先__变小__，后__变大__(均选填“变大”“变小”或“不变”)．二、选择题5．(·庆阳)如图所示的简单机械中，在使用中费力杠杆的是( D )6．(，梅州)如图所示，用一根绳子绕过定滑轮，一端拴在钩码上，手执另一端，分别用力 F1、F2、F3匀速拉起钩码．忽视绳子与滑轮的摩擦，下列说法中对的的是( D )A．F1较大B．F3较大C．F1、F2、F3的大小不能确定D．将钩码提高相似的高度，力 F1、F2、F3所做的功相等第 6 题图 第 7 题图7．(，枣庄)如图所示，杠杆处在平衡状态，假如将物体 A 和 B同步向靠近支点的方向移动相似的距离，下列判断对的的是( C )A．杠杆仍能平衡B．杠杆不能平衡，右端下沉C．杠杆不能平衡，左端下沉D．无法判断8．(，泉州)如图所示，用甲乙两种装置匀速提高同一重物，若每个滑轮重相似，不计摩擦及绳重，则下列说法对的的是( B )A．甲较省力，机械效率较低B．乙较省力，机械效率较低C．甲较省力，机械效率较高D．乙较省力，机械效率较高第 8 题图 第 9 题图9．(，河南)把质量相等的 A、B 两物体挂在如图所示的滑轮组下面，不计绳子、滑轮的重力和摩擦，放手后( B )A．A 上升 B．A 下降C．A、B 均静止 D．无法判断10．(，桂林)如下图所示的四种机械装置中，不能省力的装置是( B )11．(，宁波)运用如图所示的装置，工人用力 F 把重为 1...
