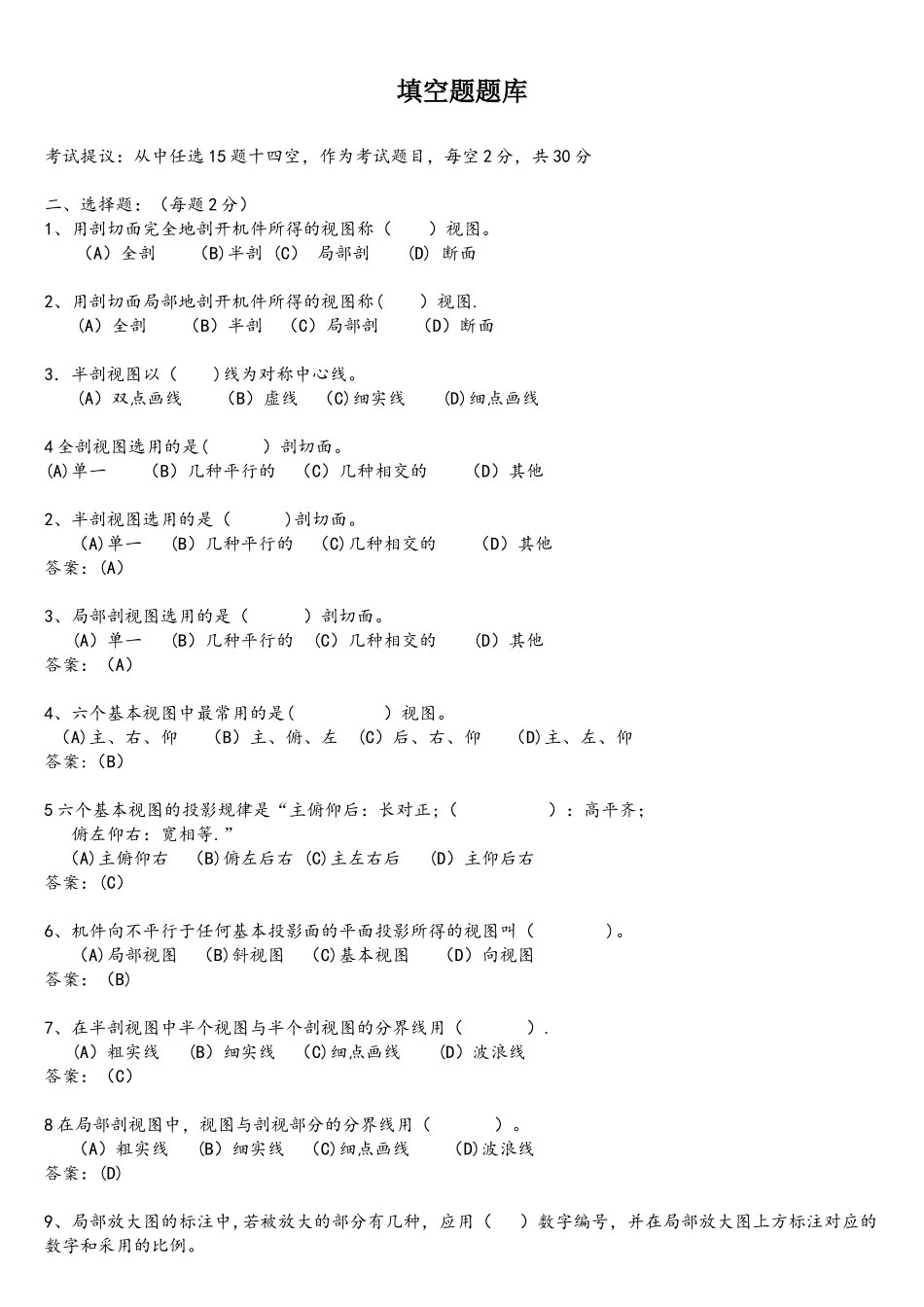

填空题题库考试提议：从中任选 15 题十四空，作为考试题目，每空 2 分，共 30 分二、选择题：（每题 2 分）1、用剖切面完全地剖开机件所得的视图称（ ）视图。（A）全剖 （B)半剖 (C） 局部剖 (D) 断面2、用剖切面局部地剖开机件所得的视图称( ）视图.(A）全剖 （B）半剖 （C）局部剖 （D）断面3．半剖视图以（ )线为对称中心线。(A）双点画线 （B）虚线 （C)细实线 (D)细点画线4 全剖视图选用的是( ）剖切面。(A)单一 （B）几种平行的 （C）几种相交的 （D）其他2、半剖视图选用的是（ )剖切面。 （A)单一 (B）几种平行的 （C)几种相交的 （D）其他答案：(A）3、局部剖视图选用的是（ ）剖切面。 (A）单一 (B）几种平行的 (C）几种相交的 (D）其他答案：（A）4、六个基本视图中最常用的是( ）视图。 （A)主、右、仰 （B）主、俯、左 (C）后、右、仰 （D)主、左、仰答案:（B）5 六个基本视图的投影规律是“主俯仰后：长对正;（ ）：高平齐； 俯左仰右：宽相等.” （A)主俯仰右 （B)俯左后右 (C)主左右后 (D）主仰后右答案：(C）6、机件向不平行于任何基本投影面的平面投影所得的视图叫（ )。 （A)局部视图 （B)斜视图 （C)基本视图 （D）向视图答案：（B)7、在半剖视图中半个视图与半个剖视图的分界线用（ ）. (A）粗实线 (B）细实线 （C)细点画线 (D）波浪线答案：（C）8 在局部剖视图中，视图与剖视部分的分界线用（ ）。 （A）粗实线 (B）细实线 （C)细点画线 （D)波浪线答案：(D)9、局部放大图的标注中,若被放大的部分有几种，应用（ ）数字编号，并在局部放大图上方标注对应的数字和采用的比例。 (A）希腊 (B)阿拉伯 （C）罗马 （D）中国答案:（C)10、在下图的 A—A 断面图中，选出对的的断面图（ )。答案:A11 下图的 A—A 剖面图中，选出对的的断面图（ ）.12 在下图中，选出对的的断面图（ )。答案：A16 在下图中,选出对的的左视图（ ）。答案:B17 在下图中，选出对的的一组视图（ ）。 答案:C18、下图采用的是（ ）画法.（A)简化 (B)对称 (C）示意 （D）省略答案：A19、 下面中间的图用的是( ）体现措施.（A)局部剖视图 (B）局部放大图（C）局部放大剖视图 （D）局部剖视放大图答案：B20、下面右图用的是（ )表达措施。（A）全剖 (B）局部剖 （C)移出剖面 （D）重叠剖面答案：C21、在下图中，选出对的的视图（ ）。 答案：C22 在下图...
