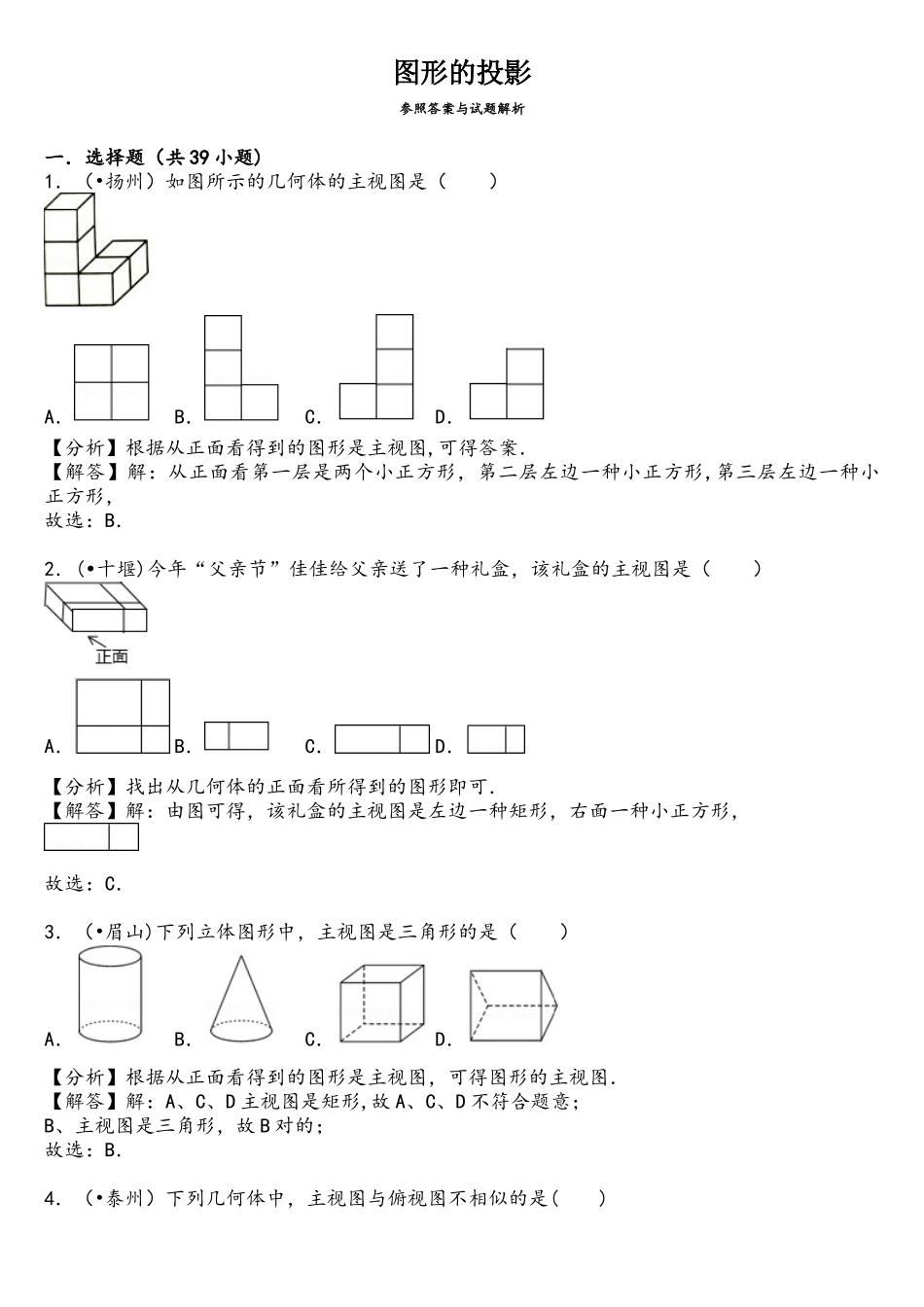

图形的投影参照答案与试题解析 一．选择题（共 39 小题)1．（ 扬州）如图所示的几何体的主视图是（ ）•A．B．C．D．【分析】根据从正面看得到的图形是主视图,可得答案．【解答】解：从正面看第一层是两个小正方形，第二层左边一种小正方形,第三层左边一种小正方形，故选：B． 2．(•十堰)今年“父亲节”佳佳给父亲送了一种礼盒，该礼盒的主视图是（ ）A．B．C．D．【分析】找出从几何体的正面看所得到的图形即可．【解答】解：由图可得，该礼盒的主视图是左边一种矩形，右面一种小正方形，故选：C． 3．（ 眉山•)下列立体图形中，主视图是三角形的是（ ）A．B．C．D．【分析】根据从正面看得到的图形是主视图，可得图形的主视图．【解答】解：A、C、D 主视图是矩形,故 A、C、D 不符合题意；B、主视图是三角形，故 B 对的；故选：B． 4．（ 泰州）下列几何体中，主视图与俯视图不相似的是•( )A．正方体B．四棱锥C．圆柱D．球【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行分析．【解答】解：四棱锥的主视图与俯视图不一样．故选：B． 5．（ 江西）如图所示的几何体的左视图为（ •)A．B．C．D．【分析】根据从左边看得到的图形是左视图，可得答案．【解答】解：从左边看是上大下小等宽的两个矩形,矩形的公共边是虚线,故选：D． 6．(•泸州）如图是一种由 5 个完全相似的小正方体构成的立体图形，它的俯视图是（ ）A．B．C．D．【分析】根据从上面看得到的图形是俯视图，可得答案．【解答】解：从上面看第一列是两个小正方形，第二列是一种小正方形，第三列是一种小正方形，故选:B． 7．（ 广州）如图所示的几何体是由•4 个相似的小正方体搭成的,它的主视图是( )A．B．C．D．【分析】根据从正面看得到的图形是主视图,可得答案．【解答】解：从正面看第一层是三个小正方形,第二层右边一种小正方形，故选：B． 8．（ 宁波）如图是由•6 个大小相似的立方体构成的几何体，在这个几何体的三视图中,是中心对称图形的是（ ）A．主视图 B．左视图C．俯视图 D．主视图和左视图【分析】根据从上边看得到的图形是俯视图，可得答案．【解答】解:从上边看是一种田字，“田”字是中心对称图形，故选：C． 9．（ 娄底）如图所示立体图形的俯视图是（ •)A．B．C．D．【分析】找到从上面看所得到的图形即可，注意所有的看到的棱都应表目前俯视图中．【解答】解：从上边看立体图形...
