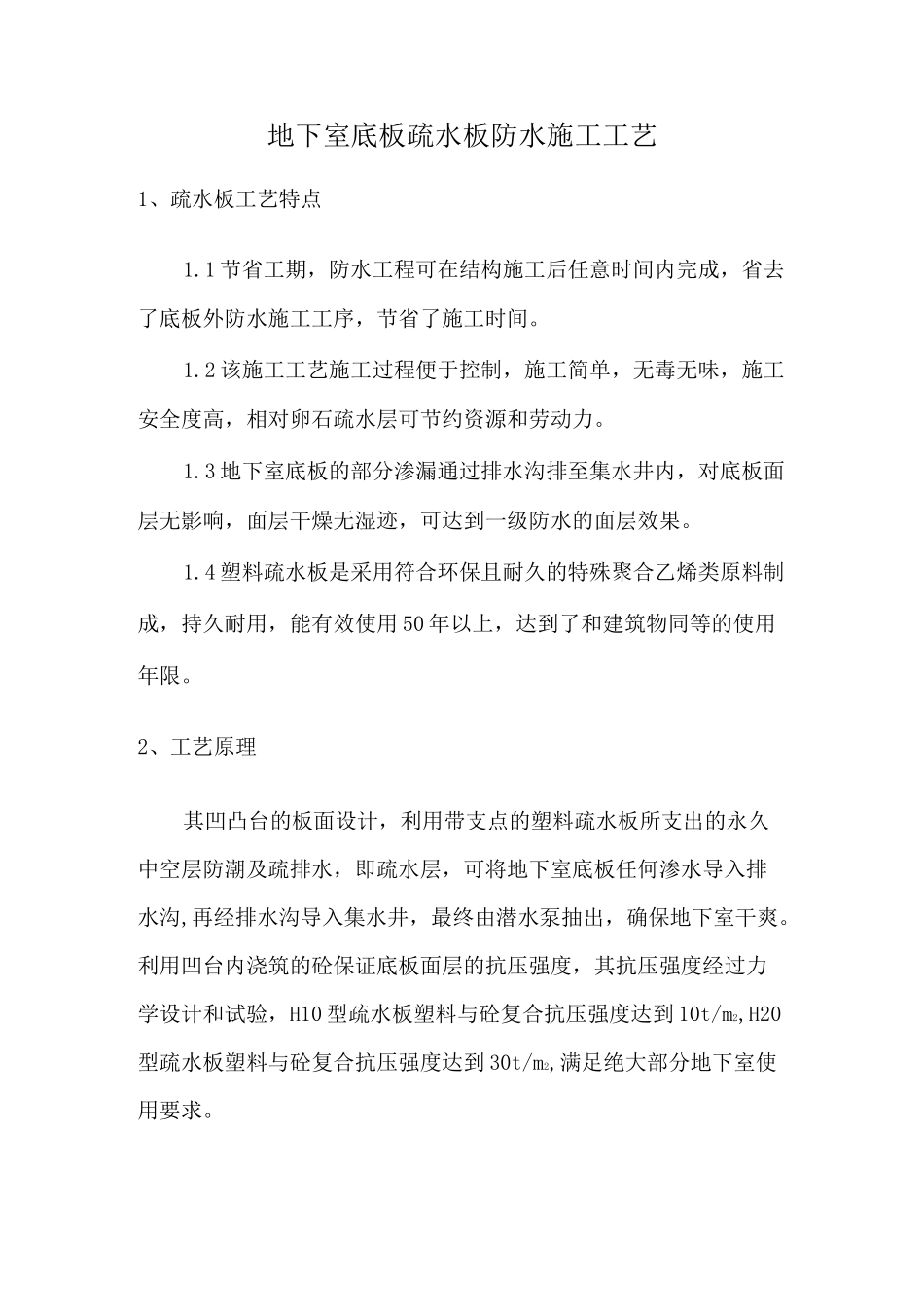

地下室底板疏水板施工工艺作者:日期:地下室底板疏水板防水施工工艺1、疏水板工艺特点1.1 节省工期,防水工程可在结构施工后任意时间内完成,省去了底板外防水施工工序,节省了施工时间。1.2 该施工工艺施工过程便于控制,施工简单,无毒无味,施工安全度高,相对卵石疏水层可节约资源和劳动力。1.3 地下室底板的部分渗漏通过排水沟排至集水井内,对底板面层无影响,面层干燥无湿迹,可达到一级防水的面层效果。1.4 塑料疏水板是采用符合环保且耐久的特殊聚合乙烯类原料制成,持久耐用,能有效使用 50 年以上,达到了和建筑物同等的使用年限。2、工艺原理其凹凸台的板面设计,利用带支点的塑料疏水板所支出的永久中空层防潮及疏排水,即疏水层,可将地下室底板任何渗水导入排水沟,再经排水沟导入集水井,最终由潜水泵抽出,确保地下室干爽。利用凹台内浇筑的砼保证底板面层的抗压强度,其抗压强度经过力学设计和试验,H10 型疏水板塑料与砼复合抗压强度达到 10t/m2,H20型疏水板塑料与砼复合抗压强度达到 30t/m2,满足绝大部分地下室使用要求。3、施工工艺流程及操作要点3.1 将基层表面的杂物、模板屑等清除干净,如有渗漏裂缝,采用高压灌浆堵漏,检查没有明显漏水后,采用水泥砂浆找平。3.2 疏水板铺设时圆凸台向下,长边搭接:搭接 1〜2 个支点;宽边搭接:搭接 1〜2 个支点或两板对碰(剪一条 8〜10 个支点的夹层塑料成型板置于两板底下两边搭接或采用土工布连接);其他搭接边:按宽边搭接方法施工。同一连续面积从一边向另一边叠合铺设。3.3 如因整个面不规整最后出现不规整接缝,可剪相应形状的夹层塑料成型板对碰铺设并单独固定,土工布封缝。3.4 细石混凝土垫层:在浇捣混凝土过程中,使用木板架设施工通道,以避免手推车及其它重型工具直接在疏水板上作业。3.5 绑扎 08@250 双向钢筋网,用间距 500mmX500mm 的 20 厚水泥垫块垫高,浇筑细石混凝土,用平板振动器仔细振捣,使砼充满疏水板凸头。3.6 切割分仓缝:分格缝按地库柱网轴线布置,如果柱网大于8m 则在中间加一道,分格缝内嵌油膏。3.7 对于厚度较大的疏水板,其外露部分用钢丝网封闭,防止疏水板内滋生虫鼠等有害。3.8 砼架空层如分块施工,施工缝处需留有 500mm 宽的疏水板和钢丝网不浇筑,施工缝处凿毛处理后方可进行下一次浇筑。3.9 积水沿地下室找坡方向通过疏水板板支出的空隙自然汇流到排水沟,通过排水沟汇流到地下室设置的集水井内,再通...
