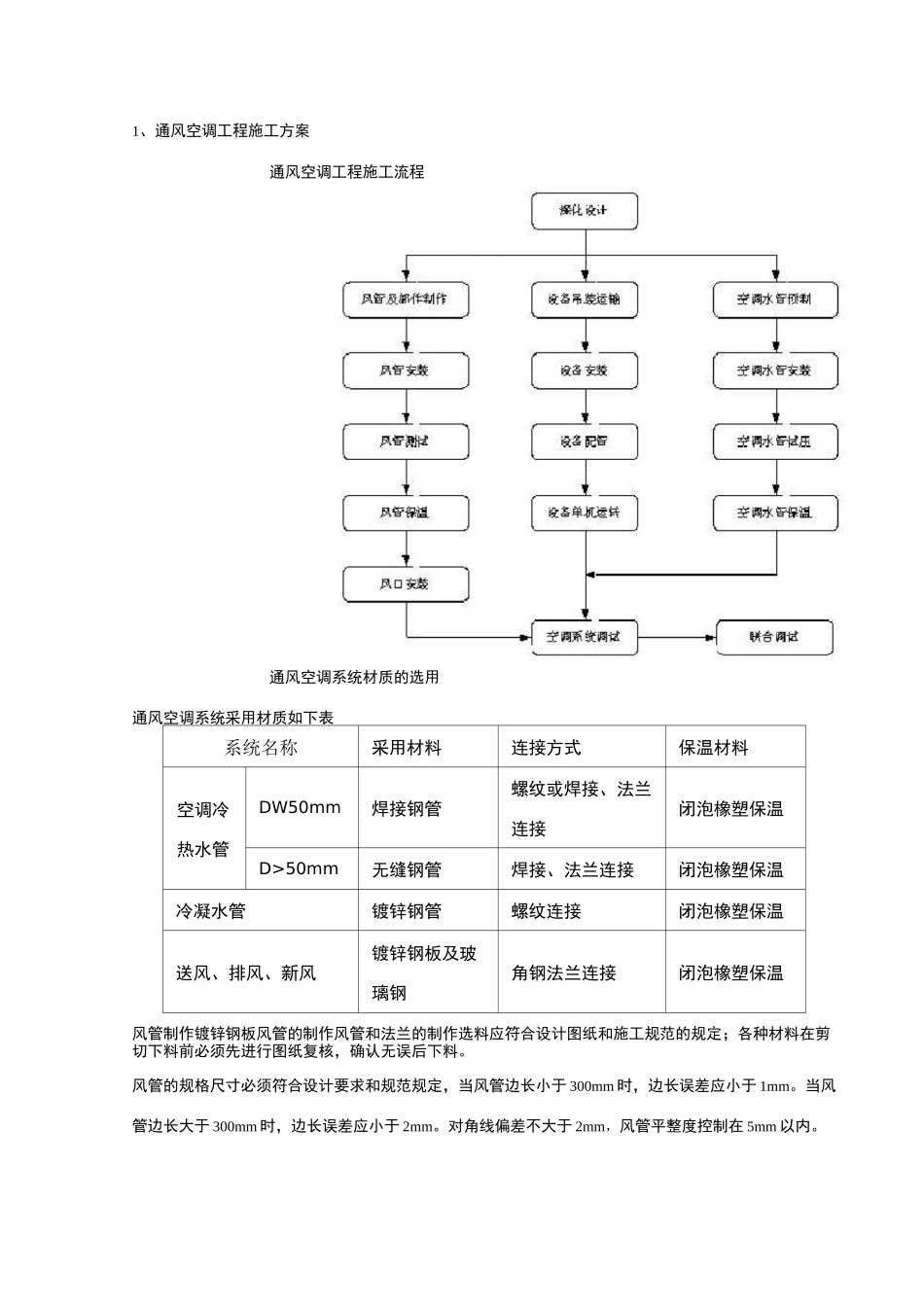

1、通风空调工程施工方案通风空调工程施工流程通风空调系统材质的选用通风空调系统采用材质如下表系统名称采用材料连接方式保温材料空调冷热水管DW50mm焊接钢管螺纹或焊接、法兰连接闭泡橡塑保温D>50mm无缝钢管焊接、法兰连接闭泡橡塑保温冷凝水管镀锌钢管螺纹连接闭泡橡塑保温送风、排风、新风镀锌钢板及玻璃钢角钢法兰连接闭泡橡塑保温风管制作镀锌钢板风管的制作风管和法兰的制作选料应符合设计图纸和施工规范的规定；各种材料在剪切下料前必须先进行图纸复核，确认无误后下料。风管的规格尺寸必须符合设计要求和规范规定，当风管边长小于 300mm 时，边长误差应小于 1mm。当风管边长大于 300mm 时，边长误差应小于 2mm。对角线偏差不大于 2mm，风管平整度控制在 5mm 以内。镀锌层须防止划伤、受潮与腐蚀，以免安装后保温前的期间内受损而影响评定。风管的咬缝必须紧密、宽度均匀，无孔洞、半咬口等缺陷，直管段纵向缝错开。矩形风管边长大于 630MM、保温风管边长大于 800MM，管段长度大于 1250MM 或低压风管单边面积大于平方米、应采取加固措施。加固应牢固可靠、整齐、间距适宜，均匀对称风管与法兰采用铆接连接时，铆接应牢固、不应有脱铆和漏铆现象；翻边应平整、紧贴法兰，起宽度应一致，且不应小于 6MM；咬缝与四角处不应有开裂与空洞。制作好的法兰截面应垂直风管轴心线，法兰四角加工完后切成倒角；法兰螺栓孔径、孔距应一致、均匀，四角处应有螺栓。制作好的风管应按系统编号，堆放整齐、轻拿轻放，防止风管的变形.导流叶片的弧度应与弯管的角度相一致，导流叶片在弯管中的位置应符合设计要求。导流叶片的迎风侧边缘应圆滑，其两端与管壁的固定应牢固。同一弯管内导流叶片的弧长影一致。风管制作的质量预防措施:可能出现的质量问题预防措施铆钉脱落按工艺要求操作，注意铆钉长度，加用长铆钉风管法兰连接不当操作中用方尺找方，使法兰与风管垂直，四周翻边量一致法兰翻边处四角漏风管片压口前要倒角，咬口重叠处铲平，四周不得有豁口现象管件连接有孔洞用焊锡或密封胶封堵严风管扭曲确保折方的尺寸准确受潮产生锈蚀成品风管露天放置时有可靠的防雨措施关键控制点：加工前根据图纸及现场具体情况，绘制风管加工图，作出风管加工计划。板材剪切必须进行下料的复核，以免有误，按划线形状用机械剪刀和手工剪刀进行剪切；剪切时，手严禁伸入机械压板空隙中，上刀架上不准放置工具等物品；调整板料时，脚不能放在踏板上；使用...
