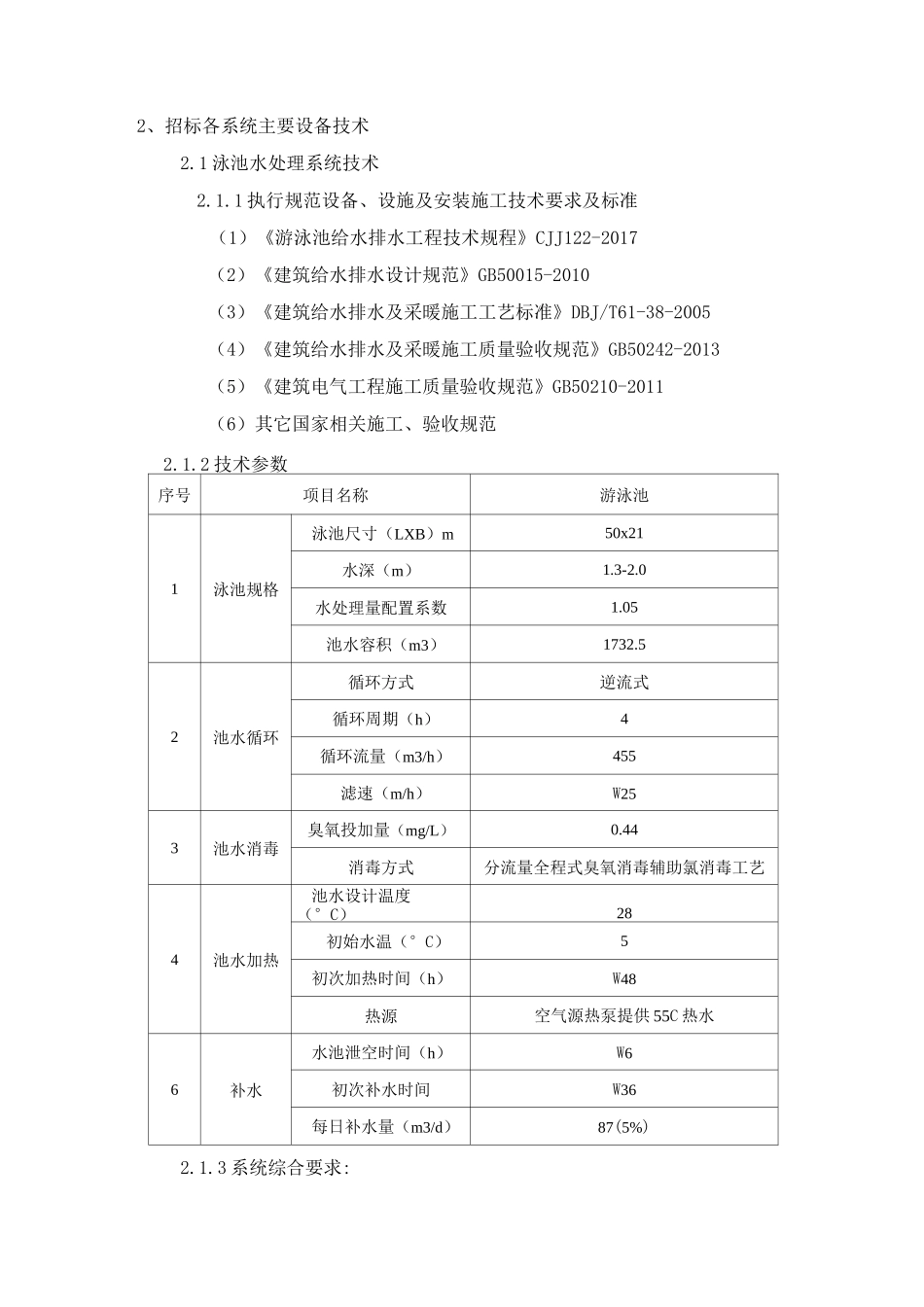

恒温泳池实施方案1、施工工作界面划分1.1 游泳池初次注水水源由市政冷水直供区供水,总包方接至泳池水处理机房内 2m 处(位置应尽量靠近给水总管),含水表、截止阀、防污隔断阀、法兰接口等,供水水压不小于 0.25Mpa,后续管线由泳池单位负责施工;1.2 机房内排水:由总包方在机房内集水井内设置潜污泵排至室外排水管网,包括液位控制箱的安装与动力电源的输入及输出。1.3 泳池泄空管路由总包方从池底接至机房内,后续由我方接至毛发过滤器前,动力排空,排水管接至过滤器反冲冼排污总管后排出机房;1.4 反冲冼排污管由我方接出机房外 1 米并预留法兰接口,后续至雨污水总管的管路由总包方负责接。1.5 供电:由总包方负责将总动力电源接至水处理机房内的水处理系统控制柜(包括空气源热泵的控制柜)内,从控制柜至各用电设备的线缆安装包含在本次招标范围。1. 6 设备基础及其它:(1)机房内设备及室外空气源热泵所需的基础(指砖砌或混凝土基础)由我方提供详细尺寸要求,由总包方负责按图纸尺寸完成基础的制作。(2)机房通风排气系统、地面排水沟(含盖板)、照明由总包方负责施工完成。1.7 系统安装材质说明:(1)游泳池水处理系统安装材料(限机房内,池体管路由总包方接至机房内,不含在本次招标范围),采用 UPVC 给水管,压力等级 1.0mpa;(2)水处理系统控制阀门采用塑胶蝶阀(水泵止回阀可采用塑胶材质或钢制质),DN 大于 150 时,采用涡轮蝶阀,DN 小于等于 150 时,采用手柄蝶阀,DN 小于等于 50 时,采用球阀;(3)空气源热泵热水系统的进水管路阀门材质与水处理系统相同,出水管路采用镀锌管,法兰连接,并做保温处理,出水管路阀门采用钢制闸阀。1.8 泳池池体配套设施:(1)泳道线挂勾预埋件由我方提供并负责预埋。(2)由中标人提供的全部泳池附件均由我方负责安装。1.9 游泳池初次调试用水及电由甲方负责,调试用药剂由我方负责提供。2、招标各系统主要设备技术2.1 泳池水处理系统技术2.1.1 执行规范设备、设施及安装施工技术要求及标准(1)《游泳池给水排水工程技术规程》CJJ122-2017(2)《建筑给水排水设计规范》GB50015-2010(3)《建筑给水排水及采暖施工工艺标准》DBJ/T61-38-2005(4)《建筑给水排水及采暖施工质量验收规范》GB50242-2013(5)《建筑电气工程施工质量验收规范》GB50210-2011(6)其它国家相关施工、验收规范2.1.2 技术参数序号项目名称游泳池1泳池规格泳池尺寸(LXB...
