钢结构实测实量监理用表

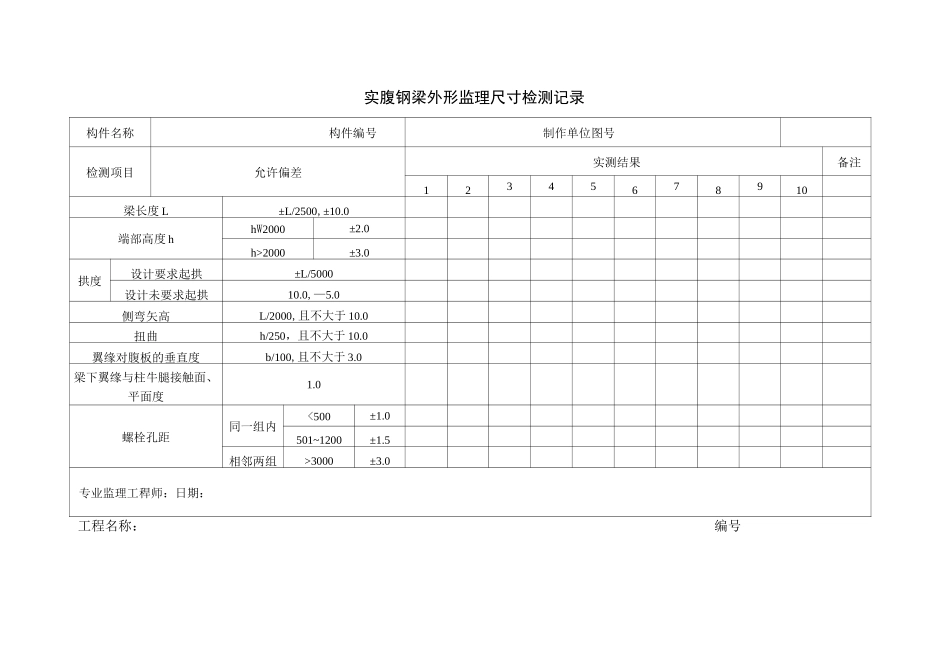

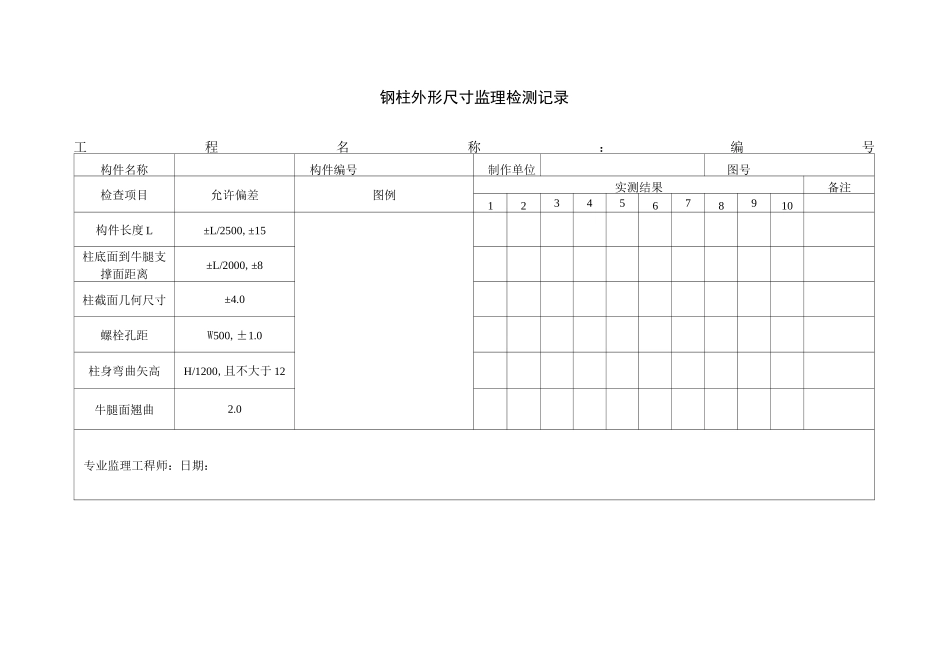

钢柱外形尺寸监理检测记录工程名称：编号构件名称构件编号制作单位图号检查项目允许偏差图例实测结果备注12345678910构件长度 L±L/2500,±15柱底面到牛腿支撑面距离±L/2000,±8柱截面几何尺寸±4.0螺栓孔距W500,±1.0柱身弯曲矢高H/1200,且不大于 12牛腿面翘曲2.0专业监理工稈师：日期：实腹钢梁外形监理尺寸检测记录构件名称构件编号制作单位图号检测项目允许偏差实测结果备注12345678910梁长度 L±L/2500,±10.0端部高度 hhW2000±2.0h>2000±3.0拱度设计要求起拱±L/5000设计未要求起拱10.0,—5.0侧弯矢高L/2000,且不大于 10.0扭曲h/250，且不大于 10.0翼缘对腹板的垂直度b/100,且不大于 3.0梁下翼缘与柱牛腿接触面、平面度1.0螺栓孔距同一组内<500±1.0501~1200±1.5相邻两组>3000±3.0专业监理工稈师：日期：工程名称：编号钢结构进场验收监理检测记录编号单位工程名称施工图号制作单位构件编号示意图：序号检查项目允许偏差(mm)实测偏差(mm)1焊缝质量未焊满V0.2+0.02t接头不良缺口深度V0.5t 并＜0.5表面夹渣、气孔角焊缝允许深V0.2t 长 V0.5t角焊缝焊脚不对称V2+0.2h2柱截面几何尺寸±3.03柱身弯曲矢高H/10004柱底板平面度5.05翼缘板对腹板垂直度1.56柱底面到柱端最上一个安装孔距离土L/15007屋架连接孔距离偏差±1.08檩条安装孔距±5.0说明：在偏差范围内的打 V,超差的写实测数据。质量说明专业监理工程师总监理工程师日期日期基础垫板地脚螺栓监理检测记录检测项目垫板顶面标高垫板水平度垫板位移地脚螺栓偏移地脚螺栓露出长度螺纹长度备注允许偏差0.0—3.0L/100020.05.0+30.00.0+30.00编号检测结果专业监理工稈师：日期：工程名称：编号钢柱安装监理检测记编工程名称：检测项目柱底轴线对定位轴线的偏移钢柱定位轴线钢柱垂直度备注允许偏差3.01.0H/1000，且不大于 10.0构件编号实测结果专业监理工稈师日期钢结构安装平行监理检测记录编号单位工程名称图号安装单位构件编号示意图：序号检查项目设计尺寸(mm)允许偏差(mm)实测偏差(mm)备注1柱底中心线对定位轴线位移5.02柱轴线垂直度10.03屋架梁跨中垂直度H/250.04屋架中心对定位轴线位移5.05屋架侧向弯曲矢咼L/10006冋一根梁两端顶面咼差L/1000最大 V10.07柱顶标高L/1000最大 V10.08屋架上弦顶面标高L/1000最大<15.09屋架跨度LV24,+3.0-7.0L>24,+5.0-10.010两榀屋架间距±10.0质量评述专业监理工程师日期钢结构安装监理旁站记录单编号：日期及气候：工程名称旁站工程部位旁...
