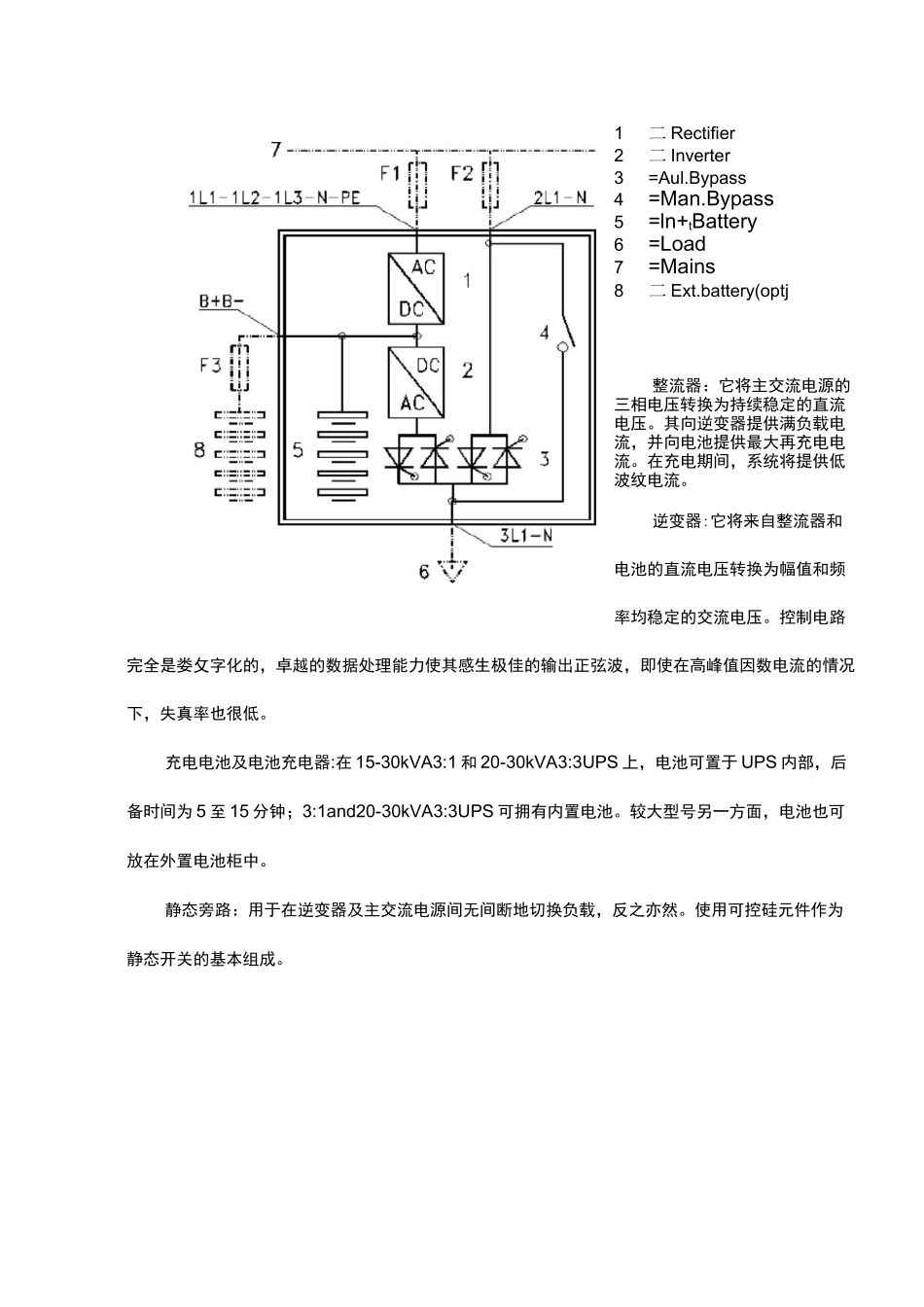

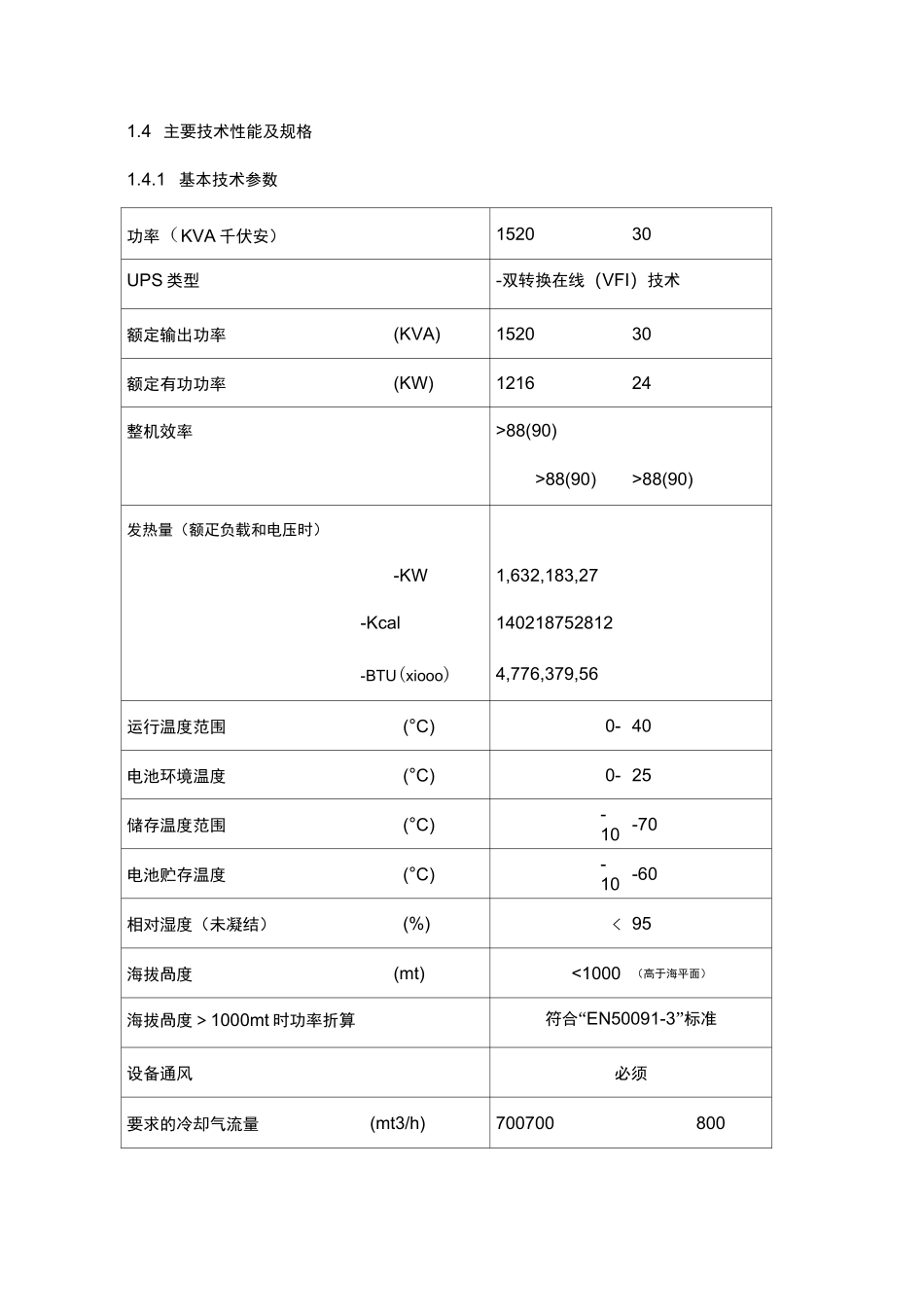

不间断电源（UPS）维护检修规程1.总则1.1 主题内容与适用范围本规程规定了不间断电源（UPS）的维护、检修、投运及其安全注意事项的具体技术要求和实施程序。本规程适用于氧化铝生产中在线使用的不间断电源（以下简称 UPS）组件，本组件的更新产品亦应参照使用。1.2 基本工作原理当市电正常供电时，市电整流回路后，分为两个回路同时动作，其一是经由充电回路对电池组充电，另一个则是经过逆变器的转换提供净化过的交流电力给负载使用；此时若市电发生异常，则逆变器的输入则改由电池组来供应，逆变器持续提供电力，达到完全不断电。由此可知，在线式不断电系统的输出完全由逆变器来供应，不论市电电力品质如何，其输出均是稳定且纯净的正弦波电源1.3 构成及功能UPS 基本构成如图 1 所示。1二 Rectifier2二 Inverter3=Aul.Bypass4=Man.Bypass5=ln+tBattery6=Load7=Mains8二 Ext.battery(optj整流器：它将主交流电源的三相电压转换为持续稳定的直流电压。其向逆变器提供满负载电流，并向电池提供最大再充电电流。在充电期间，系统将提供低波纹电流。逆变器:它将来自整流器和电池的直流电压转换为幅值和频率均稳定的交流电压。控制电路完全是娄攵字化的，卓越的数据处理能力使其感生极佳的输出正弦波，即使在高峰值因数电流的情况下，失真率也很低。充电电池及电池充电器:在 15-30kVA3:1 和 20-30kVA3:3UPS 上，电池可置于 UPS 内部，后备时间为 5 至 15 分钟；3:1and20-30kVA3:3UPS 可拥有内置电池。较大型号另一方面，电池也可放在外置电池柜中。静态旁路：用于在逆变器及主交流电源间无间断地切换负载，反之亦然。使用可控硅元件作为静态开关的基本组成。1.4 主要技术性能及规格1.4.1 基本技术参数功率（KVA 千伏安）152030UPS 类型-双转换在线（VFI）技术额定输出功率(KVA)152030额定有功功率(KW)121624整机效率>88(90)>88(90)>88(90)发热量（额疋负载和电压时）-KW1,632,183,27-Kcal140218752812-BTU(xiooo)4,776,379,56运行温度范围(°C)0- 40电池环境温度(°C)0- 25储存温度范围(°C)-10 -70电池贮存温度(°C)-10 -60相对湿度（未凝结）(%)< 95海拔咼度(mt)<1000（高于海平面）海拔咼度＞1000mt 时功率折算符合“EN50091-3”标准设备通风必须要求的冷却气流量(mt3/h)700700800噪声水平（符合 EN50091 标准）<58db标准电池类型铅酸电池（N。电池单体）192192192贮存时间（未再充电）(25°C)3 个月防护等级IP2...
