T梁预制首件工艺总结

T梁预制首件工艺总结_第1页
1/17
T梁预制首件工艺总结_第2页
2/17
T梁预制首件工艺总结_第3页
3/17

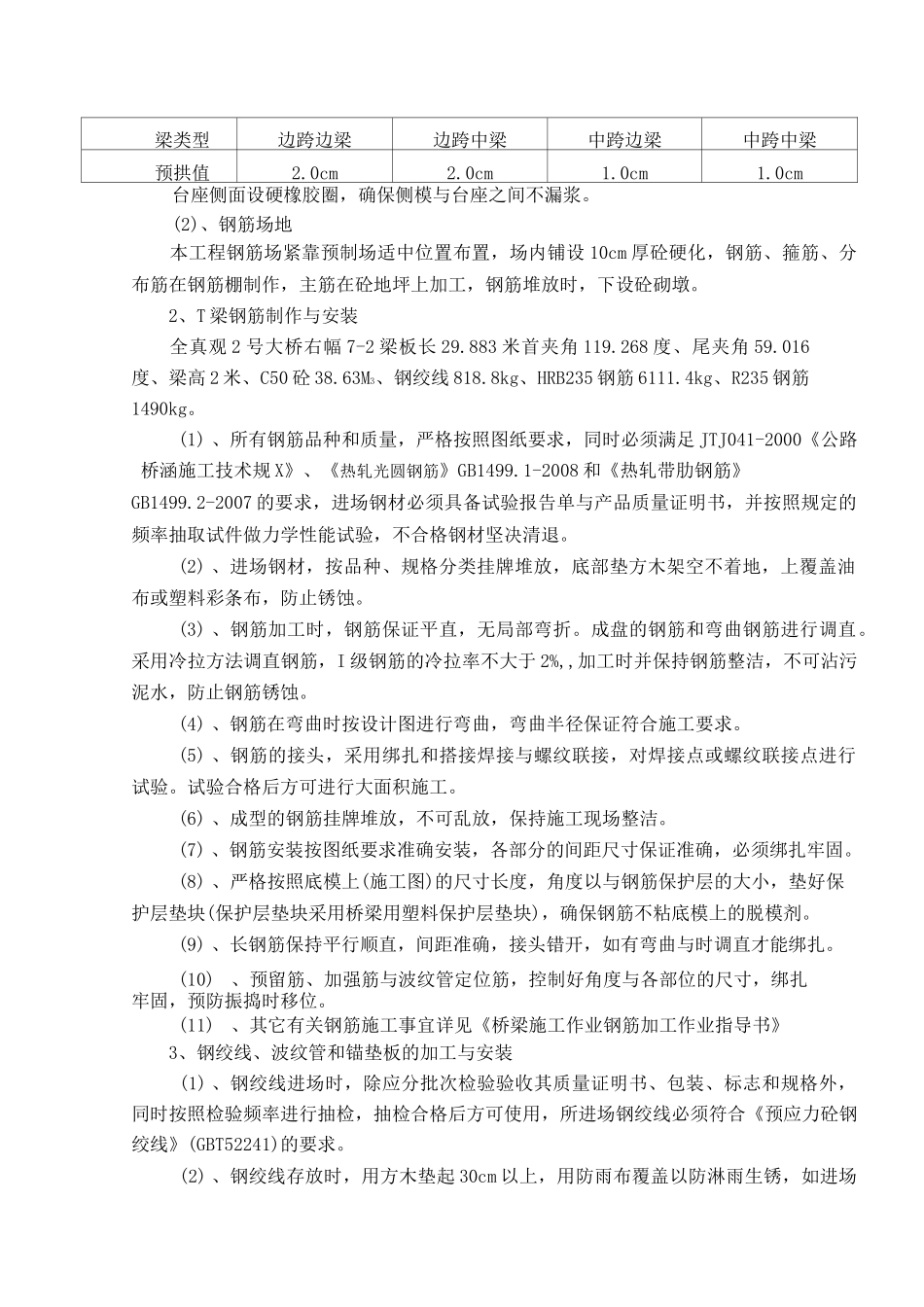

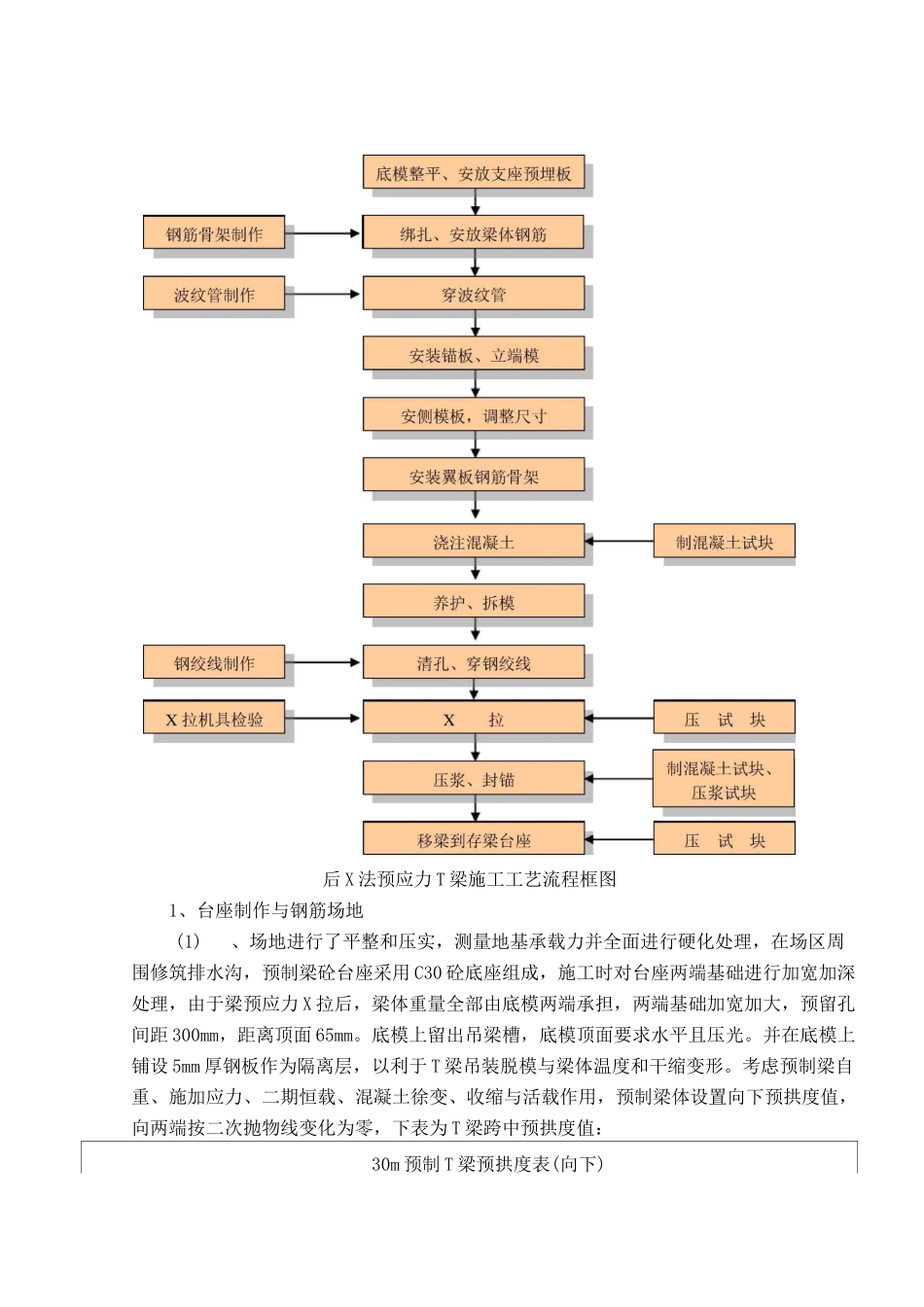

K86+518 全真观 2 号大桥右幅 7-2后 X 法预应力 T 梁(首件工程)施工工艺总结一、首件概况:全真观 2 号大桥位于全真观村一组与道观村四组之间。桥梁上跨 G209 国道与官山河。桥跨设计为 8 孔 30 米 T 梁,交角 120 度。桥梁中心桩号 K86+518,起点桩号 K86+394.5,终点桩号 K86+645.5,桥梁全长 251.0 米,桥梁上部构造为 30 米跨径先简支后结构连续 T 型梁,0#台左、右幅为柱式台、桩基础,1#墩、2#墩、3#墩、4#墩、5#墩、6#墩、7#墩为双柱式桥墩、桩基础,8#台采用 U 型台、柱式墩、扩大基础;4-3 桩基桩径 2.0 米、桩长 15 米,由于该桩基为与官山河河道中,米用钻孔灌注桩施工工艺。右幅 7-2 先简支后连续 30 米预应力 T 梁采用 C50 混凝土浇筑。二、施工准备1、技术准备开工前项目部对参加 T 梁预制的所有现场管理人员和施工人员进行详细的技术交底,对设计图纸各结构尺寸与要求进行详细的说明,使全体施工人员熟悉设计图纸,掌握施工程序和质量控制要点。预制 T 梁砼标号为 C50 砼,项目部试验室进行 C50 砼配合比标准试验并将结果上报驻地办,经驻地办试验室验证,确定预制 T 梁 C50 砼配合比。2、机具准备龙门吊 2 台,1000 型拌和站 2 套、8m3混凝土搅拌车 4 辆、120KW 发电机 1 台、钢筋切断机 2 台、钢筋弯曲机 3 台、200tX 拉千斤顶 3 台,JW180 灰浆搅拌机 1 台。真空压浆机一台,插入式振捣棒 4 个,平板式振动器 12 个。3、材料准备混凝土拌和站准备足量的碎石、砂、水泥,以确保预制 T 梁所需砼的供应,钢筋、钢绞线按施工需要不断进购,每批材料进场后项目部试验室进行检验,各种材料符合《公路桥涵施工技术规》JTJ041-2000《热轧光圆钢筋》GB1499.1-2008 和《热轧带肋钢筋》GB1499.2-2007 的要求,自检合格后报请试验监理工程师进行检查验收。4、人员配置为确保预制过程中形成流水作业,预应力砼 T 梁预制施工需配备人员 65 人,其中现场管理人员 3 人、混凝土施工班 10 人、钢筋加工班 17 人、模板安装班 15 人、X 拉压浆班 10 人、杂工 10 人。三、施工工艺后 X 法预应力 T 梁施工工艺流程框图1、台座制作与钢筋场地(1)、场地进行了平整和压实,测量地基承载力并全面进行硬化处理,在场区周围修筑排水沟,预制梁砼台座采用 C30 砼底座组成,施工时对台座两端基础进行加宽加深处理,由于梁预应力 X 拉后,梁体...
