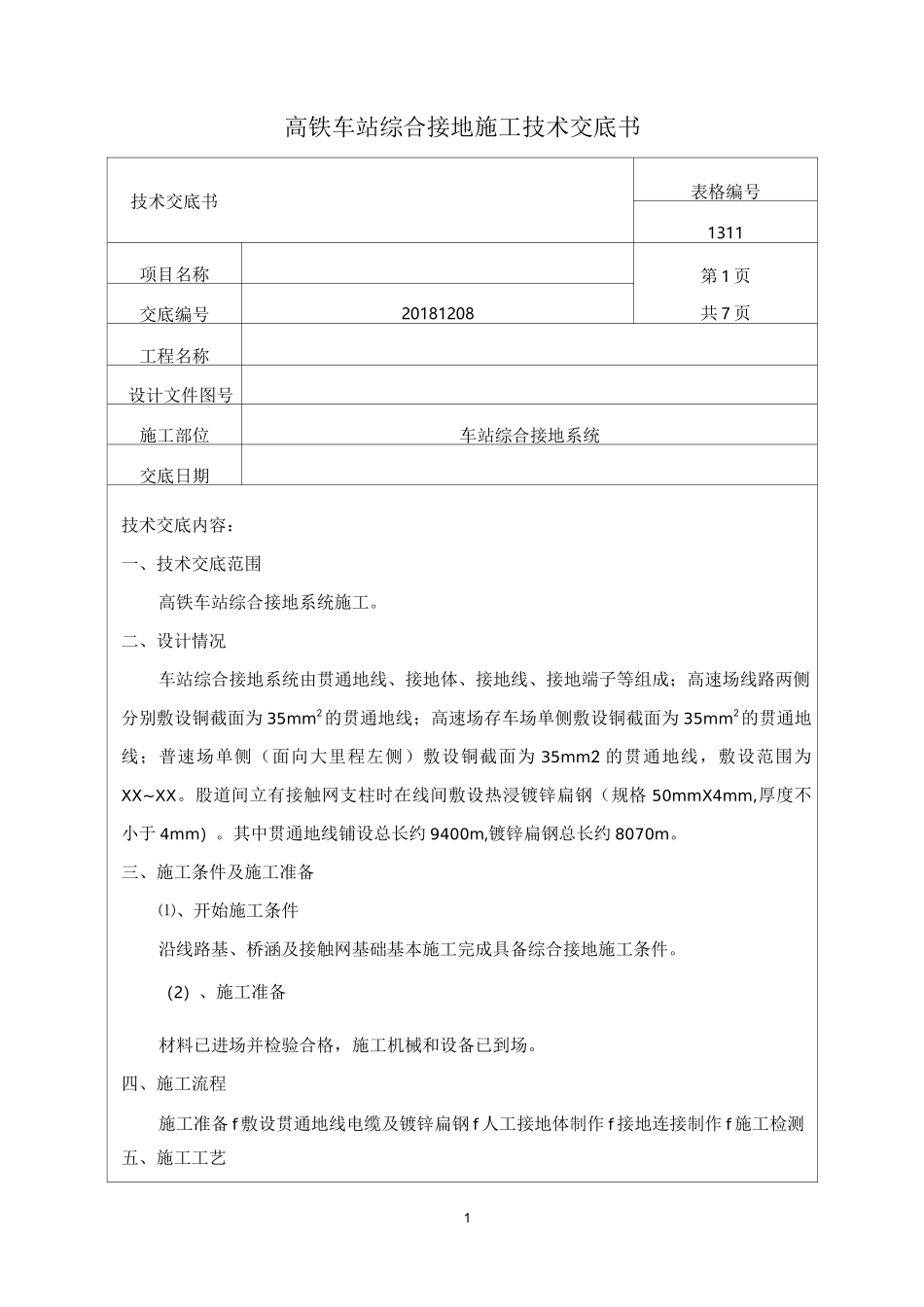

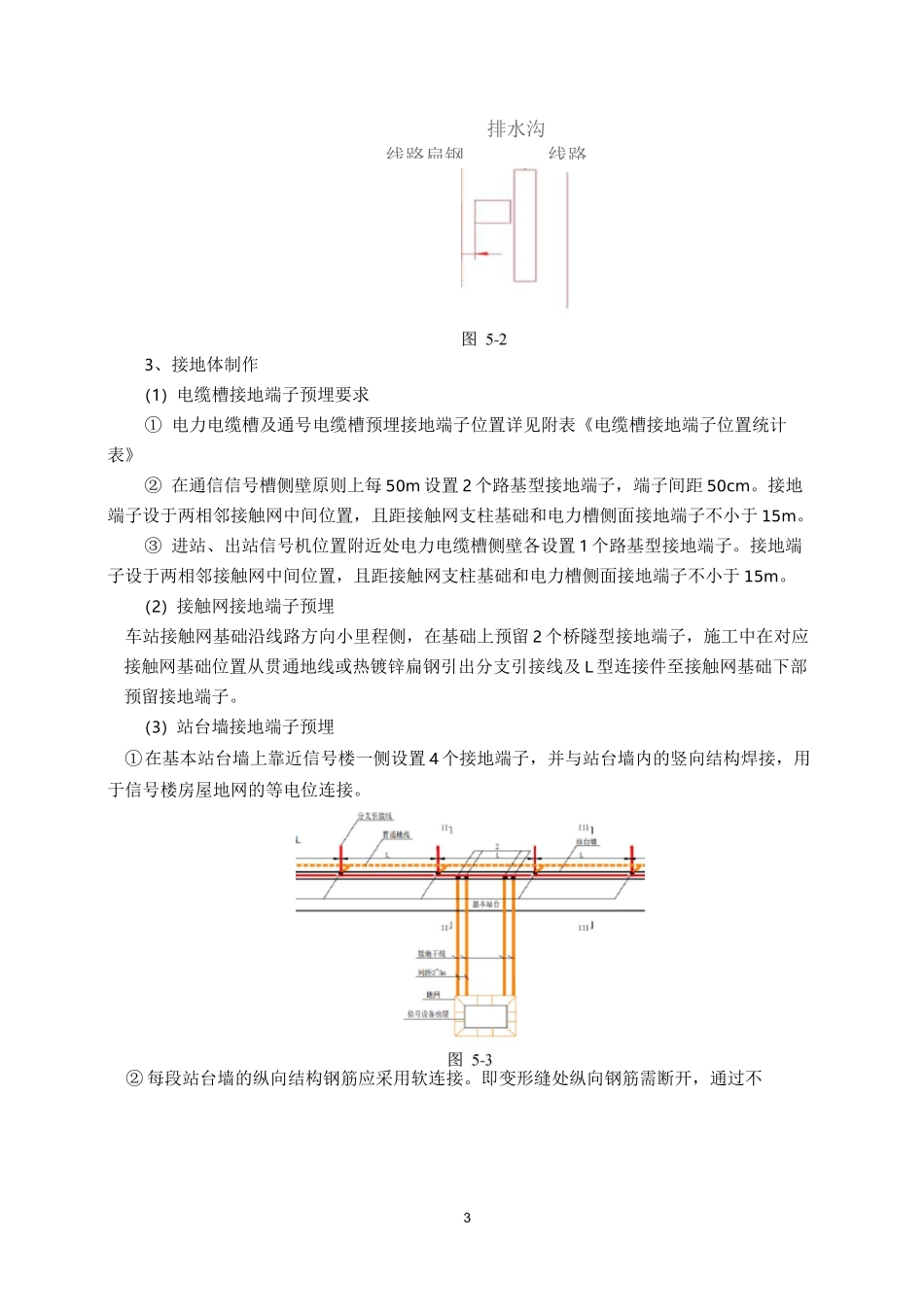

1高铁车站综合接地施工技术交底书技术交底书表格编号1311项目名称第 1 页共 7 页交底编号20181208工程名称设计文件图号施工部位车站综合接地系统交底日期技术交底内容：一、技术交底范围高铁车站综合接地系统施工。二、设计情况车站综合接地系统由贯通地线、接地体、接地线、接地端子等组成；高速场线路两侧分别敷设铜截面为 35mm2的贯通地线；高速场存车场单侧敷设铜截面为 35mm2的贯通地线；普速场单侧（面向大里程左侧）敷设铜截面为 35mm2 的贯通地线，敷设范围为XX~XX。股道间立有接触网支柱时在线间敷设热浸镀锌扁钢（规格 50mmX4mm,厚度不小于 4mm）。其中贯通地线铺设总长约 9400m,镀锌扁钢总长约 8070m。三、施工条件及施工准备⑴、开始施工条件沿线路基、桥涵及接触网基础基本施工完成具备综合接地施工条件。（2）、施工准备材料已进场并检验合格，施工机械和设备已到场。四、施工流程施工准备 f 敷设贯通地线电缆及镀锌扁钢 f 人工接地体制作 f 接地连接制作 f 施工检测五、施工工艺21、施工准备审核施工图纸，现场定位出贯通地线和镀锌扁钢埋设位置及高程。2、敷设贯通地线电缆及镀锌扁钢（1）贯通地线电缆。施工工艺：放线 f 挖槽 f 敷设电缆 f 电缆连接 f 回填压实① 在填筑到达敷设地线电缆高程位置上的路基表面，技术员放线定点由施工队用白灰洒出电缆沟路径。② 贯通地线埋设深度在基床底层顶面下 30~40cm 处，信号专用贯通地线在路基上直埋 60cm，由小型挖机开挖至设计标高后，人工清理沟槽底部浮土。清理完成后向沟内放入40mm 厚、粒径不大于 5mm 的细土，作为保护垫层，并将细土在沟底铺平；桥涵段电缆埋设在电缆槽保护层内。③ 敷设电缆时应将电缆盘架在车辆上，转动电缆盘边走边布放电缆。放置电缆时不得使电缆出现扭劲和背扣。④ 贯通地线电缆接续、T 型连接应按压接工艺制作。⑤ 电缆槽敷设至沟内后，向沟内电缆上部放入 40mm 厚、粒径不大于 5mm 的细土，并将这保护层细土在沟上铺平隆起，最后回填土后用步夯机或压路机压实电缆上的盖土，压实系数同路基。⑥ 贯通地线在 XX、XX、XX 处横向连接。横向连接线敷设方法同路基段贯通地线。（2）镀锌扁钢铺设① 股道间立有接触网支柱时在线间碎石层下方，距离地面以下 100mm 敷设热浸镀锌扁钢（规格 50mmX4mm，厚度不小于 4mm），接触网基础及相关基础设备、设施的接地均可通过不锈钢连接线与热镀锌扁钢连接。热镀锌扁钢...
