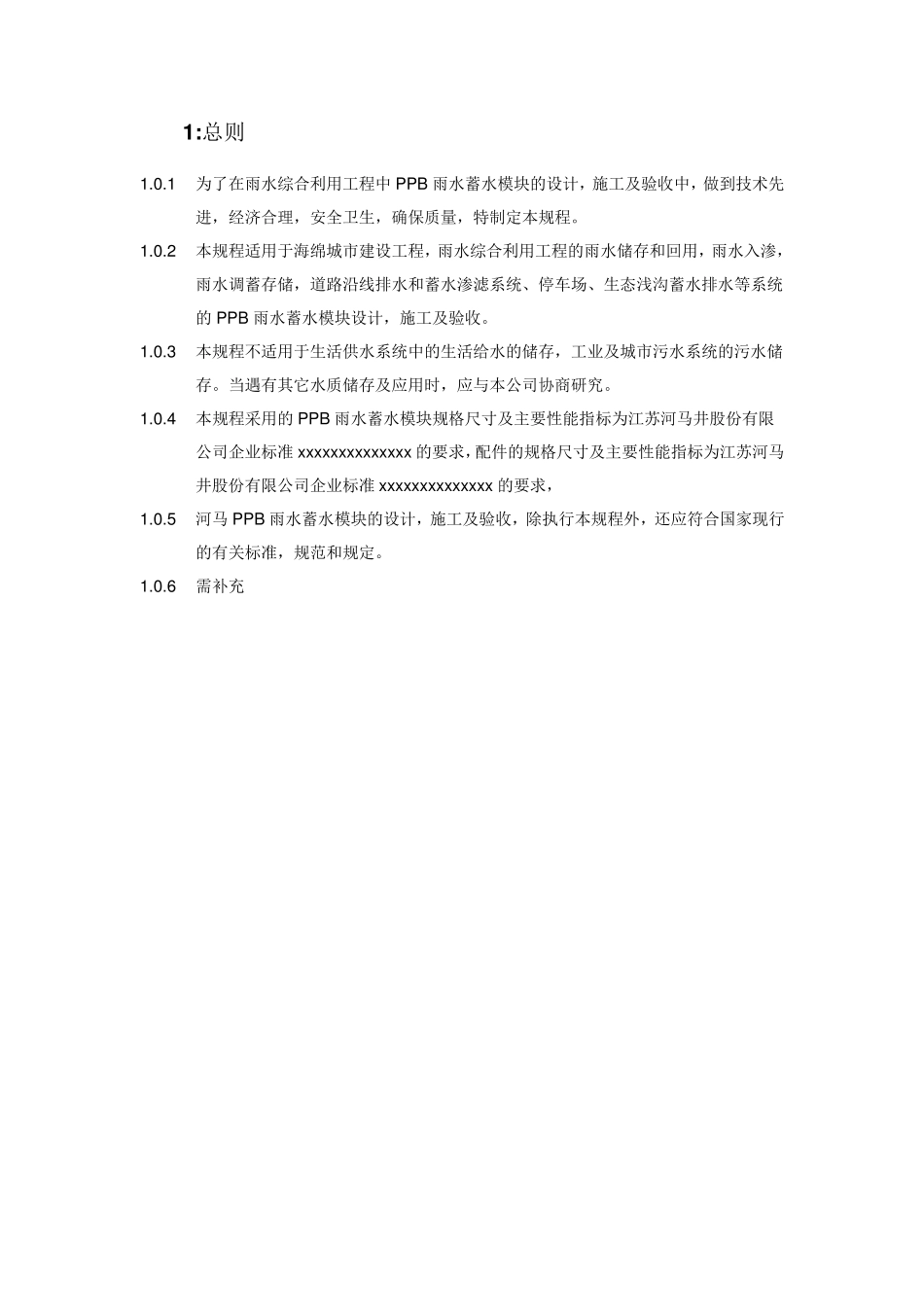

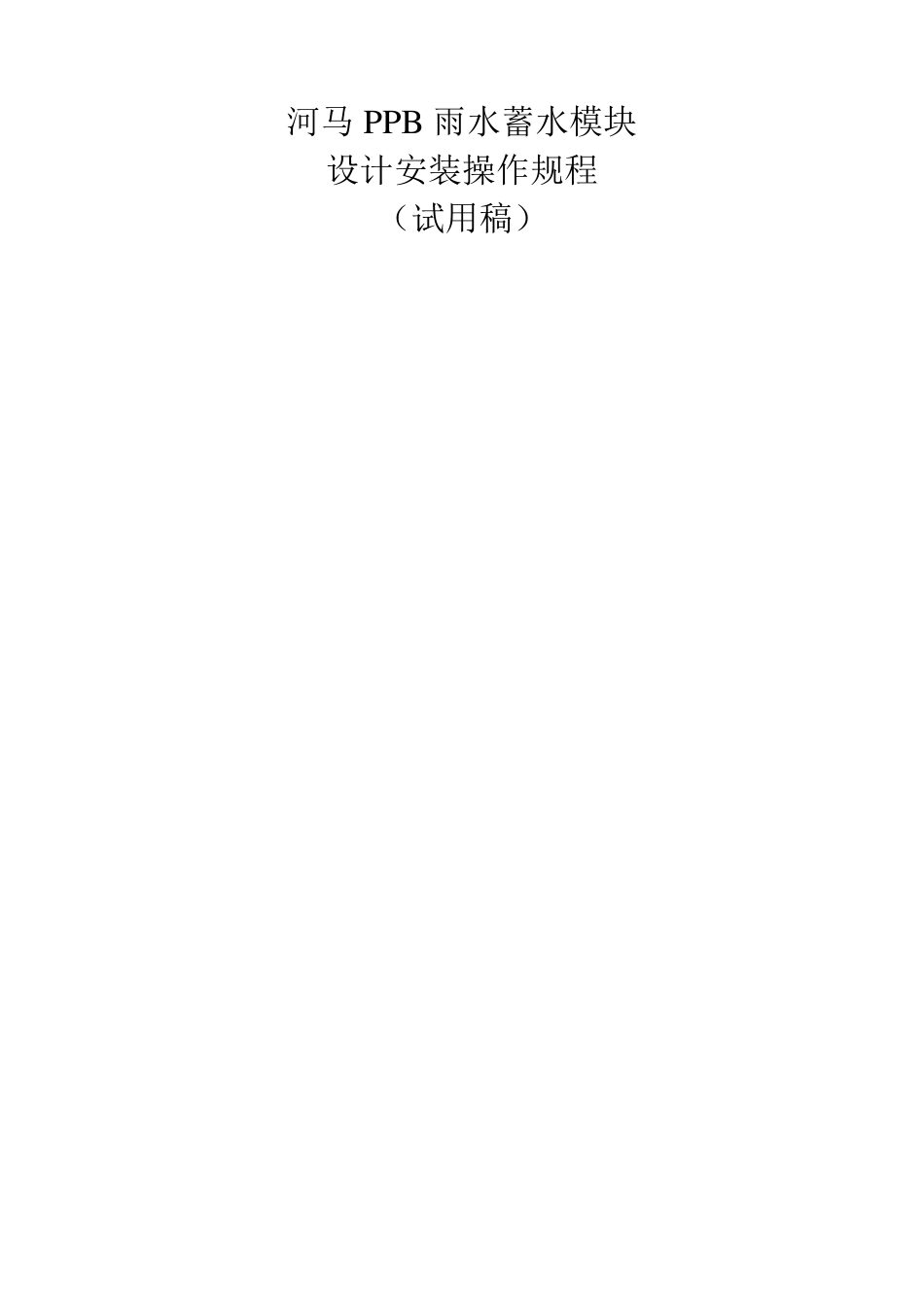

河马PPB 雨水蓄水模块 设计安装操作规程 (试用稿) 1:总则 1.0.1 为了在雨水综合利用工程中PPB 雨水蓄水模块的设计,施工及验收中,做到技术先进,经济合理,安全卫生,确保质量,特制定本规程。 1.0.2 本规程适用于海绵城市建设工程,雨水综合利用工程的雨水储存和回用,雨水入渗,雨水调蓄存储,道路沿线排水和蓄水渗滤系统、停车场、生态浅沟蓄水排水等系统的PPB 雨水蓄水模块设计,施工及验收。 1.0.3 本规程不适用于生活供水系统中的生活给水的储存,工业及城市污水系统的污水储存。当遇有其它水质储存及应用时,应与本公司协商研究。 1.0.4 本规程采用的PPB 雨水蓄水模块规格尺寸及主要性能指标为江苏河马井股份有限公司企业标准 xxxxxxxxxxxxxx的要求,配件的规格尺寸及主要性能指标为江苏河马井股份有限公司企业标准 xxxxxxxxxxxxxx的要求, 1.0.5 河马 PPB 雨水蓄水模块的设计,施工及验收,除执行本规程外,还应符合国家现行的有关标准,规范和规定。 1.0.6 需补充 2:名称和术语 2.0.1 雨水蓄水模块 雨水蓄水模块是一种可以用来储存水,但不占空间的新型产品;具有超强的承压能力;95%以上的镂空空间可以实现更有效率的蓄水。使用防水布或者土工布可以完成蓄水,排放,同时还需要在结构内设置好进水管、出水管、水泵位置和检查井。 2.0.2 模块链接件 将单个蓄水模块连接为一个整体的连接配件。雨水蓄水模块体组成联合体时必须使用模块链接件 2.0.3 蓄水模块侧板 雨水蓄水模块体的侧向保护板。与雨水蓄水模块体组成联合体,用于抵抗侧向土压力。 2.0.4 蓄水模块盖板 雨水蓄水模块体的顶面保护板。与雨水蓄水模块体组成联合体,用于抵抗正向荷载。 2.0.5 工作压力 为确保雨水蓄水模块体长期安全运行,设计中对选用的公称压力等级模块在允许压力基础上,附加一定的安全余量后所采用的设计压力。 2.0.6 允许压力 雨水蓄水模块体在某一温度下,确保一定使用寿命,长期安全运行,系统可以承受的最大压力,雨水蓄水模块体的允许压力与温度,使用寿命,环境有关。 2.0.7 覆土深度 覆土深度是指覆盖土的厚度。是指埋地雨水蓄水模块顶面至地表面的垂直距离。 2.0.8 最小覆土深度 雨水蓄水模块体考虑到上部荷载,地下水浮力,土壤冰冻深度等影响因素下的顶面最小覆土深度,应根据模块材料强度、外部荷载、土壤冰冻深度和土壤性质等条件,结合当地埋设经验确定。顶面最小覆土深度宜为:人行道下 0...
