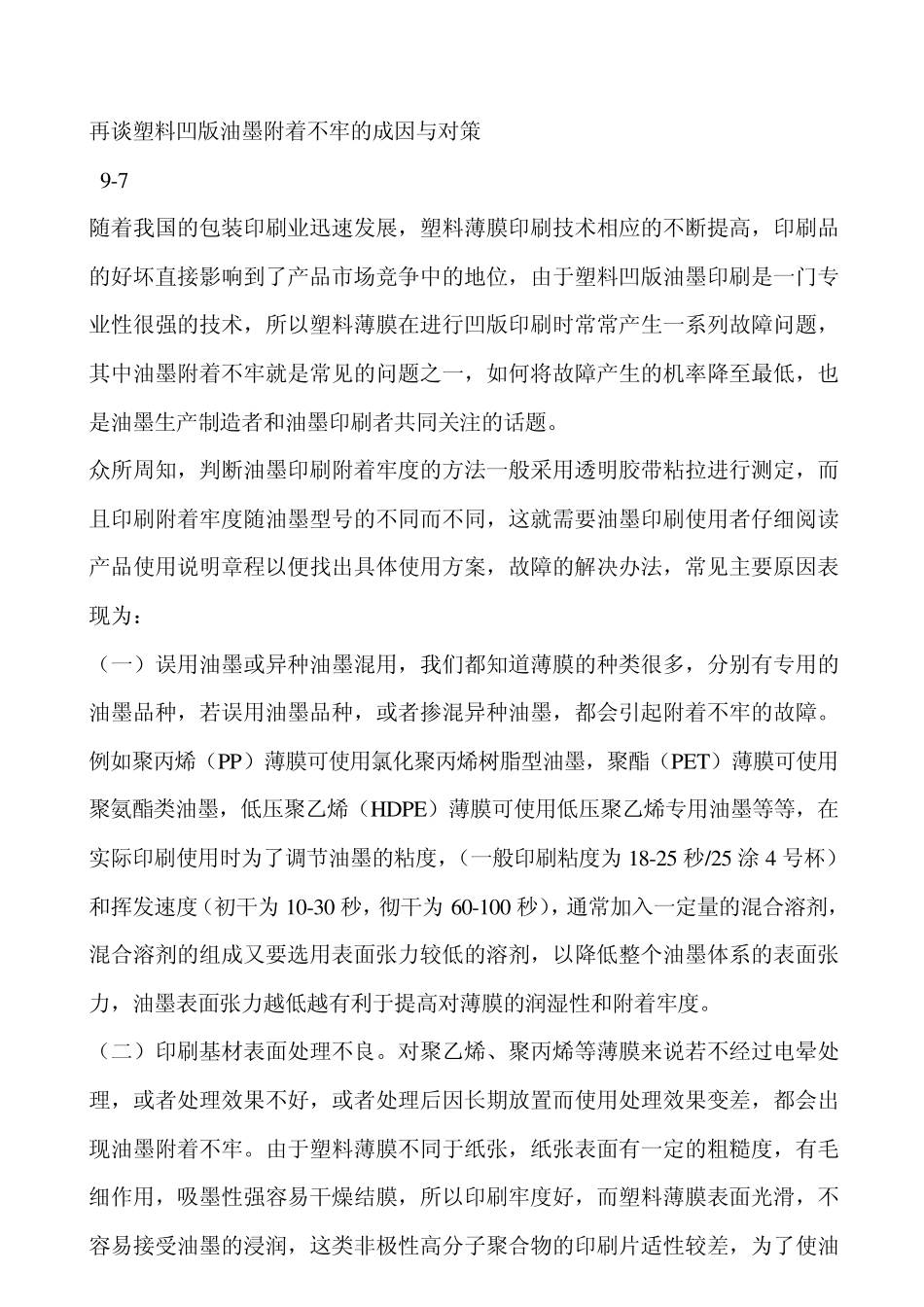

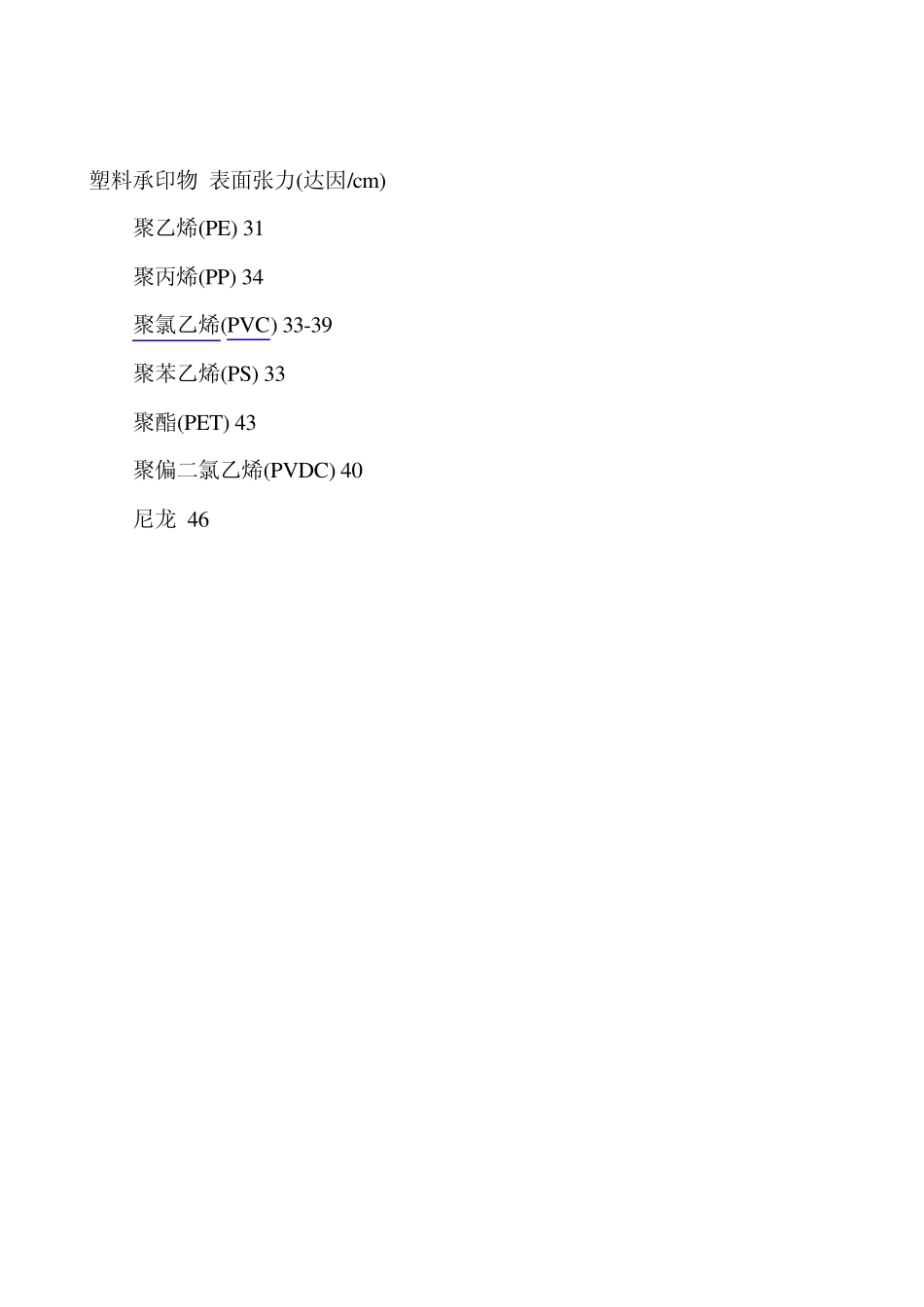

塑料承印物 表面张力(达因/cm ) 聚乙烯(PE) 31 聚丙烯(PP) 34 聚氯乙烯(PVC) 33-39 聚苯乙烯(PS) 33 聚酯(PET) 43 聚偏二氯乙烯(PVDC) 40 尼龙 46 再谈塑料凹版油墨附着不牢的成因与对策 9-7 随着我国的包装印刷业迅速发展，塑料薄膜印刷技术相应的不断提高，印刷品的好坏直接影响到了产品市场竞争中的地位，由于塑料凹版油墨印刷是一门专业性很强的技术，所以塑料薄膜在进行凹版印刷时常常产生一系列故障问题，其中油墨附着不牢就是常见的问题之一，如何将故障产生的机率降至最低，也是油墨生产制造者和油墨印刷者共同关注的话题
众所周知，判断油墨印刷附着牢度的方法一般采用透明胶带粘拉进行测定，而且印刷附着牢度随油墨型号的不同而不同，这就需要油墨印刷使用者仔细阅读产品使用说明章程以便找出具体使用方案，故障的解决办法，常见主要原因表现为： （一）误用油墨或异种油墨混用，我们都知道薄膜的种类很多，分别有专用的油墨品种，若误用油墨品种，或者掺混异种油墨，都会引起附着不牢的故障
例如聚丙烯（PP）薄膜可使用氯化聚丙烯树脂型油墨，聚酯（PET）薄膜可使用聚氨酯类油墨，低压聚乙烯（HDPE）薄膜可使用低压聚乙烯专用油墨等等，在实际印刷使用时为了调节油墨的粘度，（一般印刷粘度为18-25 秒/25 涂4 号杯）和挥发速度（初干为10-30 秒，彻干为60-100 秒），通常加入一定量的混合溶剂，混合溶剂的组成又要选用表面张力较低的溶剂，以降低整个油墨体系的表面张力，油墨表面张力越低越有利于提高对薄膜的润湿性和附着牢度
（二）印刷基材表面处理不良
对聚乙烯、聚丙烯等薄膜来说若不经过电晕处理，或者处理效果不好，或者处理后因长期放置而使用处理效果变差，都会出现油墨附着不牢

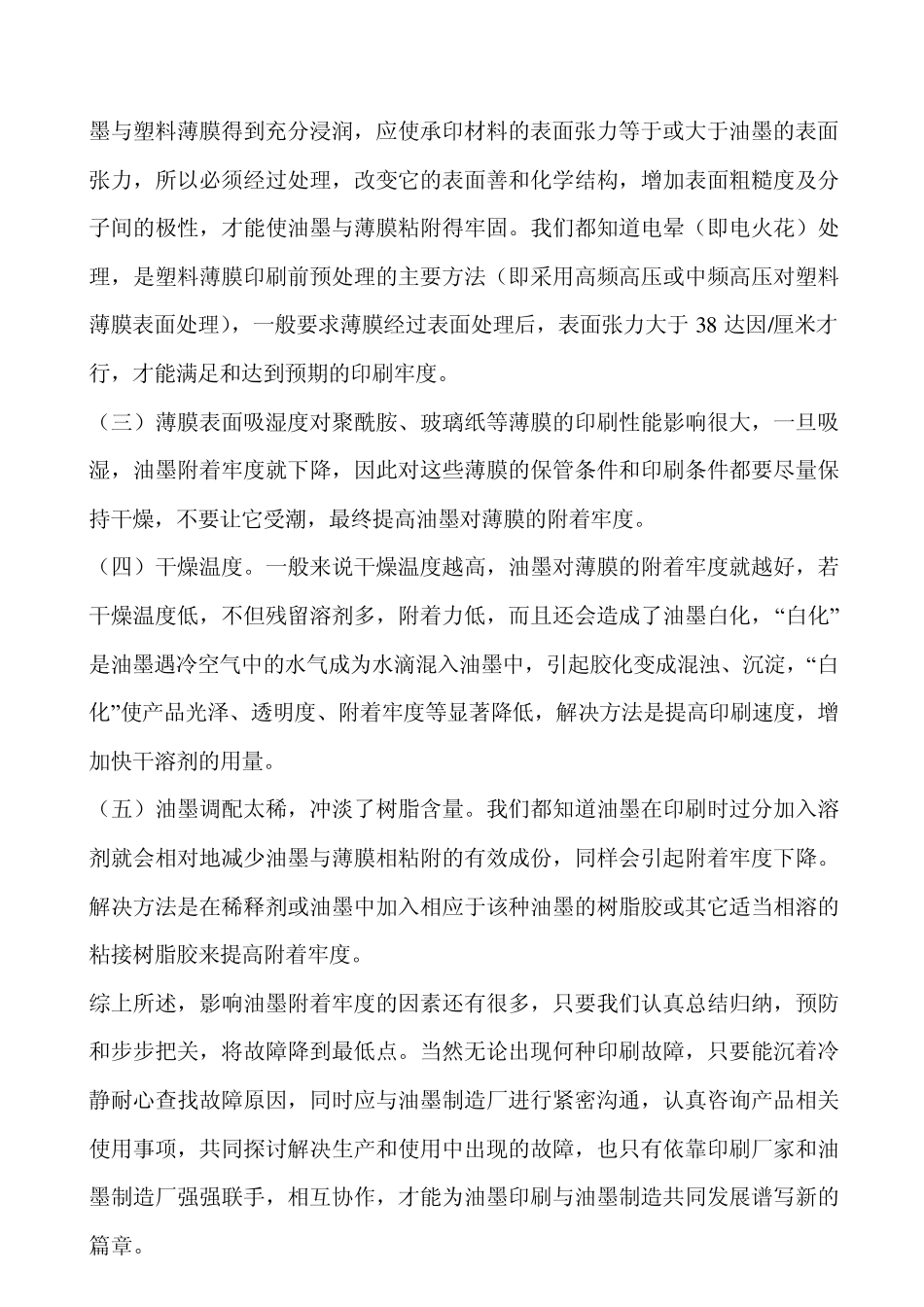

由于塑料薄膜不同于纸张，纸张表面有一定的粗糙度，有毛细作用，吸墨性强容易干燥结膜，所以印
