油封知识问答

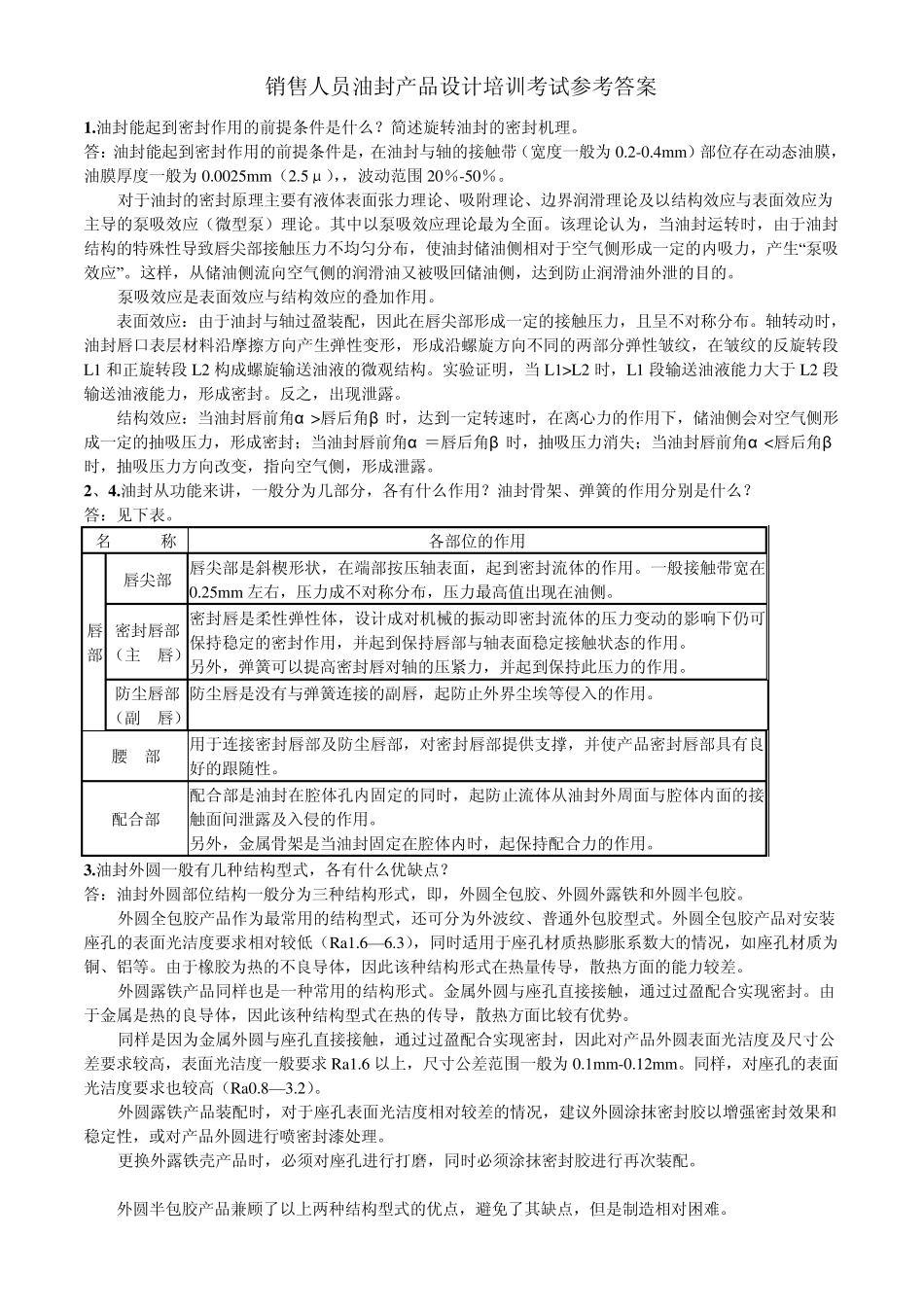

销售人员油封产品设计培训考试参考答案 1 .油封能起到密封作用的前提条件是什么？简述旋转油封的密封机理。 答：油封能起到密封作用的前提条件是，在油封与轴的接触带（宽度一般为0.2-0.4m m ）部位存在动态油膜，油膜厚度一般为0.0025m m （2.5μ），，波动范围20％-50％。 对于油封的密封原理主要有液体表面张力理论、吸附理论、边界润滑理论及以结构效应与表面效应为主导的泵吸效应（微型泵）理论。其中以泵吸效应理论最为全面。该理论认为，当油封运转时，由于油封结构的特殊性导致唇尖部接触压力不均匀分布，使油封储油侧相对于空气侧形成一定的内吸力，产生“泵吸效应” 。这样，从储油侧流向空气侧的润滑油又被吸回储油侧，达到防止润滑油外泄的目的。 泵吸效应是表面效应与结构效应的叠加作用。 表面效应：由于油封与轴过盈装配，因此在唇尖部形成一定的接触压力，且呈不对称分布。轴转动时，油封唇口表层材料沿摩擦方向产生弹性变形，形成沿螺旋方向不同的两部分弹性皱纹，在皱纹的反旋转段L1 和正旋转段 L2 构成螺旋输送油液的微观结构。实验证明，当 L1>L2 时，L1 段输送油液能力大于L2 段输送油液能力，形成密封。反之，出现泄露。 结构效应：当油封唇前角α >唇后角β 时，达到一定转速时，在离心力的作用下，储油侧会对空气侧形成一定的抽吸压力，形成密封；当油封唇前角α ＝唇后角β 时，抽吸压力消失；当油封唇前角α <唇后角β时，抽吸压力方向改变，指向空气侧，形成泄露。 2 、4 .油封从功能来讲，一般分为几部分，各有什么作用？油封骨架、弹簧的作用分别是什么？ 答：见下表。 名 称 各部位的作用 唇部 唇尖部 唇尖部是斜楔形状，在端部按压轴表面，起到密封流体的作用。一般接触带宽在0.25m m 左右，压力成不对称分布，压力最高值出现在油侧。 密封唇部 （主 唇） 密封唇是柔性弹性体，设计成对机械的振动即密封流体的压力变动的影响下仍可保持稳定的密封作用，并起到保持唇部与轴表面稳定接触状态的作用。 另外，弹簧可以提高密封唇对轴的压紧力，并起到保持此压力的作用。 防尘唇部 （副 唇） 防尘唇是没有与弹簧连接的副唇，起防止外界尘埃等侵入的作用。 腰 部 用于连接密封唇部及防尘唇部，对密封唇部提供支撑，并使产品密封唇部具有良好的跟随性。 配合部 配合部是油封在腔体孔内固定的同时，起防止流体从油封外周面与腔体内面的接触面间泄露及入侵的作用。 另外...
