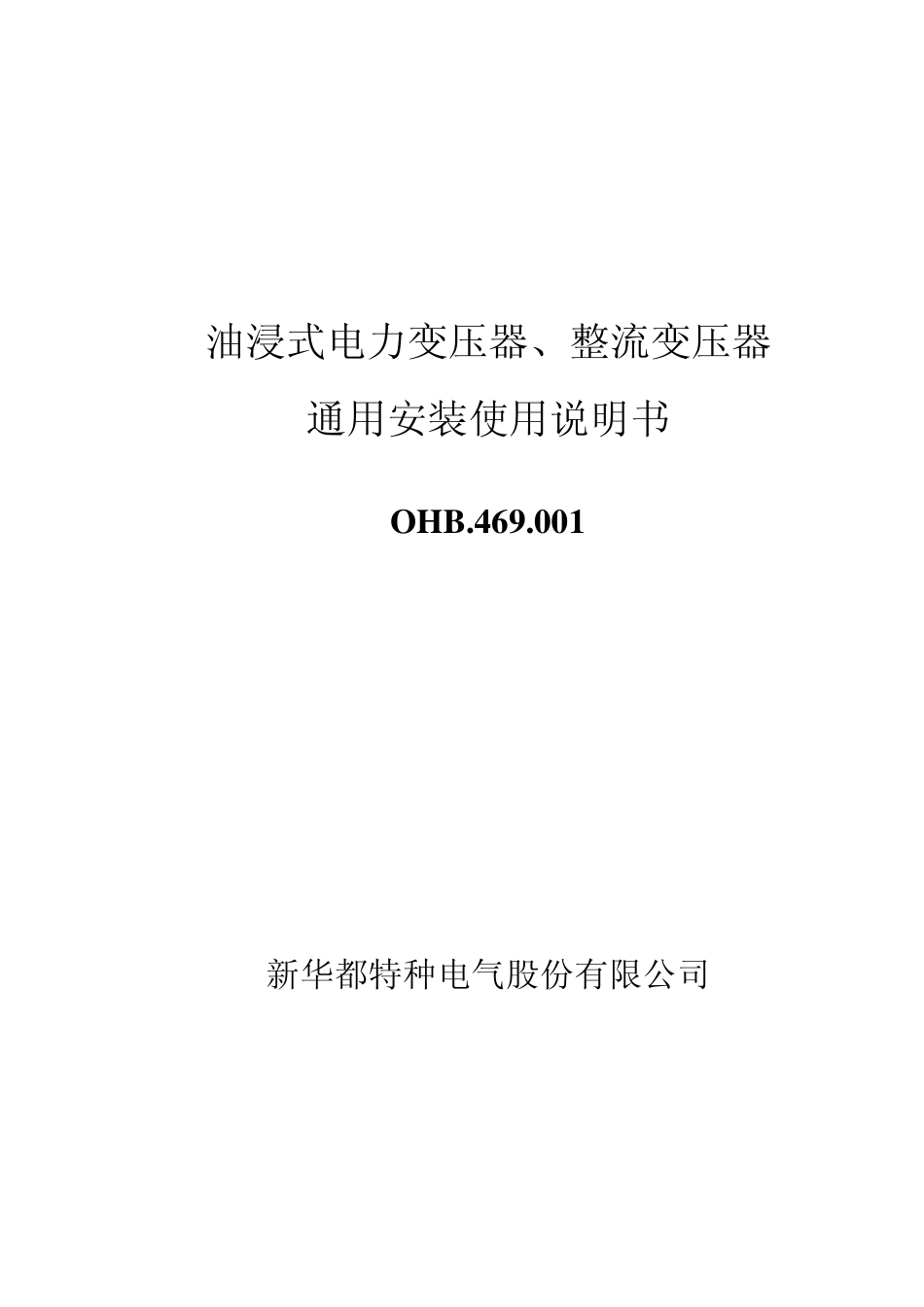

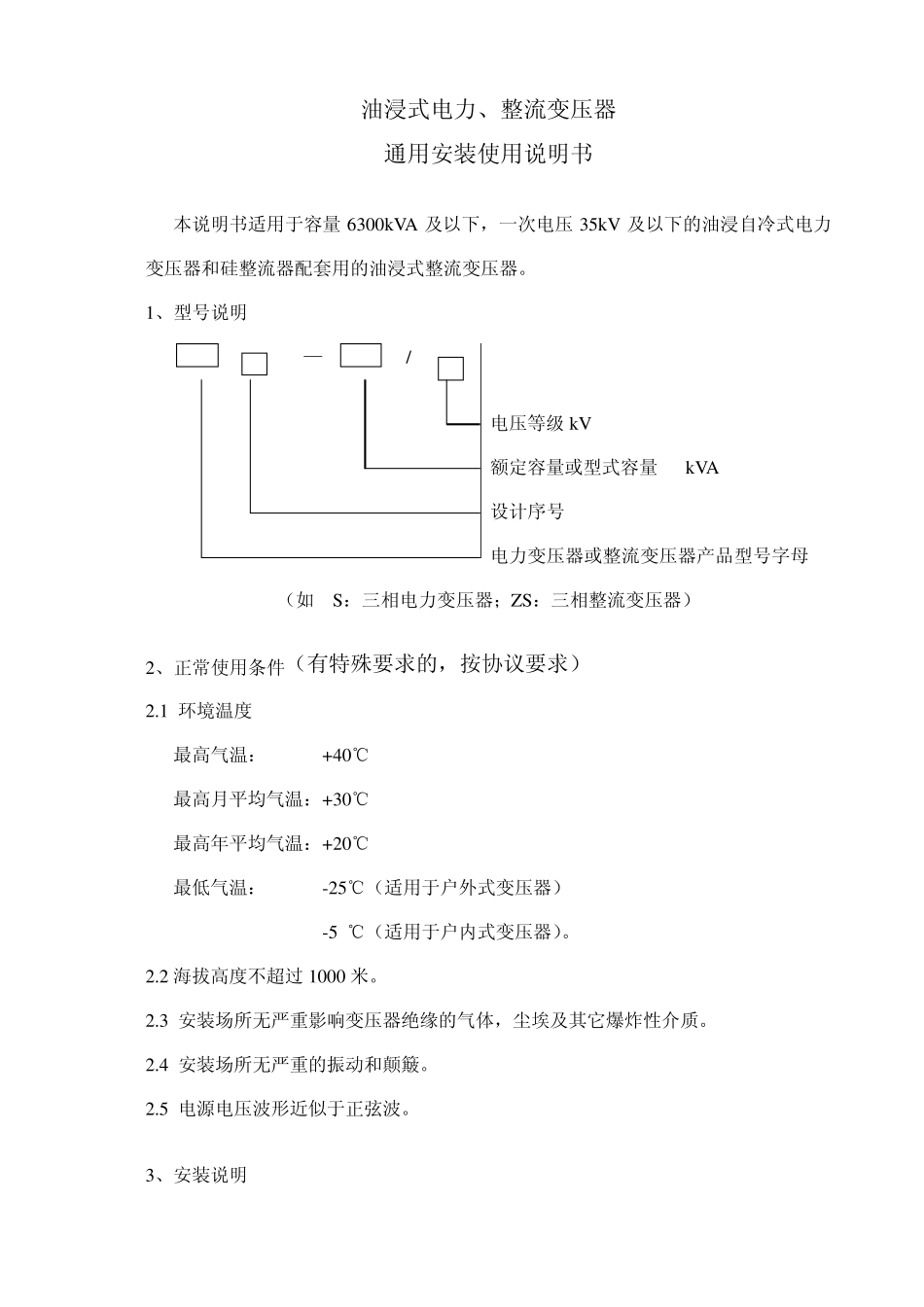

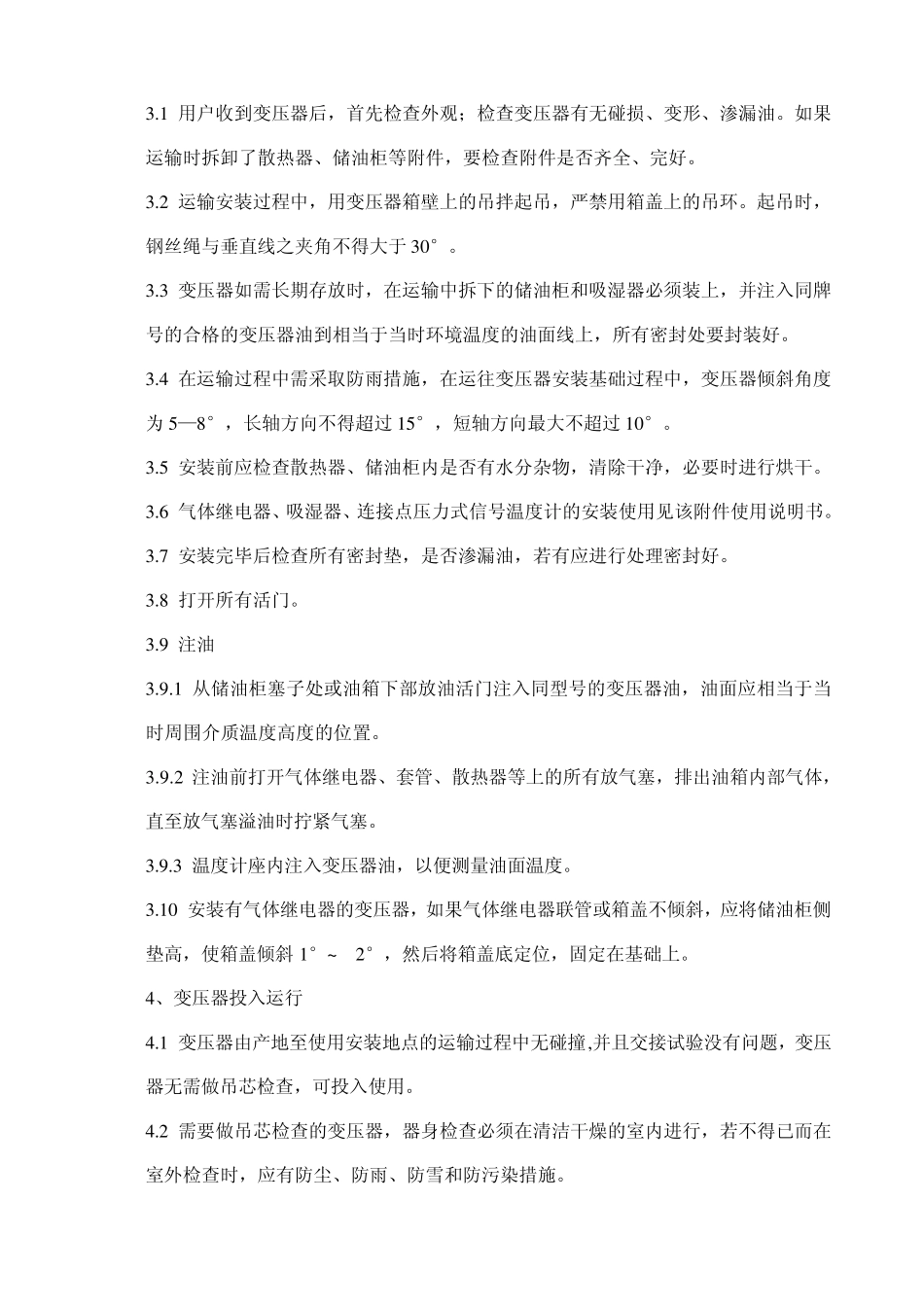

油浸式电力变压器、整流变压器 通用安装使用说明书 OHB.469.001 新华都特种电气股份有限公司 油浸式电力、整流变压器 通用安装使用说明书 本说明书适用于容量6300kVA 及以下，一次电压35kV 及以下的油浸自冷式电力变压器和硅整流器配套用的油浸式整流变压器。 1、型号说明 — / 电压等级 kV 额定容量或型式容量 kVA 设计序号 电力变压器或整流变压器产品型号字母 （如 S：三相电力变压器；ZS：三相整流变压器） 2、正常使用条件（有特殊要求的，按协议要求） 2.1 环境温度 最高气温： +40℃ 最高月平均气温：+30℃ 最高年平均气温：+20℃ 最低气温： -25℃（适用于户外式变压器） -5 ℃（适用于户内式变压器）。 2.2 海拔高度不超过 1000 米。 2.3 安装场所无严重影响变压器绝缘的气体，尘埃及其它爆炸性介质。 2.4 安装场所无严重的振动和颠簸。 2.5 电源电压波形近似于正弦波。 3、安装说明 3.1 用户收到变压器后，首先检查外观；检查变压器有无碰损、变形、渗漏油。如果运输时拆卸了散热器、储油柜等附件，要检查附件是否齐全、完好。 3.2 运输安装过程中，用变压器箱壁上的吊拌起吊，严禁用箱盖上的吊环。起吊时，钢丝绳与垂直线之夹角不得大于30°。 3.3 变压器如需长期存放时，在运输中拆下的储油柜和吸湿器必须装上，并注入同牌号的合格的变压器油到相当于当时环境温度的油面线上，所有密封处要封装好。 3.4 在运输过程中需采取防雨措施，在运往变压器安装基础过程中，变压器倾斜角度为 5—8°，长轴方向不得超过15°，短轴方向最大不超过10°。 3.5 安装前应检查散热器、储油柜内是否有水分杂物，清除干净，必要时进行烘干。 3.6 气体继电器、吸湿器、连接点压力式信号温度计的安装使用见该附件使用说明书。 3.7 安装完毕后检查所有密封垫，是否渗漏油，若有应进行处理密封好。 3.8 打开所有活门。 3.9 注油 3.9.1 从储油柜塞子处或油箱下部放油活门注入同型号的变压器油，油面应相当于当时周围介质温度高度的位置。 3.9.2 注油前打开气体继电器、套管、散热器等上的所有放气塞，排出油箱内部气体，直至放气塞溢油时拧紧气塞。 3.9.3 温度计座内注入变压器油，以便测量油面温度。 3.10 安装有气体继电器的变压器，如果气体继电器联管或箱盖不倾斜，应将储油柜侧垫高，使箱盖倾斜 1°~ 2°，然后将箱盖底定位，固定在基础上。 4、变压器投入运行 4.1 变压器由产...
