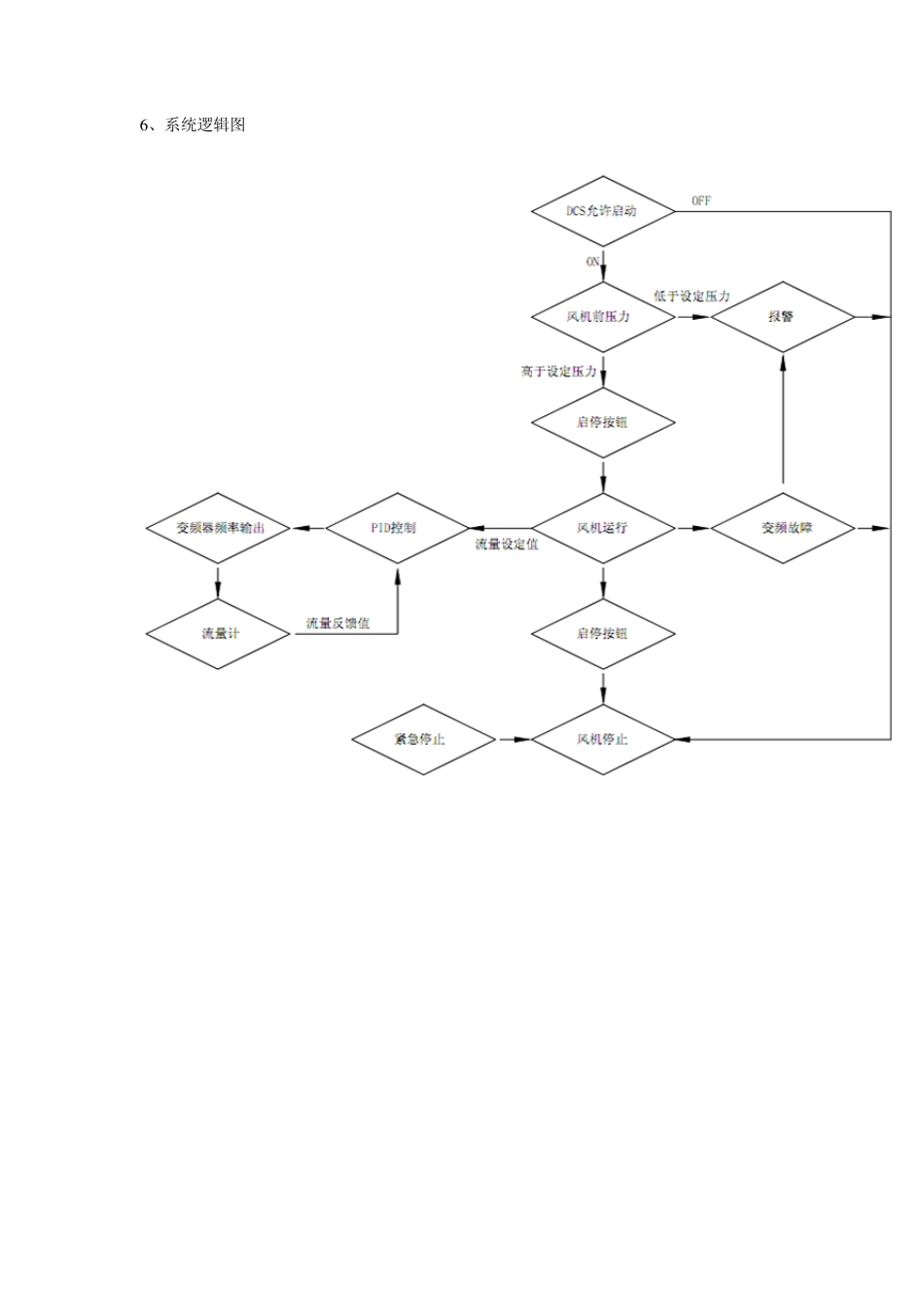

沼气入炉燃烧控制系统操作说明 一、 罗茨加压部分 1、系统组成 2、功能说明 (1)罗茨风机 1#、2#燃气DCS 连锁信号接通后,按下控制柜上 1#、2#罗茨风机启停按钮,则 1#、2#罗茨风机启动,开始给管道增压。风机调速过程由 p lc 根据触摸屏上设定的燃气流速作为目标值来进行控制。 (2)流量计 测量管道内燃气的流速。 (3)负压表 当罗茨风机入口燃气压力低于负压表设定值时,停相应管道的罗茨风机。 (4)压力变送器 测量罗茨风机出口的燃气压力。 当罗茨风机出口燃气压力低于触摸屏上设定的压力下限时,开罗茨风机。 当罗茨风机出口燃气压力高于触摸屏上设定的压力上限时,停罗茨风机。 3、启动前的准备工作 1、打开燃气管线上的所有手动阀门,检查有无燃气泄露现象,如发现异常应及时处理,以防事故扩大。 2、检查燃气压力是否正常。 4、燃烧控制柜操作 (1)控制柜送电 合上控制柜内所有断路器电源。 (2)触摸屏操作 根据需要设置所需要的流量和燃气出口压力的上下限报警值。观察DCS 连锁信号是否为允许启动状态,正常时指示灯为绿色。 (3)系统运行 检查正常,设定完参数后可在控制柜面板上按下1#、2#风机启停按钮,启动相应的罗茨风机。 (4)系统停止 正常运行过程中若想停风机,可在控制柜的面板上再按一下1#、2#的启停按钮,则相应的罗茨风机停止。 按下“系统停止”按钮,则1#、2#罗茨风机都停止。 5、故障、报警及处理 报警产生时触摸屏画面在相应报警位置显示报警信息,系统自动关闭 1#、2#罗茨风机停止运行。 (1)罗茨风机不运行 A、控制柜内断路器是否都接通。 B、紧急停止是否处于复位状态,正常为复位状态。 C、检查PLC 输出点 P42(1#罗茨风机)、P43(2#罗茨风机)是否有输出,如有输出接触器(KM)不动作说明接触器有可能损坏,请更换接触器。 D、电动机损坏。 F、变频器是否报警,是否在运行状态。 G、检查plc 调速信号4~20mA 是否正常。 (2)入口燃气压力低报警 A、检查负压表是否损坏。 B、入口沼气供应量不足。 (3)变频器故障 根据变频器上的故障代码判断故障类型,从而排除故障 6 、系统逻辑图 二、 烧嘴燃烧部分 1 、系统组成 球阀1#电磁阀检漏开关燃气调节阀2#电磁阀压力低报警开关至引火枪阻火器球阀引火电磁阀DN15球阀燃烧器引火枪燃气点火线圈离子探针助氧风机助氧风调节阀助氧风压力开关 2 、功能说明 (1 )助氧风机启停 燃烧控制柜上电 5...
