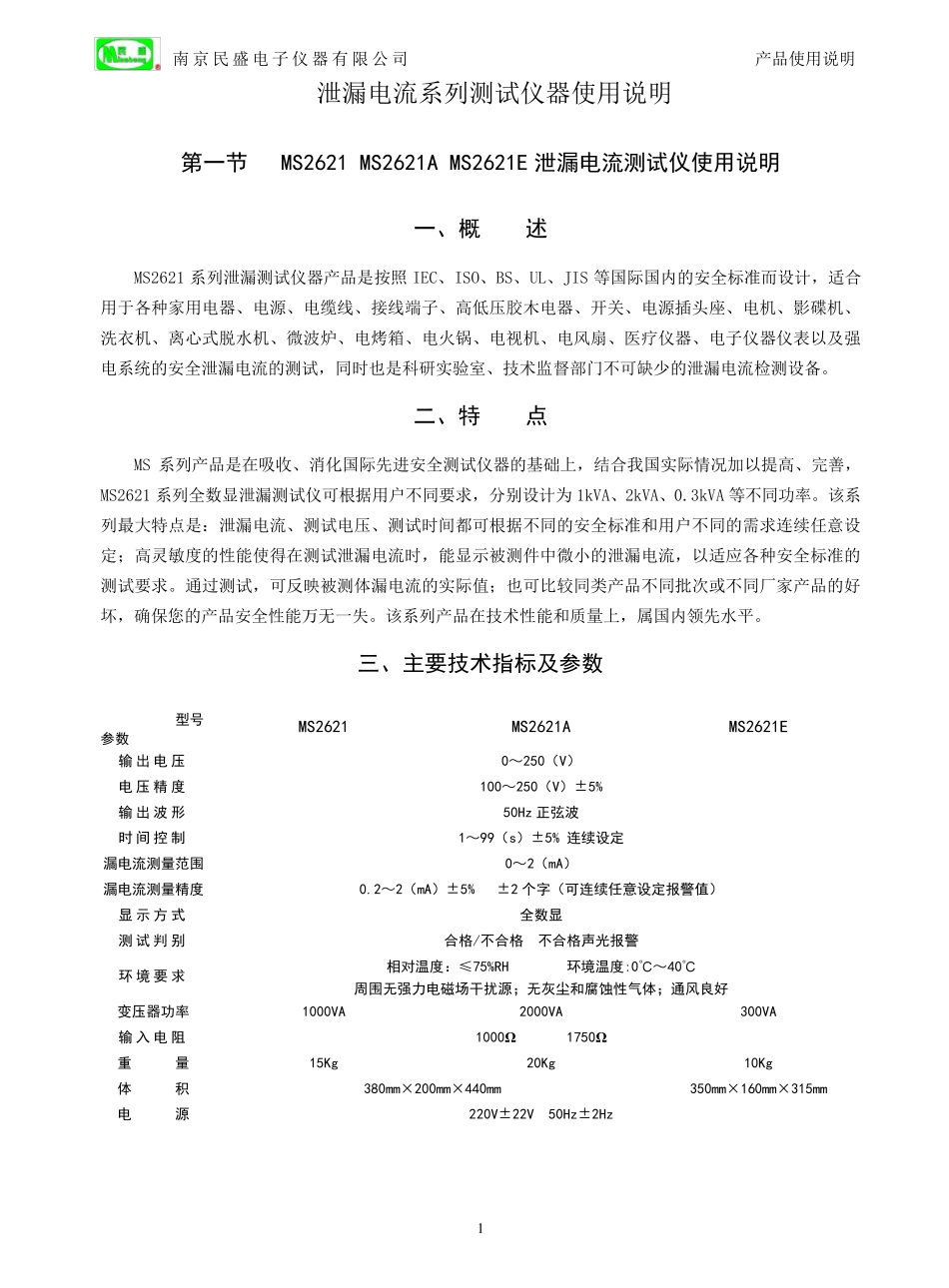

南京民盛电子仪器有限公司 产品使用说明 1 泄漏电流系列测试仪器使用说明 第一节 MS2621 MS2621A MS2621E 泄漏电流测试仪使用说明 一、概 述 MS2621 系列泄漏测试仪器产品是按照IEC、ISO、BS、UL、JIS 等国际国内的安全标准而设计，适合用于各种家用电器、电源、电缆线、接线端子、高低压胶木电器、开关、电源插头座、电机、影碟机、洗衣机、离心式脱水机、微波炉、电烤箱、电火锅、电视机、电风扇、医疗仪器、电子仪器仪表以及强电系统的安全泄漏电流的测试，同时也是科研实验室、技术监督部门不可缺少的泄漏电流检测设备。 二、特 点 MS 系列产品是在吸收、消化国际先进安全测试仪器的基础上，结合我国实际情况加以提高、完善，MS2621 系列全数显泄漏测试仪可根据用户不同要求，分别设计为1kVA、2kVA、0.3kVA 等不同功率。该系列最大特点是：泄漏电流、测试电压、测试时间都可根据不同的安全标准和用户不同的需求连续任意设定；高灵敏度的性 能 使得 在测试泄漏电流时，能 显示 被 测件 中 微小 的泄漏电流，以适应 各种安全标准的测试要求。通 过 测试，可反 映 被 测体 漏电流的实际值 ；也可比 较 同类 产品不同批 次 或 不同厂 家产品的好坏 ，确 保 您 的产品安全性 能 万 无 一 失 。该系列产品在技术性 能 和质 量 上，属 国内领 先水平 。 三、主要技术指标及参数 型号 参数 MS2621 MS2621A MS2621E 输出电压 0～250（V） 电压精度 100～250（V）±5% 输出波 形 50Hz 正弦波 时 间 控 制 1～99（s）±5% 连续设定 漏电流测量范围 0～2（mA） 漏电流测量精度 0.2～2（mA）±5% ±2 个字（可连续任意设定报警值） 显 示 方 式 全数显 测试判 别 合格/不合格 不合格声光报警 环 境 要求 相对温度：≤75%RH 环境温度:0℃～40℃ 周围无强力电磁场干扰源；无灰尘和腐蚀性气体；通风良好 变压器功率 1000VA 2000VA 300VA 输入 电阻 1000Ω 1750Ω 重 量 15Kg 20Kg 10Kg 体 积 380mm×200mm×440mm 350mm×160mm×315mm 电 源 220V±22V 50Hz±2Hz 南京民盛电子仪器有限公司 产品使用说明 2 四、工作原理 图(1) 单相泄漏电流测试仪工作原理图 被测产品按标准规定在1.06 或1.1 倍额定电源电压下工作，在输入电源任一端至可触及导电件之间的泄漏电流将通过符合规定输入电阻要求的RC 电路,根据R 及所得的电...
