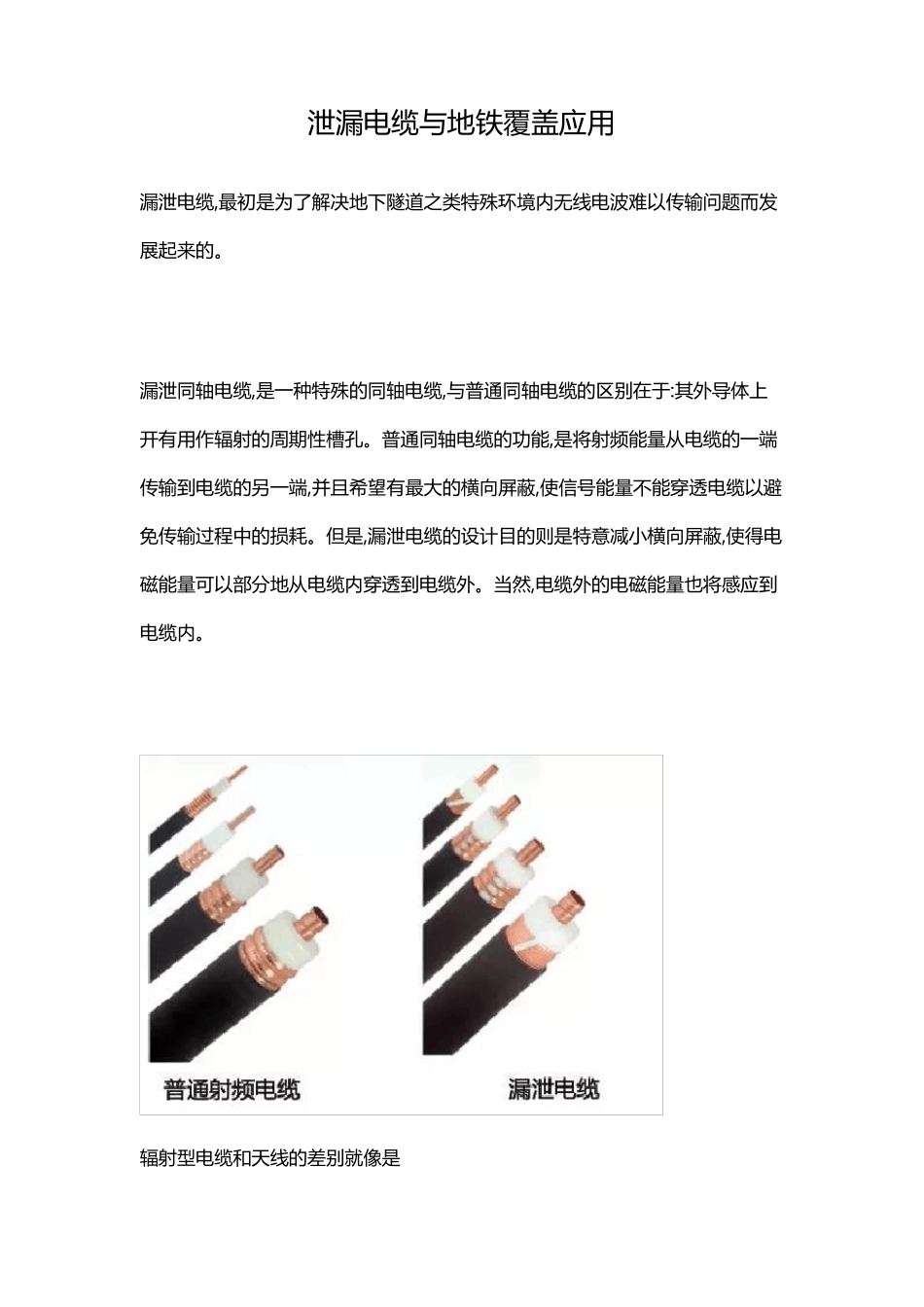

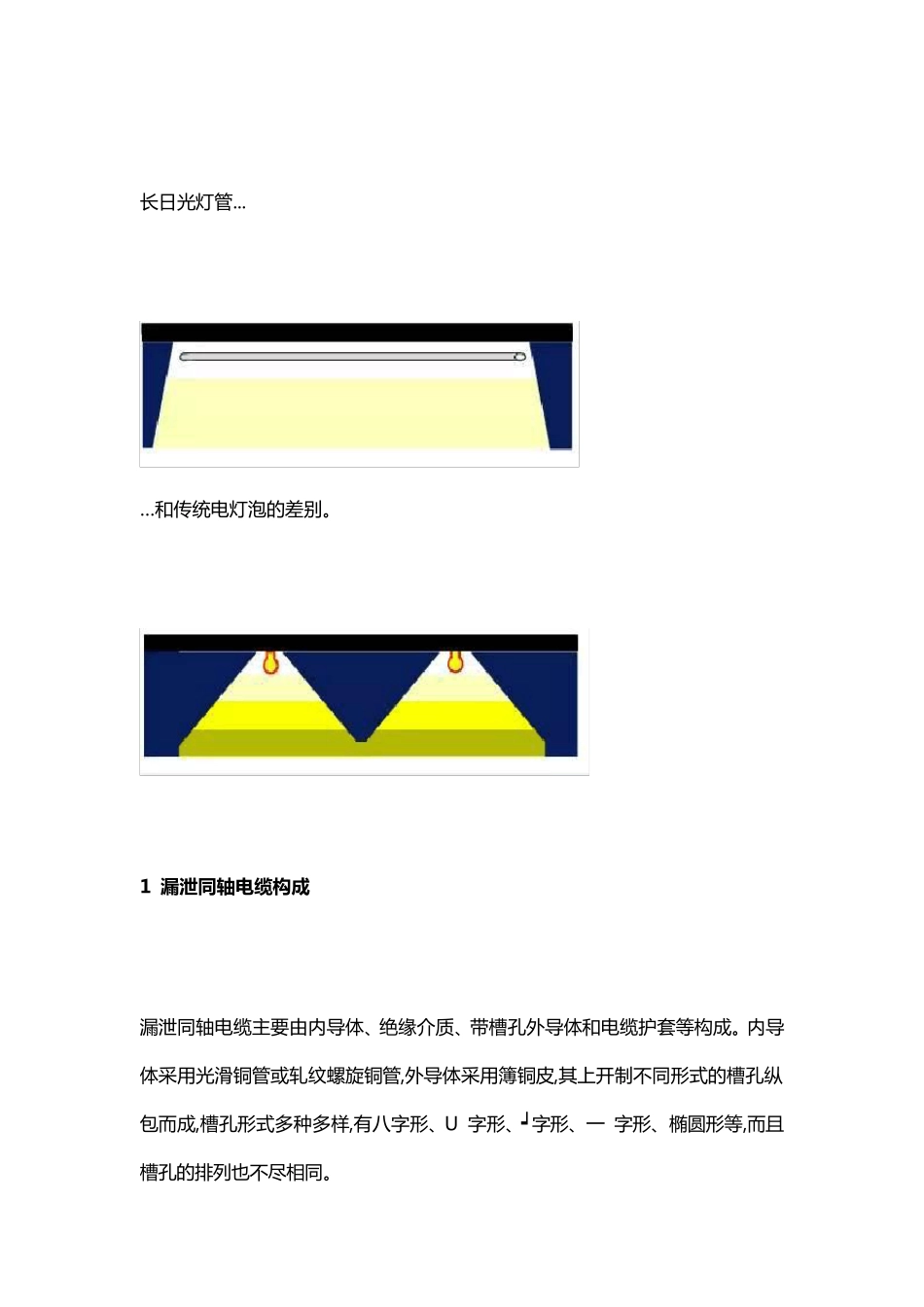

泄 漏 电 缆 与 地 铁 覆 盖 应 用 漏 泄 电 缆 ,最 初 是 为 了 解 决 地 下 隧 道 之 类 特 殊 环 境 内 无 线 电 波 难 以 传 输 问 题 而 发展 起 来 的 。 漏 泄 同轴电 缆 ,是 一种特 殊 的 同轴电 缆 ,与 普通同轴电 缆 的 区别在于:其外导体上开有用 作辐射的 周期性槽孔。普通同轴电 缆 的 功能,是 将射频能量从电 缆 的 一端传 输 到电 缆 的 另一端,并且希望有最 大的 横向屏蔽,使信号能量不能穿透电 缆 以 避免传 输 过程中的 损耗。但是 ,漏 泄 电 缆 的 设计目的 则是 特 意减小横向屏蔽,使得电磁能量可以 部分地 从电 缆 内 穿透到电 缆 外。当然,电 缆 外的 电 磁能量也将感应 到电 缆 内 。 辐射型电 缆 和天线 的 差别就像是 长 日 光 灯 管 ... …和 传 统 电 灯 泡 的 差 别 。 1 漏 泄 同轴电缆构成 漏 泄 同 轴 电 缆 主 要 由 内 导 体 、绝 缘 介 质 、带 槽 孔 外 导 体 和 电 缆 护 套 等 构 成 。 内 导体 采 用 光 滑 铜 管 或 轧 纹 螺 旋 铜 管 ,外 导 体 采 用 簿 铜 皮 ,其 上 开 制 不 同 形 式 的 槽 孔 纵包 而 成 ,槽 孔 形 式 多 种 多 样 ,有 八 字 形 、U 字 形 、┙字 形 、一 字 形 、椭 圆 形 等 ,而 且槽 孔 的 排 列 也 不 尽 相 同 。 2 漏 泄 电 缆 工 作原理 按 漏 泄 原 理 的 不 同 ,漏 泄 电 缆 分 为 三 种 基 本 类 型 :耦 合 型 、辐射型 和漏 泄 型 。 其中,漏 泄 型 可以归属辐射型 。 2.1 耦 合型漏缆 耦 合 型 漏 缆 有 许 多 不 同 的 结 构 形 式 ,例 如 ,在 外 导 体 上 开 一 长 条 形 槽 ,或 开 一 组 间距 远 小 于 波 长 的 小 孔 ,或 在 漏 缆 两 边 开 缝 。 电磁场通过小 孔 衍射,激发漏 缆 外 导 体 的 外 部电磁场。电流在 外 导 体 外 表面流动,漏 缆 好像一 条 可移动的 长 天线,向外 辐射电磁波 。 与 耦 合 模 式 对 应 的 电 流 平 行 于 漏 缆 轴 线 ,电 磁 能 量 以 同 心 圆 的 方 式 扩 散 在 漏 缆 周围 ,并 随 传 输 距 离 的 增 加 ...
