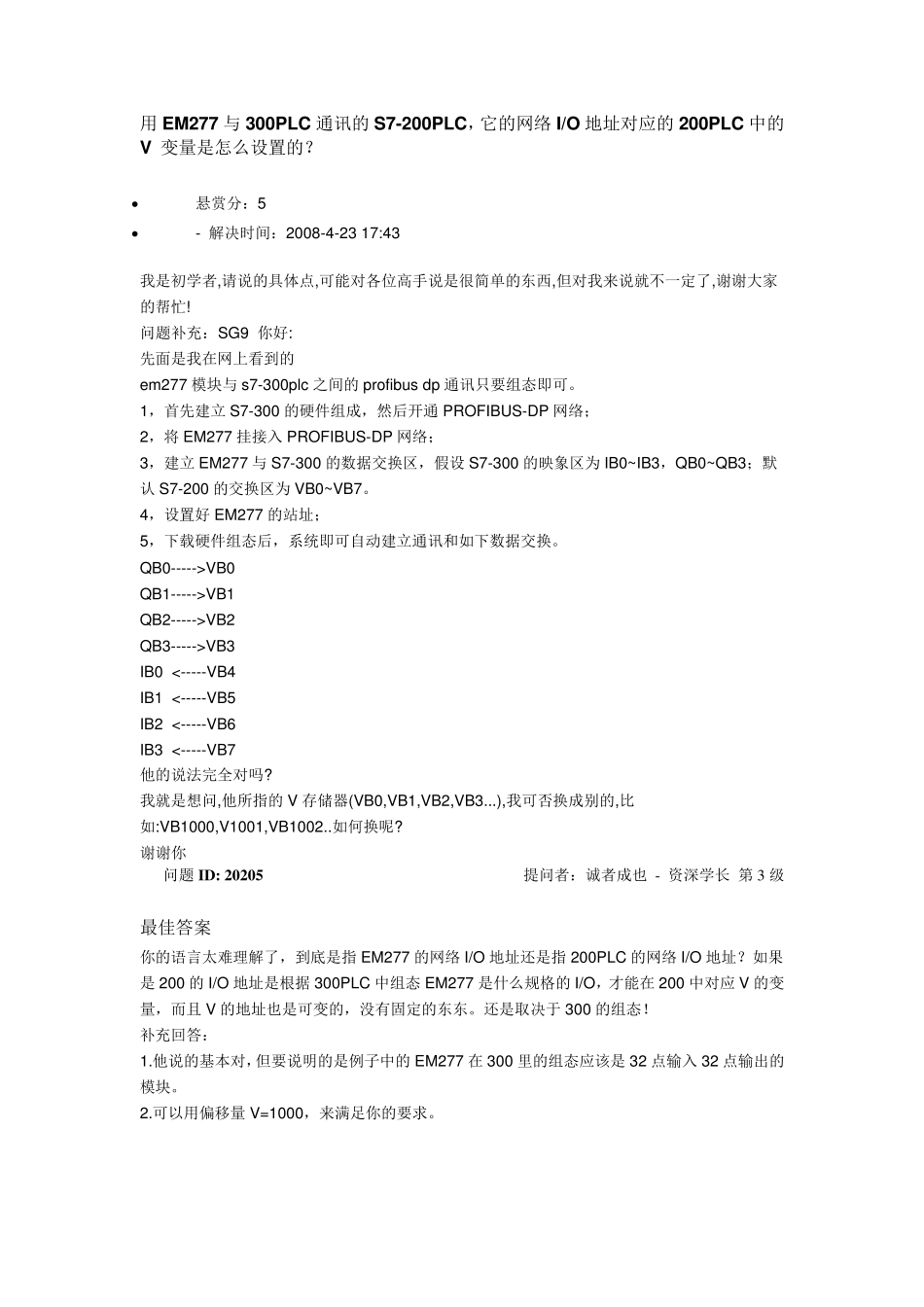

用EM277 与300PLC 通讯的S7-200PLC，它的网络I/O 地址对应的200PLC 中的 V 变量是怎么设置的？ • 悬赏分：5 • - 解决时间：2008-4-23 17:43 我是初学者,请说的具体点,可能对各位高手说是很简单的东西,但对我来说就不一定了,谢谢大家的帮忙! 问题补充：SG9 你好: 先面是我在网上看到的 em277 模块与s7-300plc 之间的profibus dp 通讯只要组态即可。 1，首先建立 S7-300 的硬件组成，然后开通PROFIBUS-DP 网络； 2，将 EM277 挂接入 PROFIBUS-DP 网络； 3，建立 EM277 与S7-300 的数据交换区，假设S7-300 的映象区为 IB0~IB3，QB0~QB3；默认 S7-200 的交换区为 VB0~VB7。 4，设置好EM277 的站址； 5，下载硬件组态后，系统即可自动建立通讯和如下数据交换。 QB0----->VB0 QB1----->VB1 QB2----->VB2 QB3----->VB3 IB0 <-----VB4 IB1 <-----VB5 IB2 <-----VB6 IB3 <-----VB7 他的说法完全对吗? 我就是想问,他所指的V 存储器(VB0,VB1,VB2,VB3...),我可否换成别的,比如:VB1000,V1001,VB1002..如何换呢? 谢谢你 问题ID: 20205 提问者：诚者成也 - 资深学长 第 3 级 最佳答案 你的语言太难理解了，到底是指 EM277 的网络I/O 地址还是指 200PLC 的网络I/O 地址？如果是200 的I/O 地址是根据 300PLC 中组态EM277 是什么规格的I/O，才能在200 中对应V 的变量，而且 V 的地址也是可变的，没有固定的东东。还是取决于 300 的组态！ 补充回答： 1.他说的基本对，但要说明的是例子中的EM277 在300 里的组态应该是32 点输入 32 点输出的模块。 2.可以用偏移量V=1000，来满足你的要求。 1、PLC 的站地址是这样确定的，通过 EM277 上的两个旋转开关来设置它的站地址，一个是×10 的，一个是×1 的，加起来就是 EM277 的 Profibus 的站地址，最大的站地址只能设到 99，对于 PC 的 Profibus 地址是在 SET PC/PG 上设置，不要冲突。 2、对与 PC 中的地址是在 STep7 中组态后可以看到的 I 或 Q（可以更改），而对应 S7－200 中的地址，则是对应 EM277 中设置的偏移量；举例说明：EM277 的偏移量设置为 0，如 I0.0 q0.0 对应 200 的 VB0.1 和 VB0.0；对于模拟量 IW0 qw0 对应 200 的 Vw2和 VW0。 说明 订货号 EM 277 PROFIBUS-DP 模块 6ES7 277-0AA22-0XA0 物理特性 尺寸（W×H×D） 重量 功率损失（耗散）...
