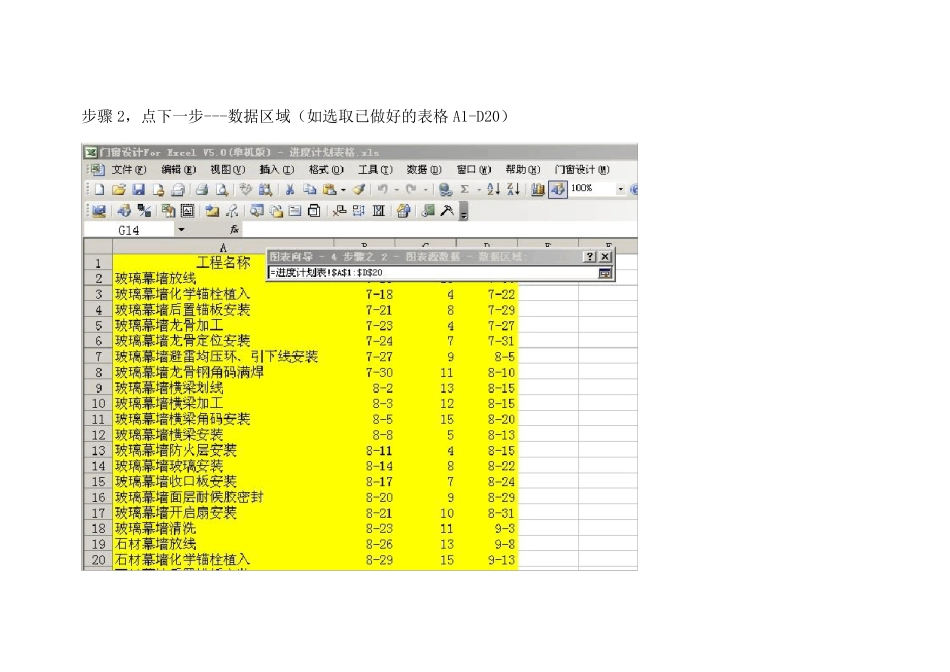

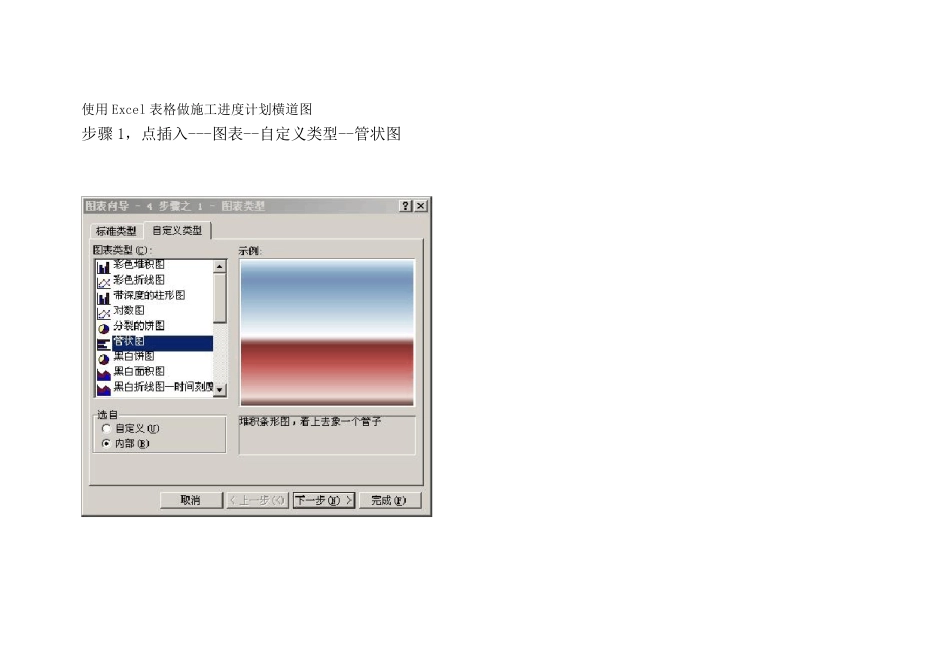

使用Excel 表格做施工进度计划横道图 步骤1,点插入---图表--自定义类型--管状图 步骤2,点下一步---数据区域(如选取已做好的表格 A1-D20) 3,确认后--点列---下一步 4,标题(图标标题-某某工程进度计划;-数值(Y)轴--填计划说明)-----点完成 5,双击工序名称- -刻度(选分类次序反转)-确定(字体及其他根据需要调整) 6,双击日期--刻度(最小值和交叉与都填41105 为最先7 月15 日数值;主要刻度单位为日期7 天一标;次要刻度单位1 为每天) 7,双击银色横条--边框、内部全部选无 8,右键点横条上日期--选清除 9,双击边缘底色--区域--选无 10,双击开始前横线--选无,即开始时间横线不显示,只显示持续时间,这才是常规的横道图要看到的东西。方法也可以选 1 右 键 单 击 横 道 显 示 出数据系列格式(o)对话框 11,双击进度横道线--边框、内部选取相同颜色 12,右键点图中间--图表选项--网格线---选 X,Y 轴主要网格线 13,双击工程工序--刻度--选数值(Y)轴置于分类之间 14,右键点图中间--图表选项--数据表---图例- 15,双击非X\Y 轴线上需要改变的字体大小--改字体和大小;根据需要移动表格至中间,说明移到底边,就全部 OK. 16,20 行以内插入行和删除行,改变工序名称以及其他相关时间,工程计划会自动生成,无限制行 本人体会:项目编号和项目名称填写在一个格内,对齐方式调整不了靠左,调整为左对齐方法为在项目名称栏目后面加空格键填满空,(至闪动光标与项目名称所在单元格右边框重合)。 调整分类间距可以调整横道的宽度,间距越大线条越细。
