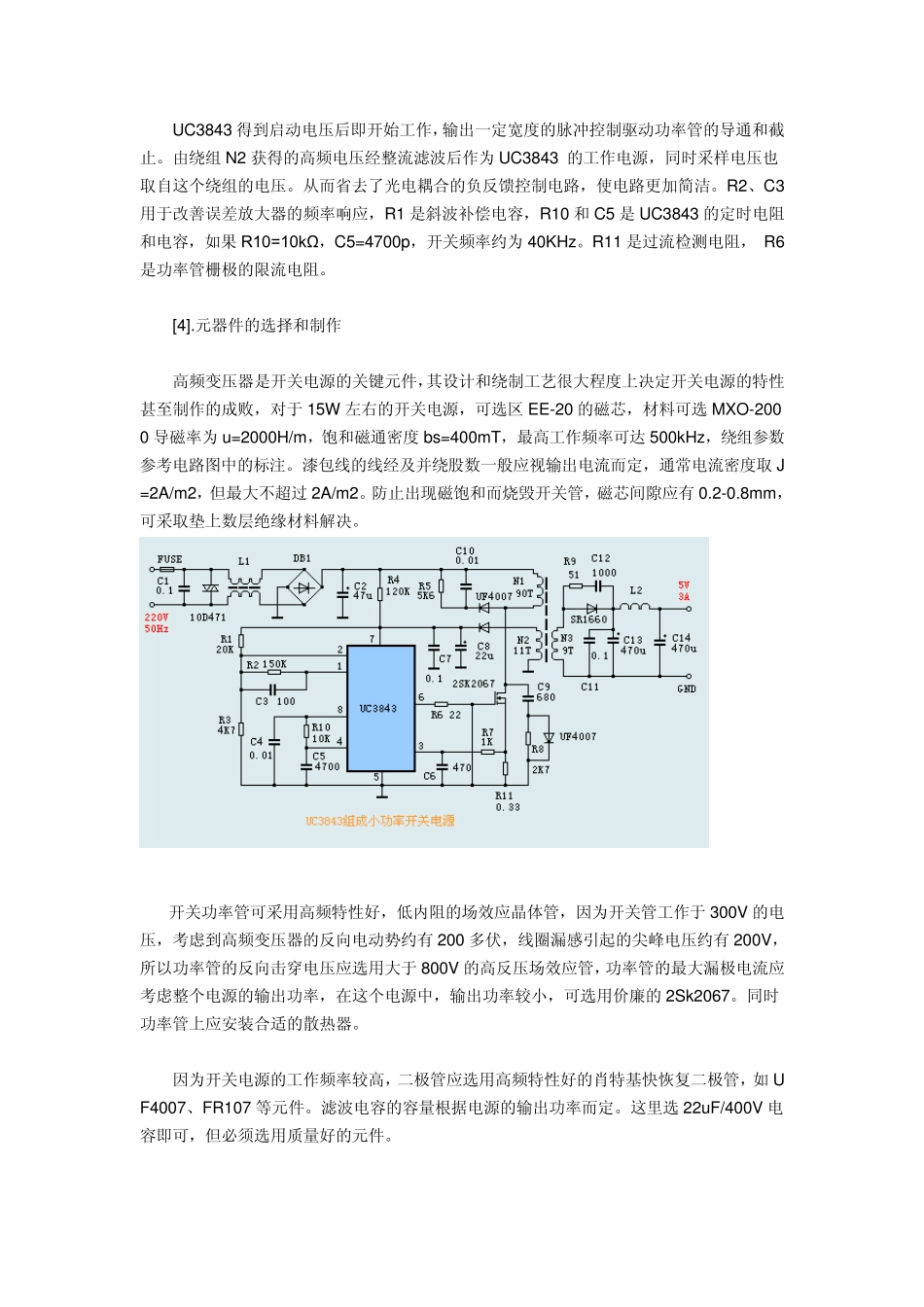

使用U C 3843 组成小功率开关电源(图) 2007-2-28 9:59:24 电源在线 开关电源具有工频变压器所不具备的优点，新型、高效、节能的开关电源代表着稳压电源的发展方向，因为开关电源内部工作于高频率状态，本身的功耗很低，电源效率就可做得较高，一般均可做到 80%，甚至接近 90%。这样高的效率不是普通工频变压器稳压电源所能比拟的。开关电源常用的单端或双端输出脉宽调制（PWM），省去了笨重的工频变压器，可制成几瓦至几千瓦的电源。用于脉宽调制的集成电路很多，我们现在介绍的是 UC3843 集成电路的一般特性及由它组成小功率开关电源的方法。UC3843 更详细的资料可参见其数据手册。(UC3842_UC3843_UC3844_UC3845 参考资料) [1].UC3843 的主要特性 UC3842-UC3845 的外形图 UC3843 是近年来问世的新型脉宽调制集成电路，它具有功能全，工作频率高，引脚少外围元件简单等特点，它的电压调整率可达 0.01%V，非常接近线性稳压电源的调整率。工作频率可达 500kHz，启动电流仅需 1mA，所以它的启动电路非常简单。下面是它的主要特性： 最优化的离线DC-DC 变换器 低静态电流(1mA) 快速自动补偿电路 单步脉冲控制电路 增强负载回馈特性 断电停滞特性 双脉冲抑制 大电流标识输出 内置能隙参考电压 500kHz 的工作频率 低Ro 过零放大器 [2].UC3843 的工作原理 UC3843 有4 种封装形式，一种是14pin 双列直插和SOP-14，另一种是8pin 双列直插和SOP-8。我们以最简的8pin 封装简述其工作原理。[IMG]20072289575883293.gif[/IMG] pin(1)是补偿端，外接电阻电容元件以补偿误差放大器的频率特性。第(2)脚是反馈端，将取样电压加至误差放大器的反相输入端，再与同相输入端的基准电压进行比较，输出误差控制电压。第(3)脚接过流检测电阻,组成过流保护电路。RT/RC 为锯齿波振荡器的定时电阻和电容的公共端，内部基准电压为 VREF=5V。输入电压Vi≤30V，输出端电压Vo 取决于高频变压器的变压比。 UC3843 是这个开关的电源的核心元件，它产生脉宽可调而频率固定的脉冲输出，推动开关功率管的导通和截止，通过高频变压器换能将电压输出到次级绕组上，再经整流和滤波向负载提供直流电源，电源兼反馈绕组取得的控制电压同时输入 UC3843 的误差放大器，与基准电压比较产生控制电压，控制输出脉宽的占空比，从而达到稳压目的。 [3].UC3843 的工作电路分析 具体的应用电路参考图 4，工作原理是，220V 交流输入电压经过E...
