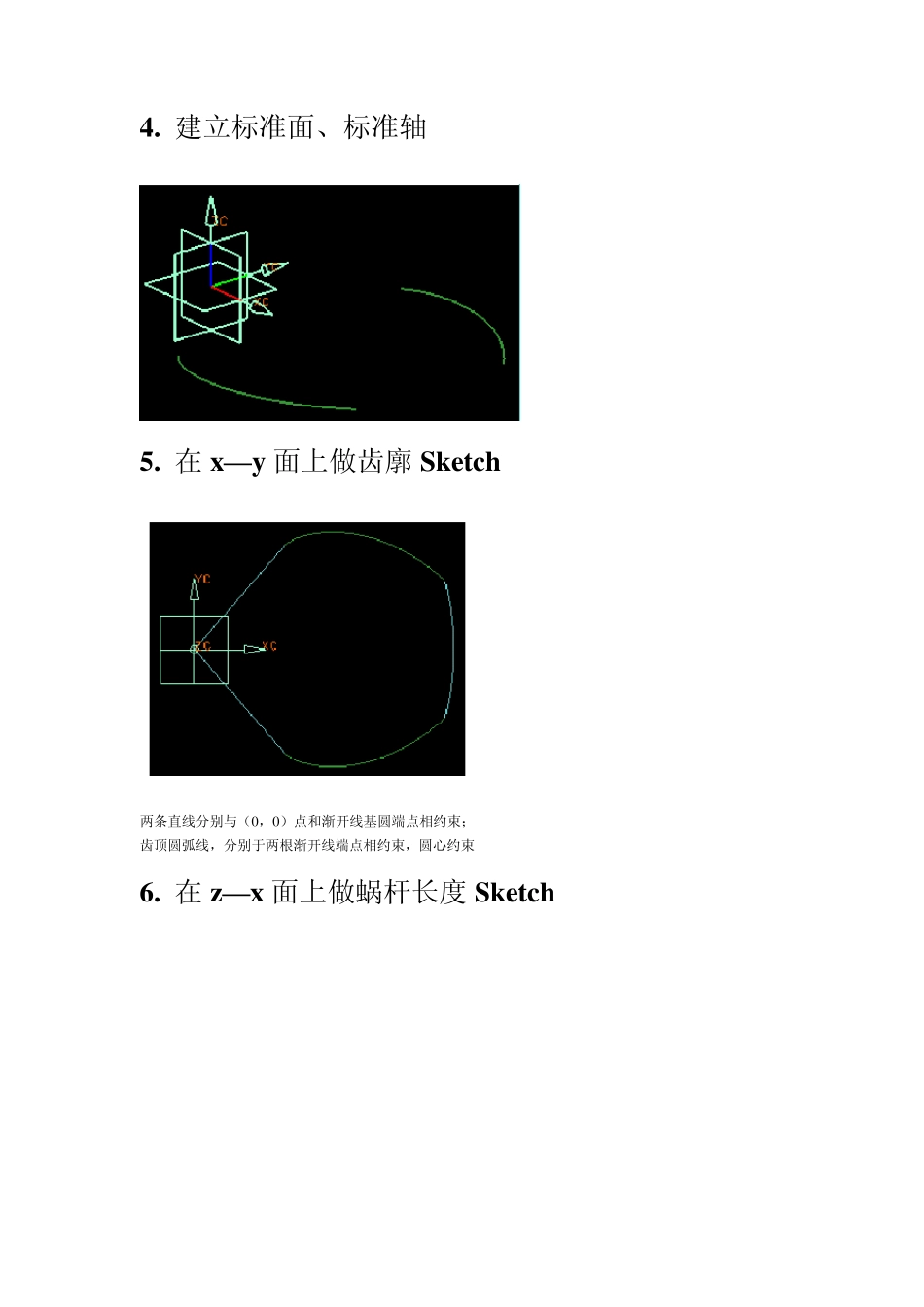

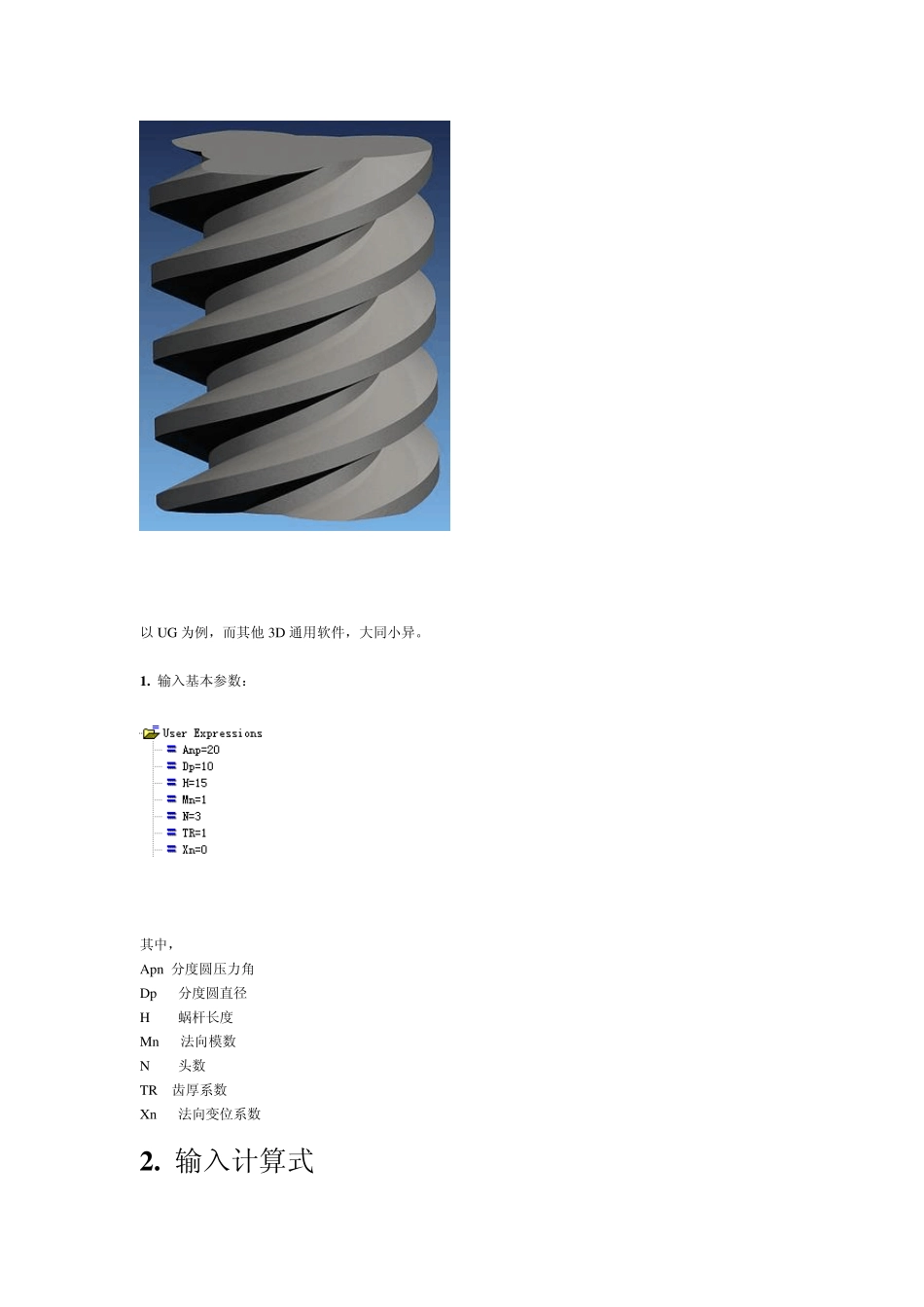

以UG 为例，而其他3D 通用软件，大同小异。 1 . 输入基本参数： 其中， Apn 分度圆压力角 Dp 分度圆直径 H 蜗杆长度 Mn 法向模数 N 头数 TR 齿厚系数 Xn 法向变位系数 2 . 输入计算式 3 . 画渐开线： (1). Law Curve——By Equation——t——xt——t——yt——Constant——"0"——OK——OK; (2). Law Curve——By Equation——t——xt——t——ytt——Constant——"0"——OK——OK; 注意，画第二条时，要在名称加入一个t，使成为ytt，其它相同。则，按照参数确定齿廓的两条渐开线如下图示： 4. 建立标准面、标准轴 5. 在 x—y 面上做齿廓 Sketch 两条直线分别与（0 ，0 ）点和渐开线基圆端点相约束； 齿顶圆弧线，分别于两根渐开线端点相约束，圆心约束 6. 在 z—x 面上做蜗杆长度 Sketch 7. 做齿廓Mesh 面 在（0，0，0）做一个点，然后建构齿廓Mesh 面： 8. 做单个齿 输入： ft = -t*deg(H*tan(bp)/rp) 做Swept： guard string，点选竖直线；section string，点选Mesh 面。 点选Angular Law： By Equation——t——ft——Constant——1——Create: 9 . 将齿顶面置换成圆柱面 做圆柱（Cylinder）： 直径2*rt，高度H，z 方向，起始点（0，0，0） 置换（Repaced Face）齿顶面为圆柱面： 1 0 . 提取实体、做齿根圆柱 提取实体（Extracted Body）： 做齿根圆柱： 直径 2*（rt-2.25*Mn），高度 H，z 方向，起始点（0，0，0） 1 1 . 合体及圆阵列 合体（Uinte）： 注意，先点圆柱，后点齿 圆阵列（Instance Featu re）——Circu lar Array ： 数量 N，角度 360/N 1 2 . 改变参数，观察齿变化 N =3 时： 改变N =1：
