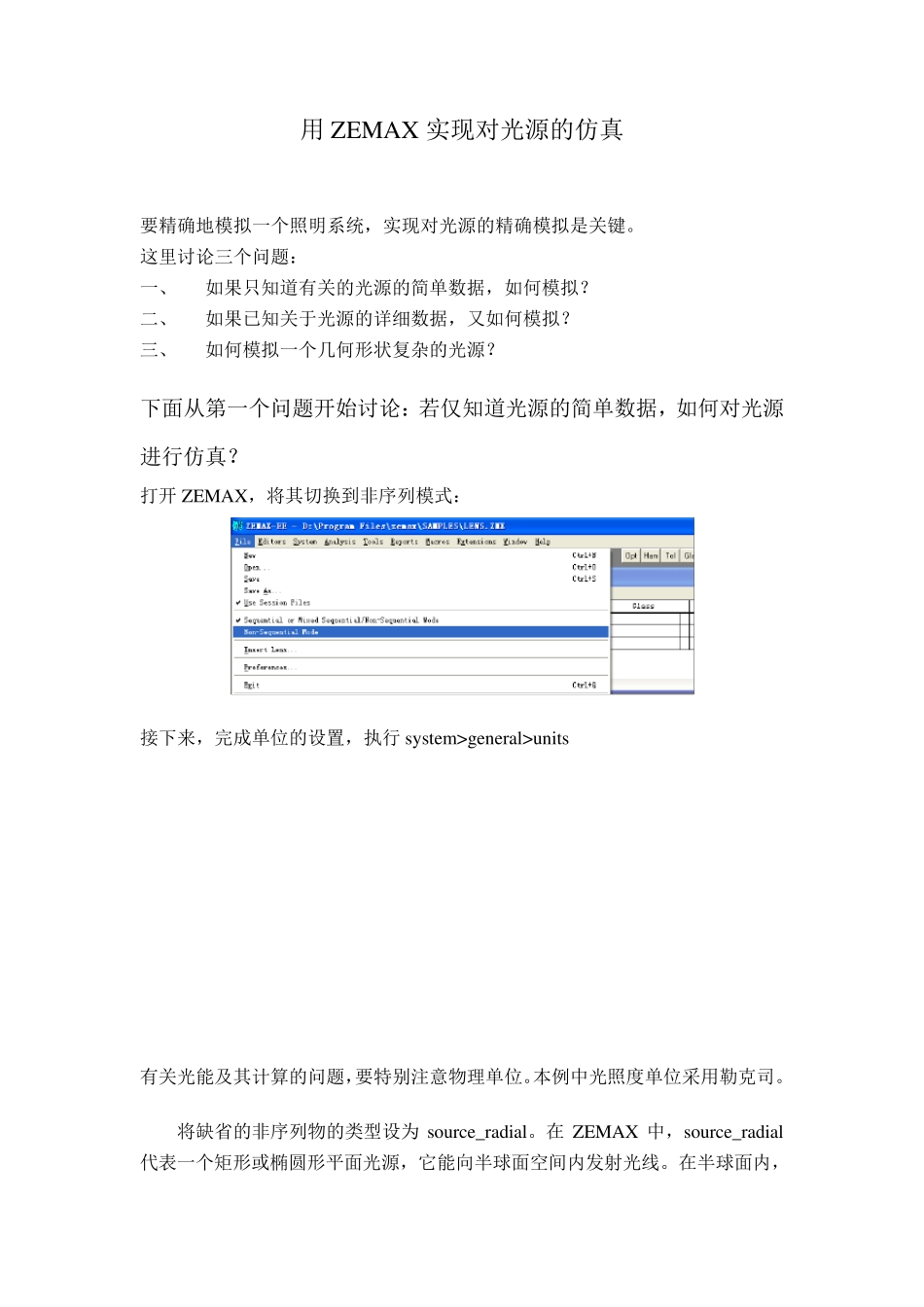

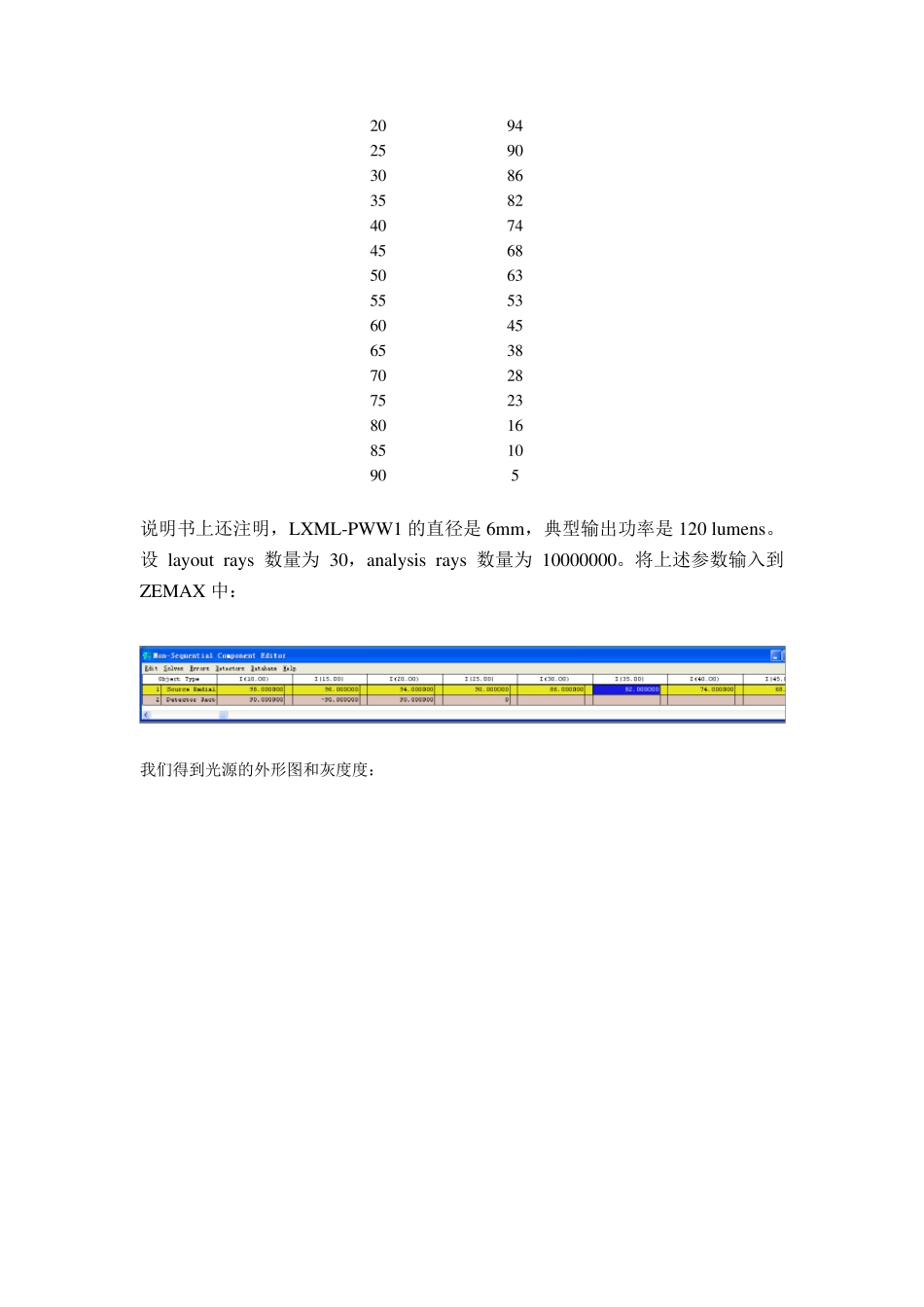

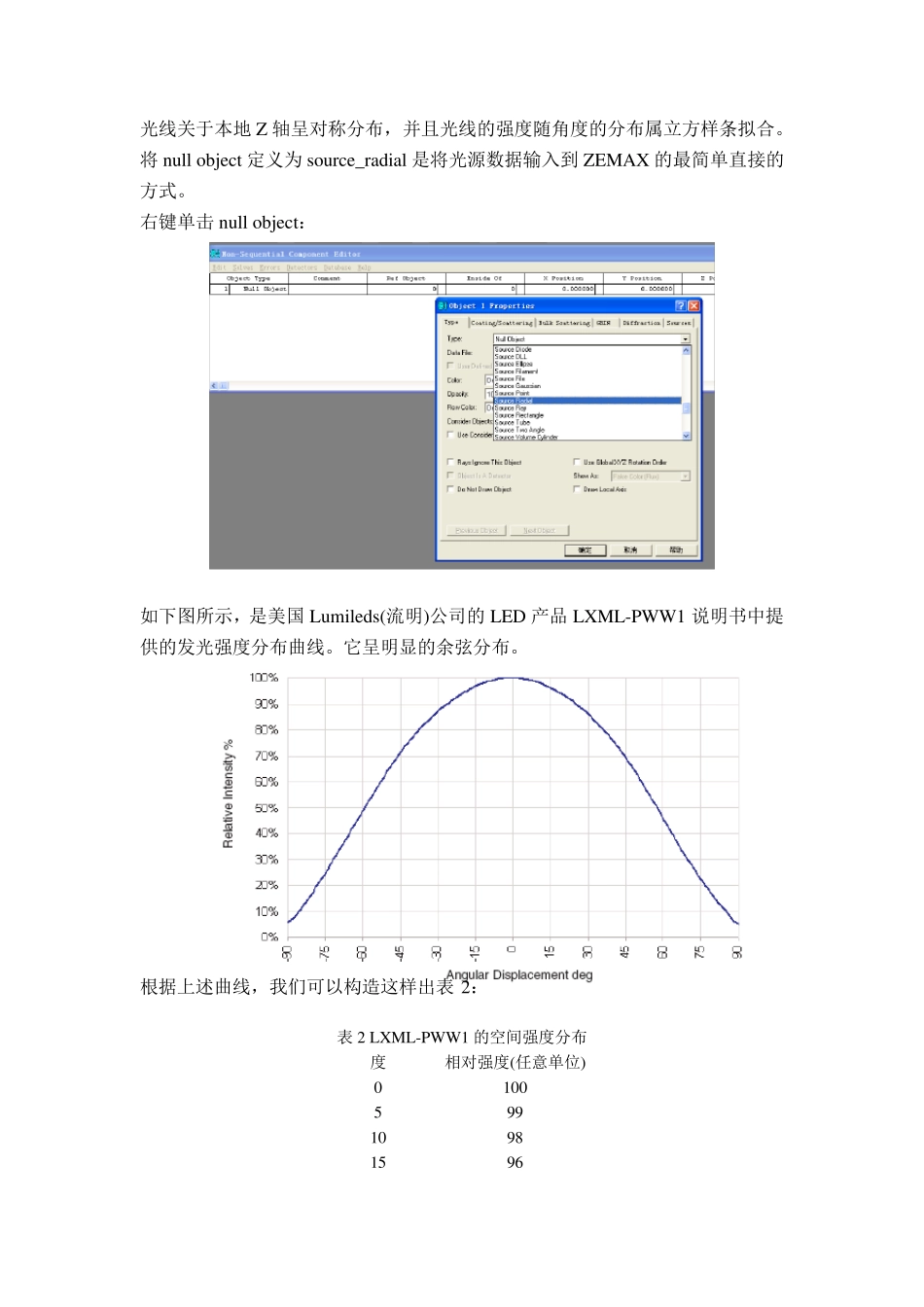

用ZEMAX 实现对光源的仿真 要精确地模拟一个照明系统，实现对光源的精确模拟是关键。 这里讨论三个问题： 一、 如果只知道有关的光源的简单数据，如何模拟？ 二、 如果已知关于光源的详细数据，又如何模拟？ 三、 如何模拟一个几何形状复杂的光源？ 下面从第一个问题开始讨论：若仅知道光源的简单数据，如何对光源进行仿真？ 打开 ZEMAX，将其切换到非序列模式： 接下来，完成单位的设置，执行 sy stem>general>u nits 有关光能及其计算的问题，要特别注意物理单位。本例中光照度单位采用勒克司。 将缺省的非序列物的类型设为 sou rce_radial。在 ZEMAX 中，sou rce_radial代表一个矩形或椭圆形平面光源，它能向半球面空间内发射光线。在半球面内，光线关于本地Z 轴呈对称分布，并且光线的强度随角度的分布属立方样条拟合。将 nu ll object 定义为 sou rce_radial 是将光源数据输入到 ZEMAX 的最简单直接的方式。 右键单击 nu ll object： 如下图所示，是美国 Lu mileds(流明)公司的LED 产品 LXML-PWW1 说明书中提供的发光强度分布曲线。它呈明显的余弦分布。 根据上述曲线，我们可以构造这样出表 2： 表 2 LXML-PWW1 的空间强度分布 度 相对强度(任意单位) 0 100 5 99 10 98 15 96 20 94 25 90 30 86 35 82 40 74 45 68 50 63 55 53 60 45 65 38 70 28 75 23 80 16 85 10 90 5 说明书上还注明，LXML-PWW1 的直径是6mm，典型输出功率是120 lu mens。设 lay ou t ray s 数量为 30，analy sis ray s 数量为 10000000。将上述参数输入到ZEMAX 中： 我们得到光源的外形图和灰度度： 显然，发光强度的计算结果与说明书中给出的曲线相符得比较好。 第二个问题，如果已知光源的详细数据，如何对光源进行仿真。 有些LED 制造商免费提供ZEMAX Source File 格式、有关 LED 产品的详细光学性能数据。目前已知的这方面的造商有Osram(欧司朗)和 Lumileds 公司。 这是 Lumileds 公司的页面，从中可很方便地下载到 ZEMAX 格式的光线文件。 下载后，一定要将它以扩展名.dat 存到{zemaxroot}/objects 文件夹内。 例如，下载到LXML-PWW1_5M_Z.dat 这个文件后(它对应的就是 Lumileds 公司的 LED 产品 LXML-PWW1)，将它存到{zemaxroot}/objects 文件夹内，然后运行ZEMAX，建立一个非序列文件，将object type 设为 source ...
