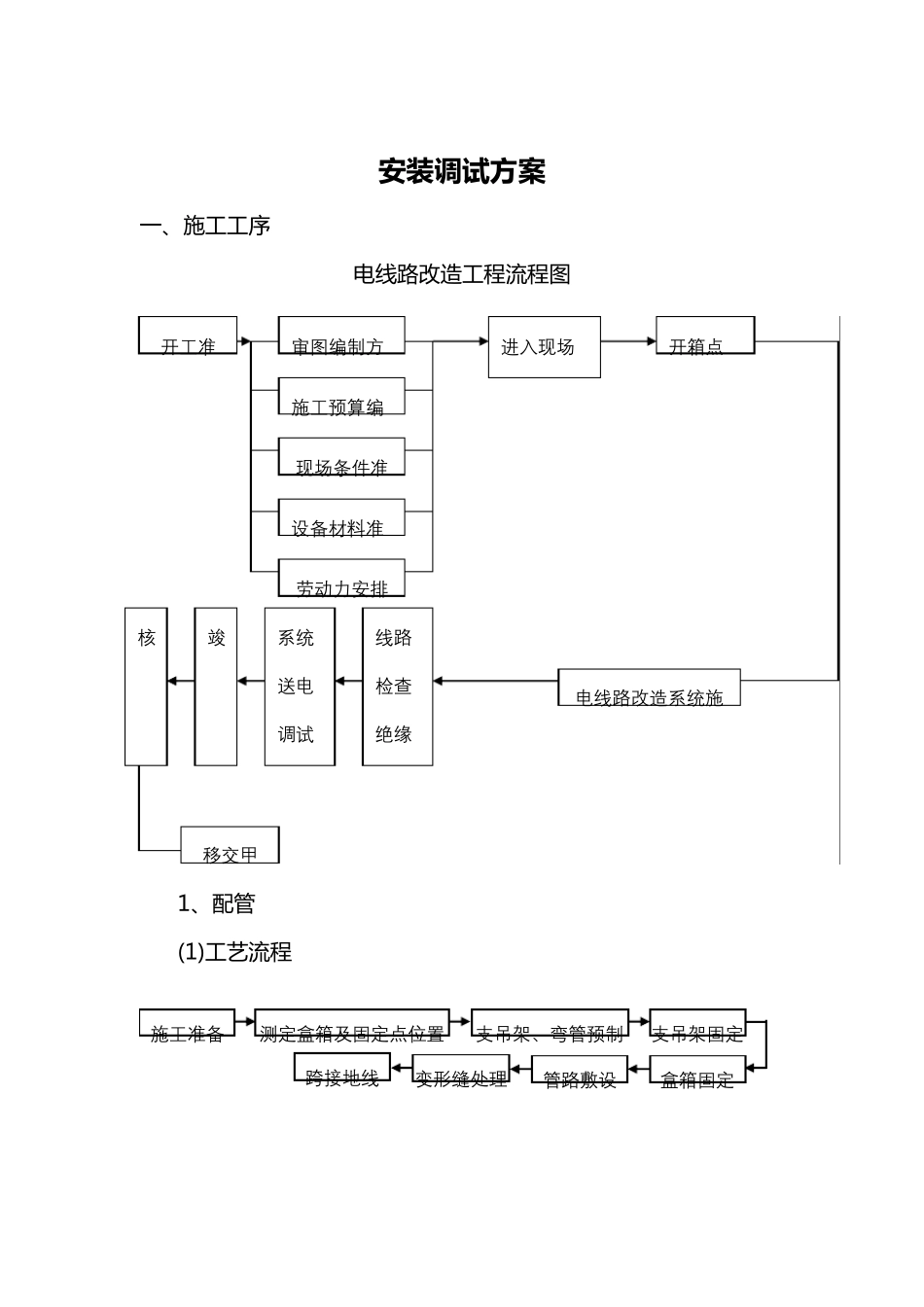

用电线路改造项目方案 Modified by JACK on the afternoon of December 26, 2020 项 目 名称：某用电线路改造项 目 技 术 文 件 安装调试方案 一 、施工工序 电线路改造工程流程图 1、配管 (1)工艺流程 开 工 准审 图 编 制 方施 工 预 算 编劳 动 力 安 排 现 场 条 件 准移 交 甲电 线 路 改 造 系 统 施开 箱 点进 入 现 场设 备 材 料 准核 系 统送 电调 试竣 线 路检 查绝 缘施 工 准 备 支 吊 架 、弯管预 制 测定盒箱 及固定点 位置 支 吊 架 固定 盒箱 固定 管路 敷设 变形缝处理 跨接地线 (2)根 据 设 计 图 加 工 支 架 、吊架 、抱箍铁件以及各种盒、箱、弯管，在多粉尘易爆等场所敷设 管路，按设 计 和有关防爆规程施工 。 (3)弯管、支 架 、吊架 预制加 工 ：明管弯管半径不小于管内径的6 倍，有一个弯时，不小于管外径的 4 倍。 (4)测定盒、箱及固定点位置 (5)坚持样板制，通过样板引路形成各专业协调的标准化交叉施工 工 序。 (6)固定方法采用胀管、预埋件焊接法、抱箍法。 (7)盒、箱固定：采用定型盘、箱需在盘、箱下侧 100-150mm处加 固定支 架 ,将管路固定在支 架 上，盒箱安装牢固、平整、开孔整齐并与管径相吻合，要求一管一孔，不得开长孔，铁制盒、箱严禁用电气焊开孔。 (8)管路敷设 与连接 a.管路敷设 ：水平或垂直敷设 明配管，允 许 偏 差 值 ,管路在2m 以内时，偏 差 为 3mm，全 长不应 超 过管子 内径的 1/2。检 查 管路是 否 畅 通，内侧有无 毛 剌 ,镀 锌 层 是 否 完 整无 损 ，管子 不顺 直应 调直。使 用铁支 架 时，将钢 管固定在支 架 上，严禁将钢 管焊接在其 他管道 上。 b.管路连接：采用通丝 管箍丝 扣 连接。 (9)钢 管与设 备 连接：将钢 管敷设 到 设 备 内，如 不能 直接进 入时，必 须 符 合下列 要求。 a.在 干 燥 房 屋 内 ， 可 将 钢 管 出 口 处 加 保 护 软 管 引 入 设 备 ， 管口 包 扎 严 密 。 b.在 室 外 或 潮 湿 房 间 内 ， 可 在 管 口 接 头 处 加 防 水 弧 度 后 再 进入 设 备 。 c.管 口 距 地 面 高 度 不 宜 低 于 200mm (10)吊 顶 内 管 路 敷 设 必 须 符 合 下 列 要 求 。 a...
