用电负荷计算书

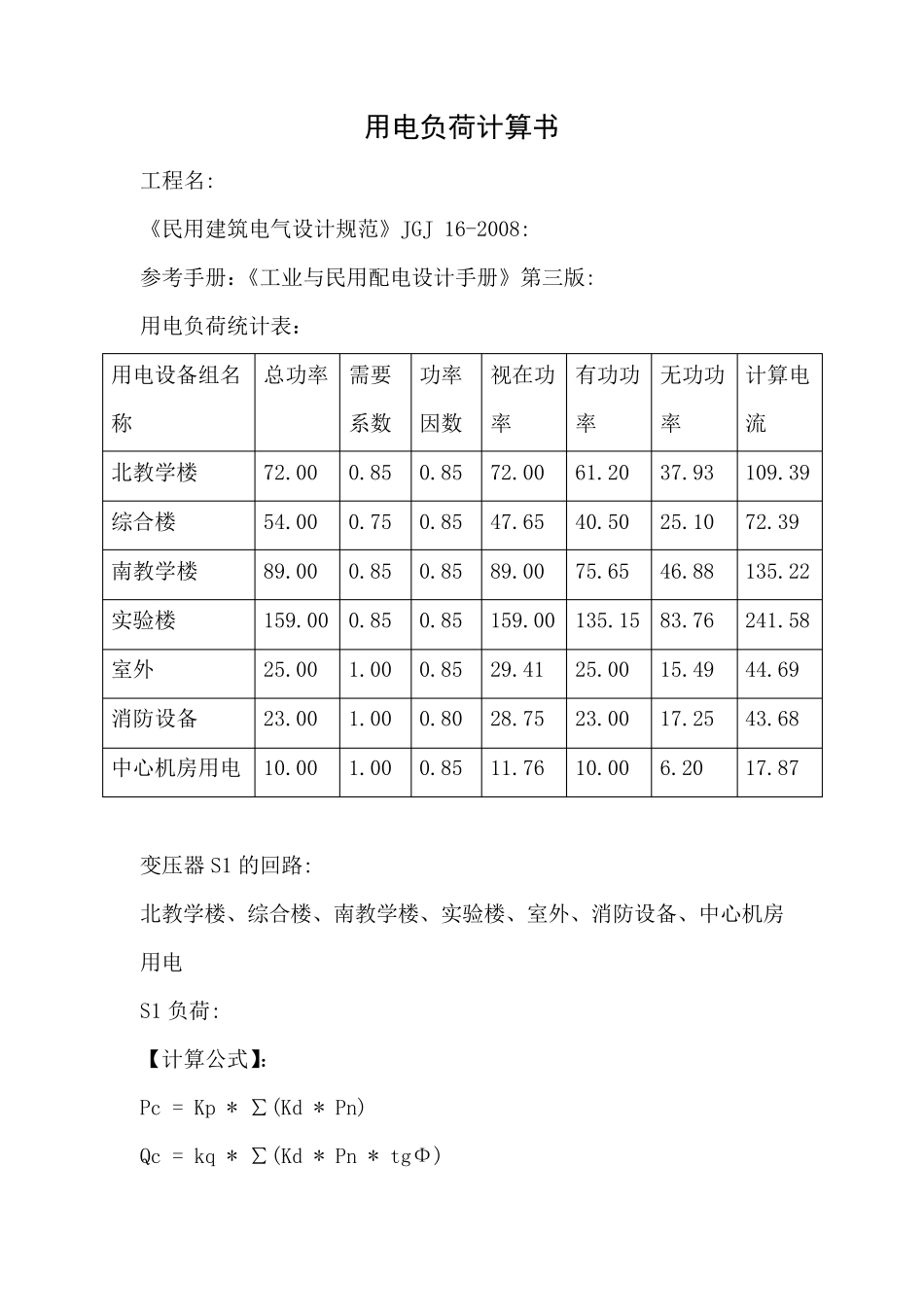

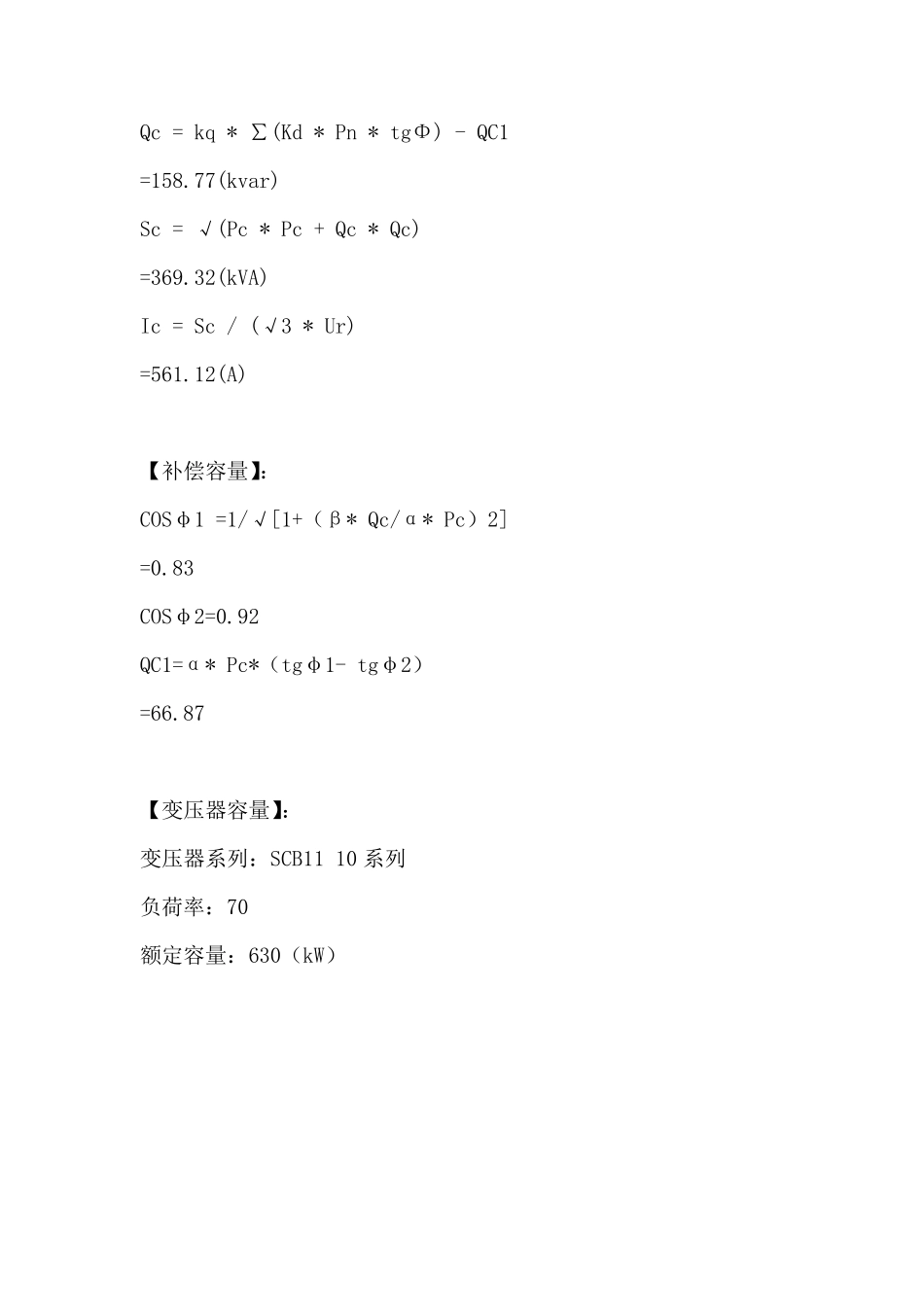

用电负荷计算书 工程名: 《民用建筑电气设计规范》JGJ 16-2008: 参考手册：《工业与民用配电设计手册》第三版: 用电负荷统计表： 用电设备组名称 总功率 需要系数 功率因数 视在功率 有功功率 无功功率 计算电流 北教学楼 72.00 0.85 0.85 72.00 61.20 37.93 109.39 综合楼 54.00 0.75 0.85 47.65 40.50 25.10 72.39 南教学楼 89.00 0.85 0.85 89.00 75.65 46.88 135.22 实验楼 159.00 0.85 0.85 159.00 135.15 83.76 241.58 室外 25.00 1.00 0.85 29.41 25.00 15.49 44.69 消防设备 23.00 1.00 0.80 28.75 23.00 17.25 43.68 中心机房用电 10.00 1.00 0.85 11.76 10.00 6.20 17.87 变压器S1 的回路: 北教学楼、综合楼、南教学楼、实验楼、室外、消防设备、中心机房用电 S1 负荷: 【计算公式】： Pc = Kp * ∑(Kd * Pn) Qc = kq * ∑(Kd * Pn * tgΦ) Sc = √(Pc * Pc + Qc * Qc) Ic = Sc / (√3 * Ur) 【输出参数】： 进线相序 : 三相 有功功率Pc: 333.45 无功功率Qc: 158.77 视在功率Sc: 369.32 有功同时系数kp：0.90 无功同时系数kq：0.97 计算电流Ic: 561.12 总功率因数: 0.83 有功负荷系数α：0.80 无功负荷系数β：0.80 补偿前功率因数COSφ1: 0.83 补偿后功率因数COSφ2: 0.92 计算补偿容量 QC1: 66.87(kvar) 实际补偿容量 QC2: (kvar) 【计算过程(加入补偿容量)】： Pc = Kp * ∑(Kd * Pn) =333.45(kW) Qc = kq * ∑(Kd * Pn * tgΦ) - QC1 =158.77(kvar) Sc = √(Pc * Pc + Qc * Qc) =369.32(kVA) Ic = Sc / (√3 * Ur) =561.12(A) 【补偿容量】： COSφ1 =1/√[1+（β* Qc/α* Pc）2] =0.83 COSφ2=0.92 QC1=α* Pc*（tgφ1- tgφ2） =66.87 【变压器容量】： 变压器系列：SCB11 10 系列 负荷率：70 额定容量：630（kW） 负荷计算表 序号 用电设备组名称 设备容量(kW) 需要系数 功率因数 计算负荷 有功功率(kW) 无功功率(kvar) 视在功率(kvA) 1 北教学楼 72.00 0.85 0.85 61.20 37.93 72.00 2 综合楼 54.00 0.75 0.85 40.50 25.10 47.65 3 南教学楼 89.00 0.85 0.85 75.65 46.88 89.00 4 实验楼 159.00 0.85 0.85 135.15 83.76 159.00 5 室外 25.00 1.00 0.85 25.00 15.49 29.41...
