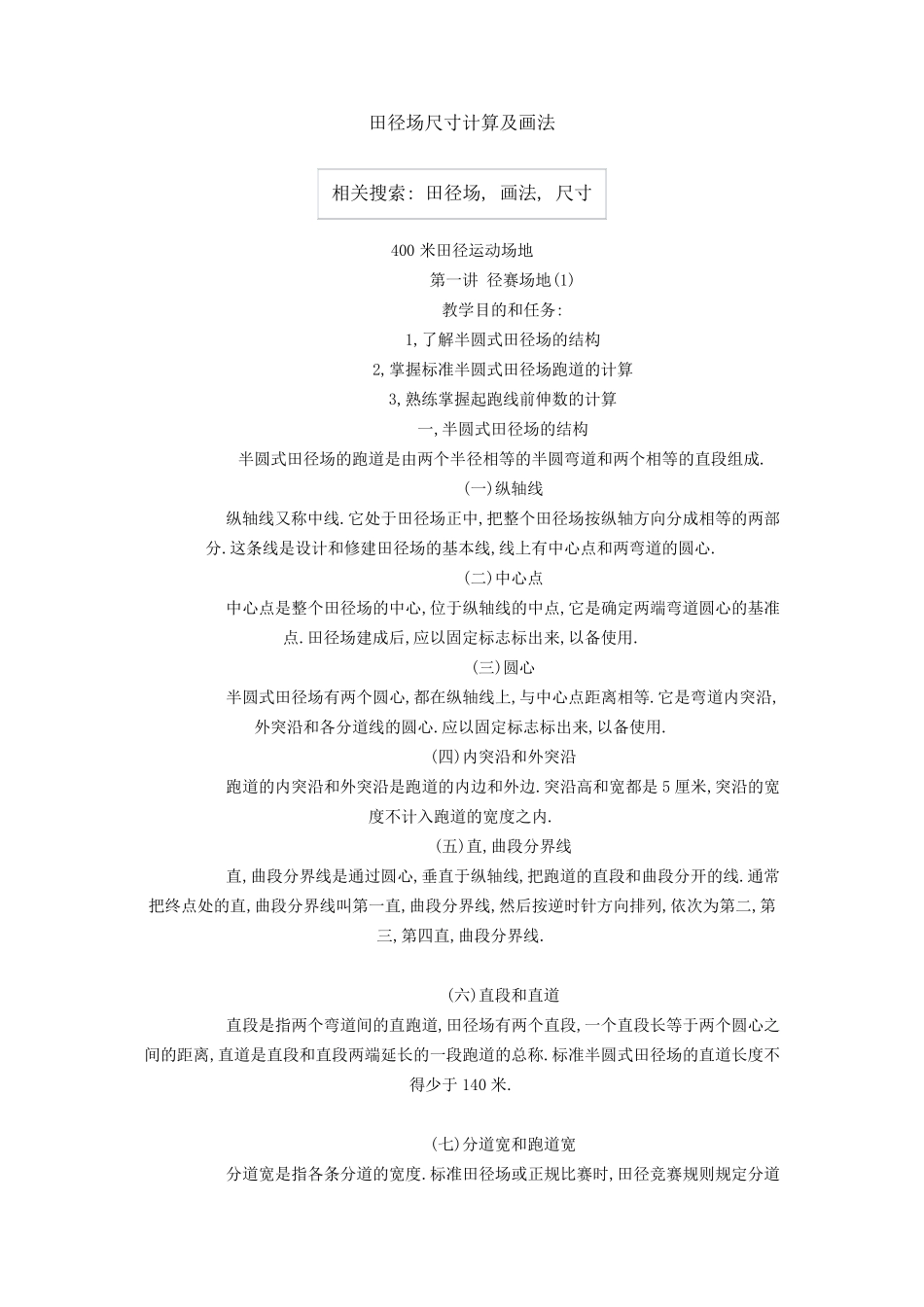

田径场尺寸计算及画法 相关搜索: 田径场, 画法, 尺寸 400 米田径运动场地 第一讲 径赛场地(1) 教学目的和任务: 1,了解半圆式田径场的结构 2,掌握标准半圆式田径场跑道的计算 3,熟练掌握起跑线前伸数的计算 一,半圆式田径场的结构 半圆式田径场的跑道是由两个半径相等的半圆弯道和两个相等的直段组成. (一)纵轴线 纵轴线又称中线.它处于田径场正中,把整个田径场按纵轴方向分成相等的两部分.这条线是设计和修建田径场的基本线,线上有中心点和两弯道的圆心. (二)中心点 中心点是整个田径场的中心,位于纵轴线的中点,它是确定两端弯道圆心的基准点.田径场建成后,应以固定标志标出来,以备使用. (三)圆心 半圆式田径场有两个圆心,都在纵轴线上,与中心点距离相等.它是弯道内突沿,外突沿和各分道线的圆心.应以固定标志标出来,以备使用. (四)内突沿和外突沿 跑道的内突沿和外突沿是跑道的内边和外边.突沿高和宽都是 5 厘米,突沿的宽度不计入跑道的宽度之内. (五)直,曲段分界线 直,曲段分界线是通过圆心,垂直于纵轴线,把跑道的直段和曲段分开的线.通常把终点处的直,曲段分界线叫第一直,曲段分界线,然后按逆时针方向排列,依次为第二,第三,第四直,曲段分界线. (六)直段和直道 直段是指两个弯道间的直跑道,田径场有两个直段,一个直段长等于两个圆心之间的距离,直道是直段和直段两端延长的一段跑道的总称.标准半圆式田径场的直道长度不得少于 140 米. (七)分道宽和跑道宽 分道宽是指各条分道的宽度.标准田径场或正规比赛时,田径竞赛规则规定分道宽为1.22 米或1.25 米.跑道宽是指内突沿和外突沿之间的宽度,也称跑道总宽. (八)分道线 分道线是把跑道划分为各条分道的线,线宽5 厘米,包括在里侧分道的宽度之内. (九)计算线 计算线是计算跑道周长和各条分道周长的线,在跑道上并不画出来.田径竞赛规则规定,第一道周长的计算线是距离内突沿的外沿0.30 米处,其余各条分道的周长计算线是距离里侧分道线的外沿0.20 米处. 二,标准半圆式田径场跑道的计算 标准半圆式田径场第1 分道周长400 米,它的半径有不同的设计方案,常用的有36 米,36.50 米,37.898 米等.这些都是国际田联批准使用的标准半圆式田径场.下面就以36米半径的田径场为例讲解跑道的计算. (一)跑道周长的计算 1.弯道长的计算 半圆式田径场的两个弯道长度之和,正好等于一个圆的圆周.根据圆周公式C=2πr,则第一分道两个弯道的长为: 2×3.1416×(36+0.30)m=228.0...
